威尔登P025气动隔膜泵结构设计

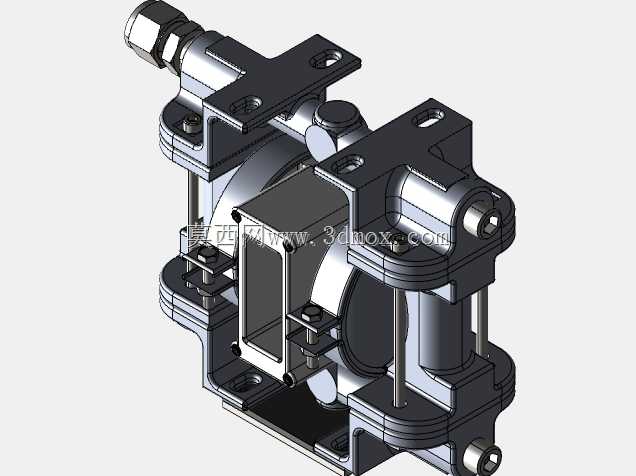

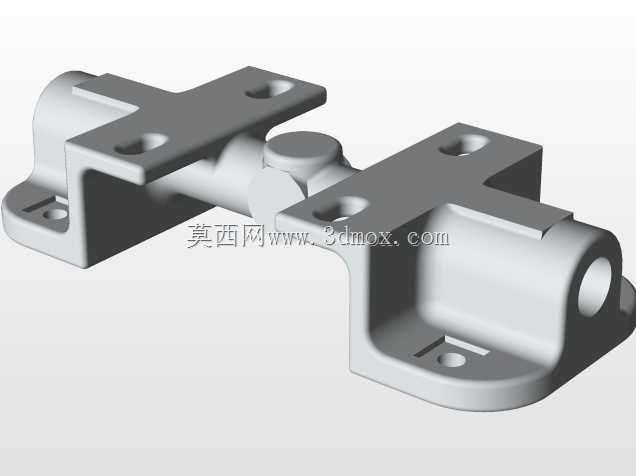

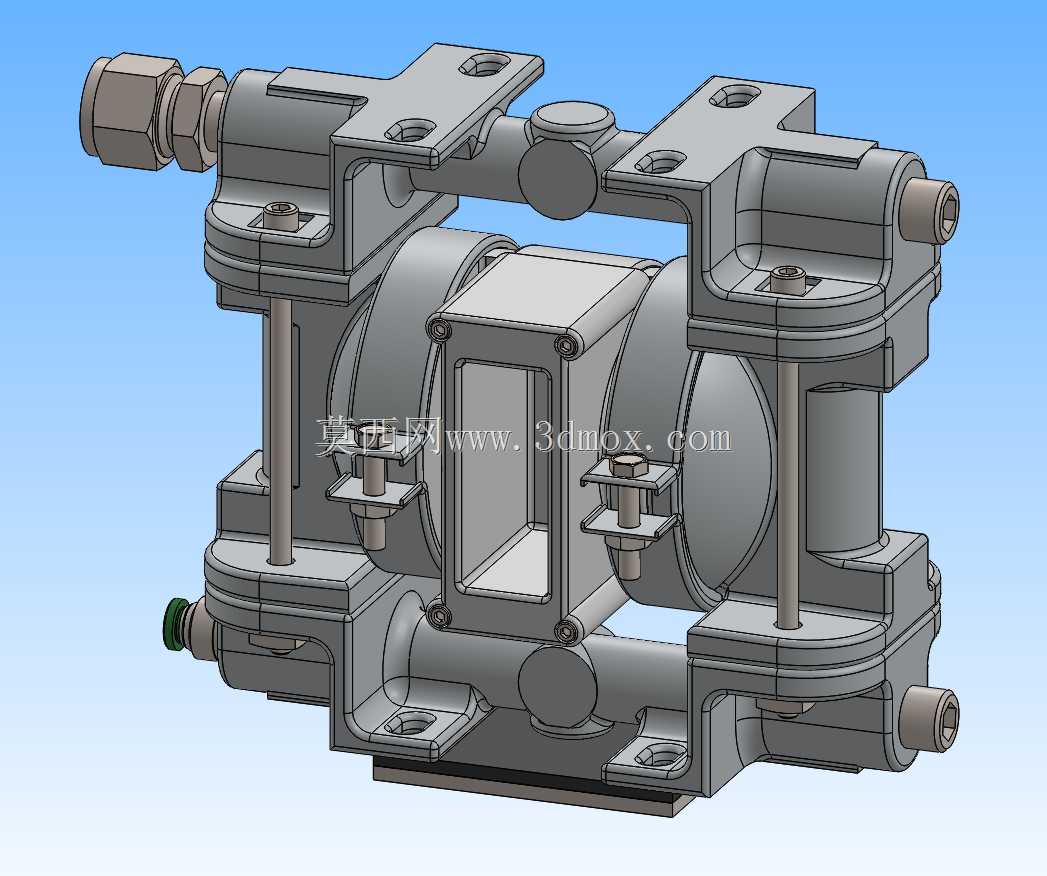

做流体输送线配套设计的时候，这类气动隔膜泵的出镜率一直很高，尤其是在化工、涂装、污水处理这类场景里，输送带颗粒、高粘度或者有腐蚀性的介质，它比普通离心泵的适配性强太多，不用灌引水，自吸能力够，空转也不会烧损部件，对现场工况的容错率很高。这次做威尔登P025的结构建模，最开始是为了给车间的药剂输送工位做安装适配校核，之前现场换泵的时候经常出现安装孔位对不上、进出口管路干涉的问题，靠二维图纸核对总容易漏算空间余量，所以干脆把整个泵总成拆解开做全参数建模。建模的时候先从核心的中间体气阀结构开始搭，这部分是整个泵的动力分配核心，要先确定气阀杆的行程、配气阀的切换位置，保证两侧隔膜的往复运动行程对称，不然工作的时候会出现流量脉动过大、异响的问题。之后再做两侧的液腔结构，进出口的单向阀球座密封面要做同轴度约束，密封锥面的角度要和球头匹配，不然停机的时候容易出现介质倒流。上下的 manifold 流道要做圆角过渡，减少介质流动的阻力，尤其是输送含固体颗粒的介质时，直角流道很容易造成淤积磨损。外部的连接拉杆、安装支架部分，要严格按照实际安装边界来定尺寸，四个安装脚的孔位间距、安装面到泵轴中心的高度、进出口接头的螺纹规格和伸出长度，都要和实物测绘的尺寸对齐，毕竟建模的核心目的之一就是给现场安装做干涉检查，要是安装尺寸错了，模型再好看也没用。建模步骤上，先在草图里绘制各腔体的截面轮廓，用旋转、拉伸命令做出主体基体，之后处理安装凸台、密封槽这些细节特征，密封槽的尺寸要严格对应密封圈的线径和压缩率，O型圈的压缩量控制在15%-25%之间，既保证密封效果又不会让装配阻力过大。之后再做紧固件、接头这些标准件的装配，把各个零件按实际装配约束拼合起来，做干涉检查的时候重点看拉杆穿过腔体的位置、气阀组件和中间体的配合间隙，避免实际装配的时候出现装不上的问题。整个模型做完之后，可以直接导出到装配环境里和现场的管路、安装架做配合，提前核对操作维护空间，比如气阀检修的时候需要留出的扳手空间、隔膜更换的时候需要拆的螺栓操作余量，这些都是二维图纸很难直观体现的。另外建模的时候特意把各个易损件的位置做了单独的零件配置，后续做备件清单、维护指导的时候，可以直接从模型里导出对应零件的尺寸，不用再反复测绘实物。
