小型船舶用直流舱底排水泵结构设计

做船用辅机结构设计快十年，这类小型舱底泵是小型游艇、钓鱼艇、内河作业小艇上最常用的舱室排水部件，平时藏在舱底最低的集水窝位置，没人会特意留意，但一旦舱内因为凝露、浪溅、轴封渗漏积了水，全靠它把积水排到舷外，避免舱内电器受潮、货物浸水甚至影响浮态。这款500GPH规格的舱底泵属于小流量高适配的型号，适配长度十米以内的小型船舶，单台就能覆盖单舱的日常排水需求，也可以多台串联在不同舱室做分舱排水。

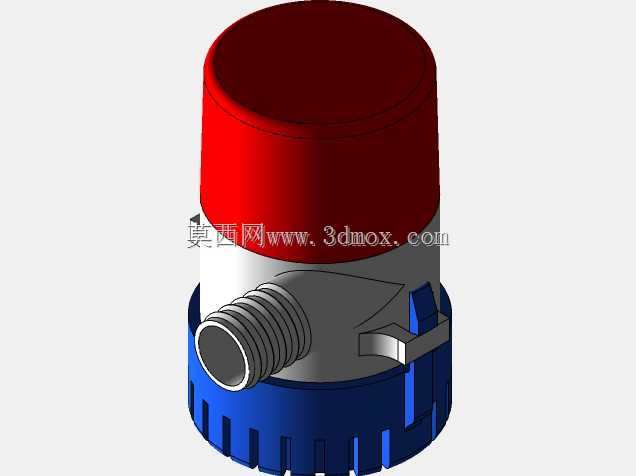

从结构设计上看，这款泵采用立式同轴布局，上部是密封的直流电机舱，红色端盖是电机的上端密封罩，做了加厚的圆弧过渡，避免舱底杂物磕碰损伤密封面，中部灰白色的是泵体出水段，侧面伸出的宝塔出水接头直接匹配常用的输水软管，不用额外做转接头，接头上的多道环形凸筋是用来卡紧喉箍的，软管套上去之后拧上喉箍就能做到密封防脱，不用缠生料带也不会漏水。下部蓝色的是进水滤罩，周向开了多道狭长的进水栅格，栅格的宽度做了严格控制，既能保证进水通流面积，又能挡住舱底的碎木屑、塑料屑、小螺丝这类杂物进入叶轮腔，避免叶轮卡滞损坏，滤罩和泵体之间用卡扣连接，日常清理杂物的时候不用拆整个泵，抠开卡扣就能取下滤罩冲洗，维护很方便。泵体侧面的小蓝色卡扣是安装固定位，配套的安装支架可以卡在这个位置，不用在舱底打太多安装孔，调整位置也很方便。

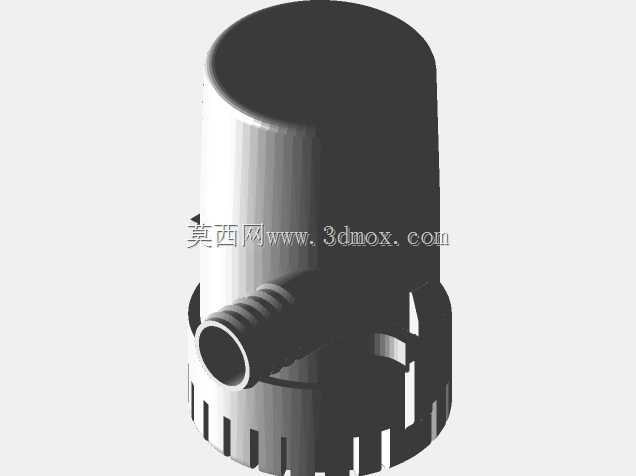

建模的时候我习惯先做整体的布局草绘，先确定电机舱的外径、整体高度、出水接头的中心高这几个核心安装边界尺寸，毕竟舱底的安装空间很局促，高度太高会被舱内地板挡住，出水接头角度不对会折到水管影响流量。先拉伸出电机舱的主体圆柱，做上端盖的圆角和密封槽结构，再做中部泵体的回转特征，侧面做出水接头的时候要注意流道的顺滑过渡，不能有直角台阶，不然会增加流阻影响排水效率。下部的进水滤罩要先做基体回转，再阵列切除进水栅格，栅格的脱模斜度要做够，毕竟这类塑料件都是注塑生产，斜度不够会粘模。叶轮部分藏在泵体内部，是半开式的塑料叶轮，和电机轴直接过盈配合，建模的时候要注意叶轮和泵腔的间隙，间隙太小容易因为塑料件变形卡滞，间隙太大又会降低容积效率，一般控制在0.3到0.5毫米比较合适。最后做安装卡扣的细节，把各个零件做装配配合检查，确认没有干涉，再做外观的分色处理，和实物的结构对应上。

实际选型的时候要注意，这类泵的安装位置必须在舱室的最低点，出水管路要往上走再穿出舷侧，避免停泵的时候舷外的水倒灌回舱里，电源线要做防水密封处理，接头位置要高于舱底常积水的液面高度，避免长期泡水短路。
