Servomex2700气体分析传感头结构

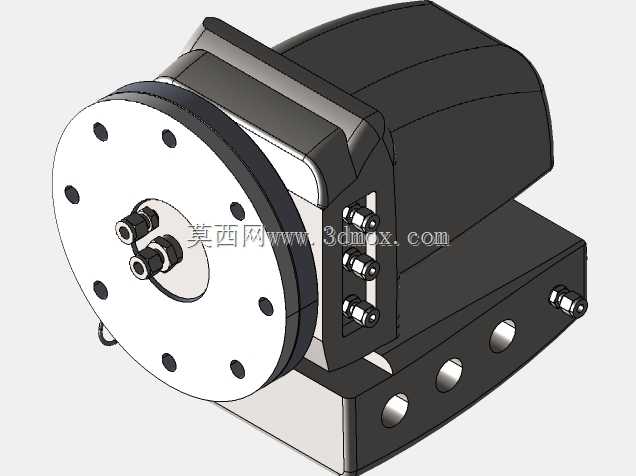

　　该传感头作为工业过程气体分析系统的核心检测前端，主要应用于烟气排放连续监测、工业过程气体组分在线分析、高纯气体生产质控、燃烧效率优化管控等场景，直接对接工艺气路完成待检测气体的参数采集，是在线分析系统中直接接触被测介质的核心功能部件，其结构设计直接决定检测数据的稳定性与长期运行可靠性。从结构设计逻辑来看，前端采用圆形法兰安装面作为对接基准，法兰面均匀分布8个安装通孔，可匹配标准DN规格的工艺对接法兰，安装时通过螺栓锁紧即可实现与采样气路的密封对接，法兰中心区域设置两个同轴气路接口，分别作为样气进气与出气通路，接口采用标准外螺纹连接形式，可适配常规气路快插接头或硬管连接，满足不同现场的气路布设需求。传感头主体采用分层式结构设计，

　　前端法兰与检测腔室采用一体化加工结构，减少气路密封节点，降低长期运行过程中的泄漏风险；侧部设置的三组电气接口采用横向等距排布，分别对应检测信号输出、供电输入、温度补偿信号传输，接口采用金属锁紧接头形式，可在工业现场存在振动、温变的工况下保持连接可靠性，避免信号传输中断。底部安装基座设置三个长圆形安装孔，孔位沿基座长度方向排布，可适配不同安装支架的孔位偏差，降低现场安装的对位难度，基座与主体检测单元之间采用定位销加螺栓的连接形式，保证装配后检测单元的位置精度，避免因安装应力导致检测腔室变形影响测量精度。在功能实现层面，该传感头内部集成光学检测腔体与温度传感元件，可在样气流经腔室的过程中完成气体组分的光学信号采集，

　　结构设计上充分考虑了工业现场的工况适配性，主体外壳采用圆弧过渡的包覆式结构，既可以保护内部检测元件不受外力磕碰损伤，也能减少现场积灰在设备表面的附着，降低日常维护的清洁工作量。设计过程中针对安装边界做了明确的尺寸约束，前端法兰的安装孔分布圆直径、气路接口的中心距、侧部电气接口的间距、底部安装孔的中心距均做了公差约束，可直接匹配现有在线分析系统的安装位，无需额外设计转接结构即可完成替换安装。气路接口的通径设计兼顾了样气流量需求与响应速度，既保证样气可以快速流经检测腔室提升检测响应速度，也不会因通径过大导致样气排放流量过高增加前置采样泵的负载。侧部电气接口的位置设计避开了前端法兰的螺栓操作空间，安装法兰螺栓时工具不会与电气接头发生干涉，

　　底部安装基座的厚度经过强度校核，在长期承受主体重量与现场振动的情况下不会发生形变，保证检测腔室的光程稳定性，避免因结构形变导致测量数据漂移。整体结构没有冗余的装饰性设计，所有外形结构均服务于功能实现与安装维护需求，外壳的曲面设计同时兼顾了内部元件的排布空间与外部防护需求，接线侧的平面结构方便电气接头的锁紧操作，前端法兰的平面度经过精加工处理，安装时配合密封垫片即可实现可靠的气路密封，无需额外涂覆密封胶即可满足工业气路的密封等级要求。
