柴油发动机单转子涡轮增压器结构设计

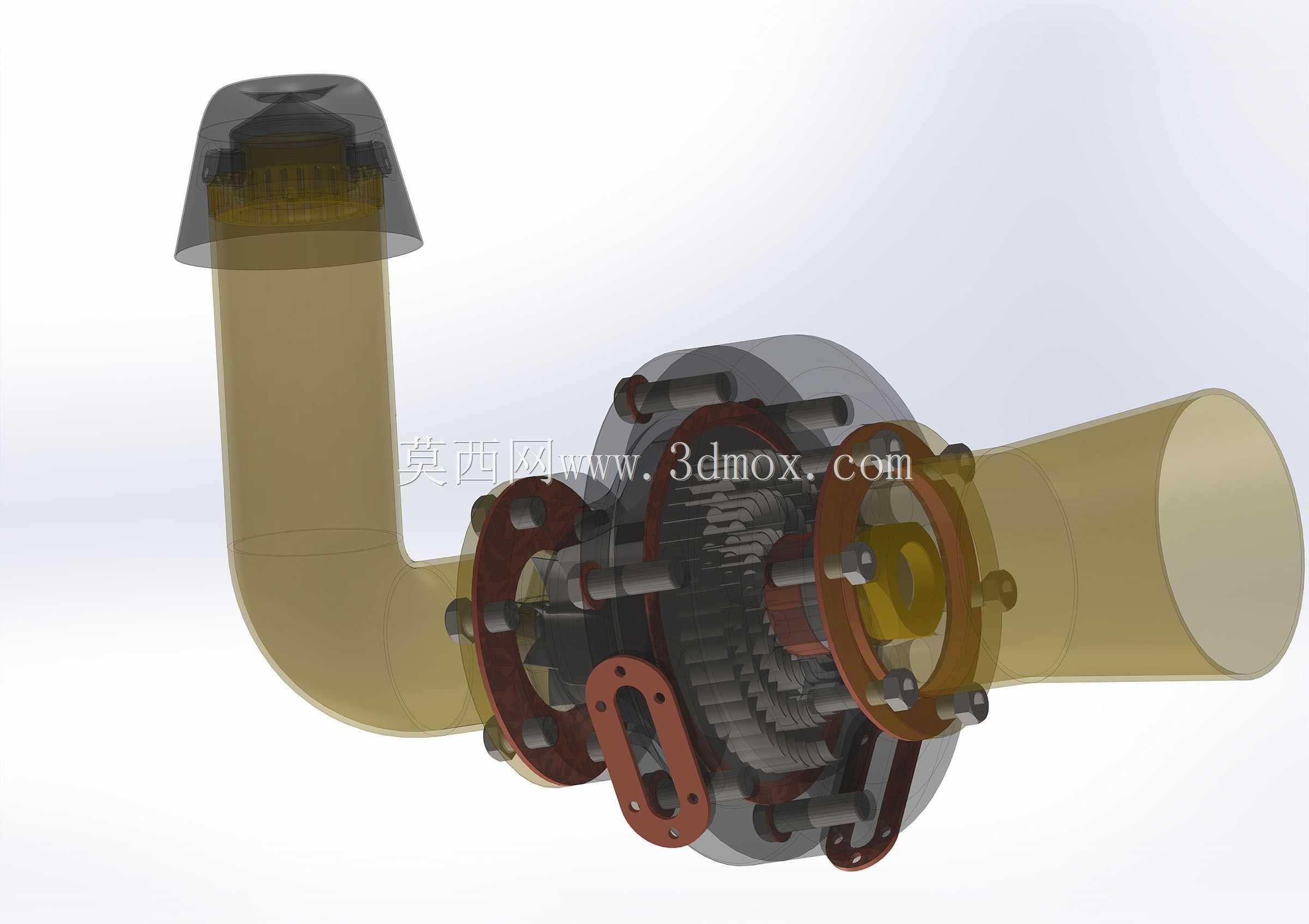

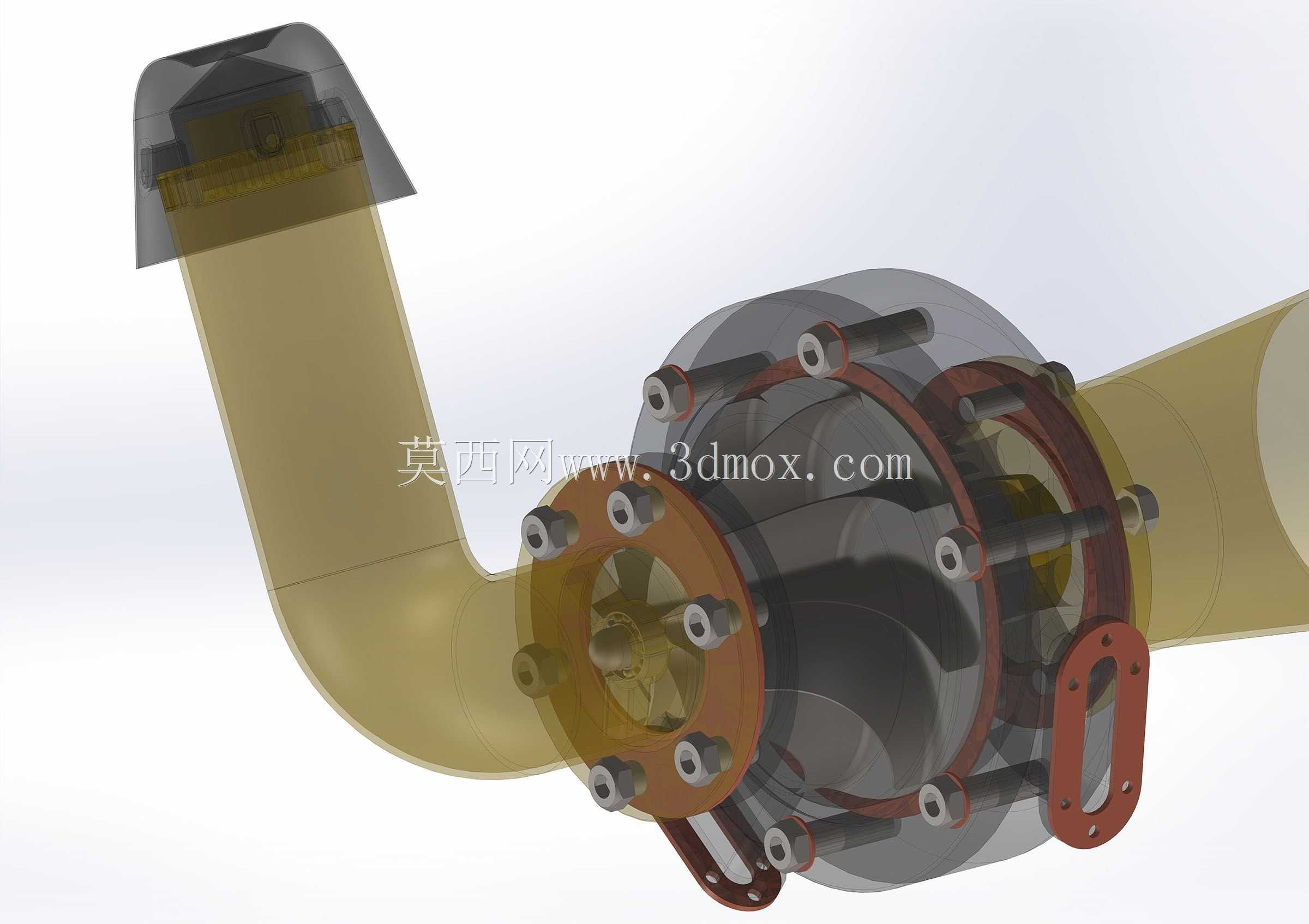

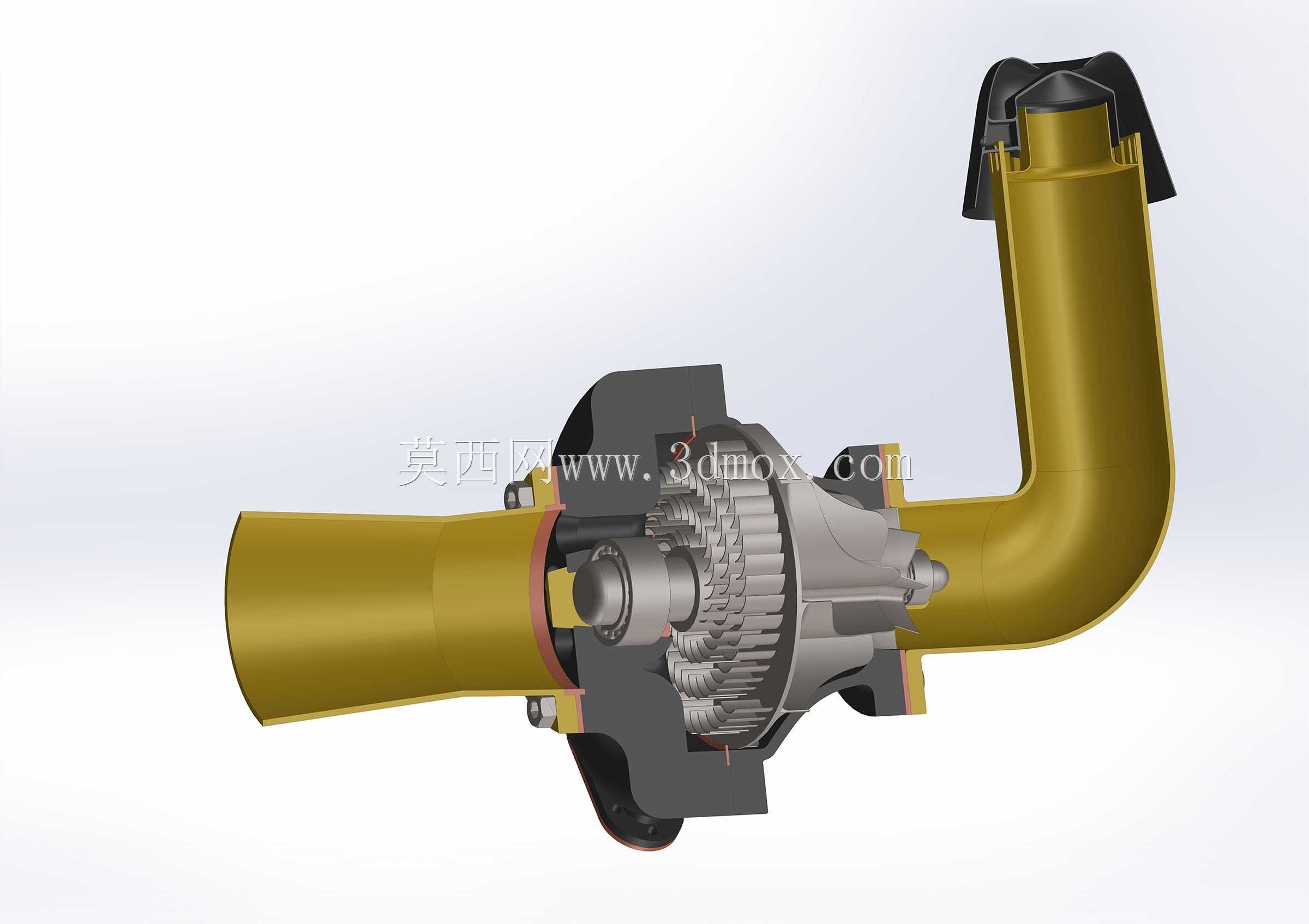

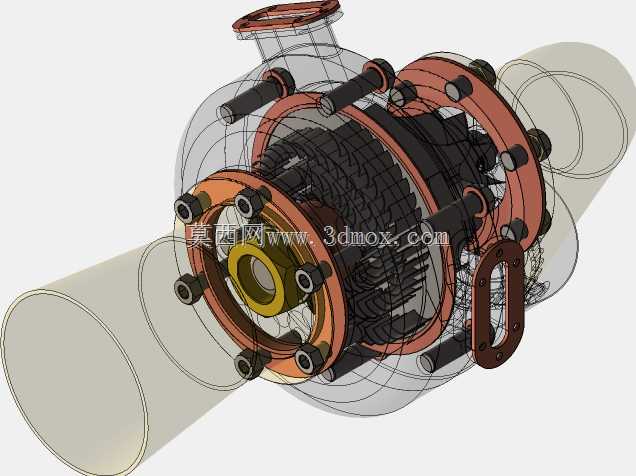

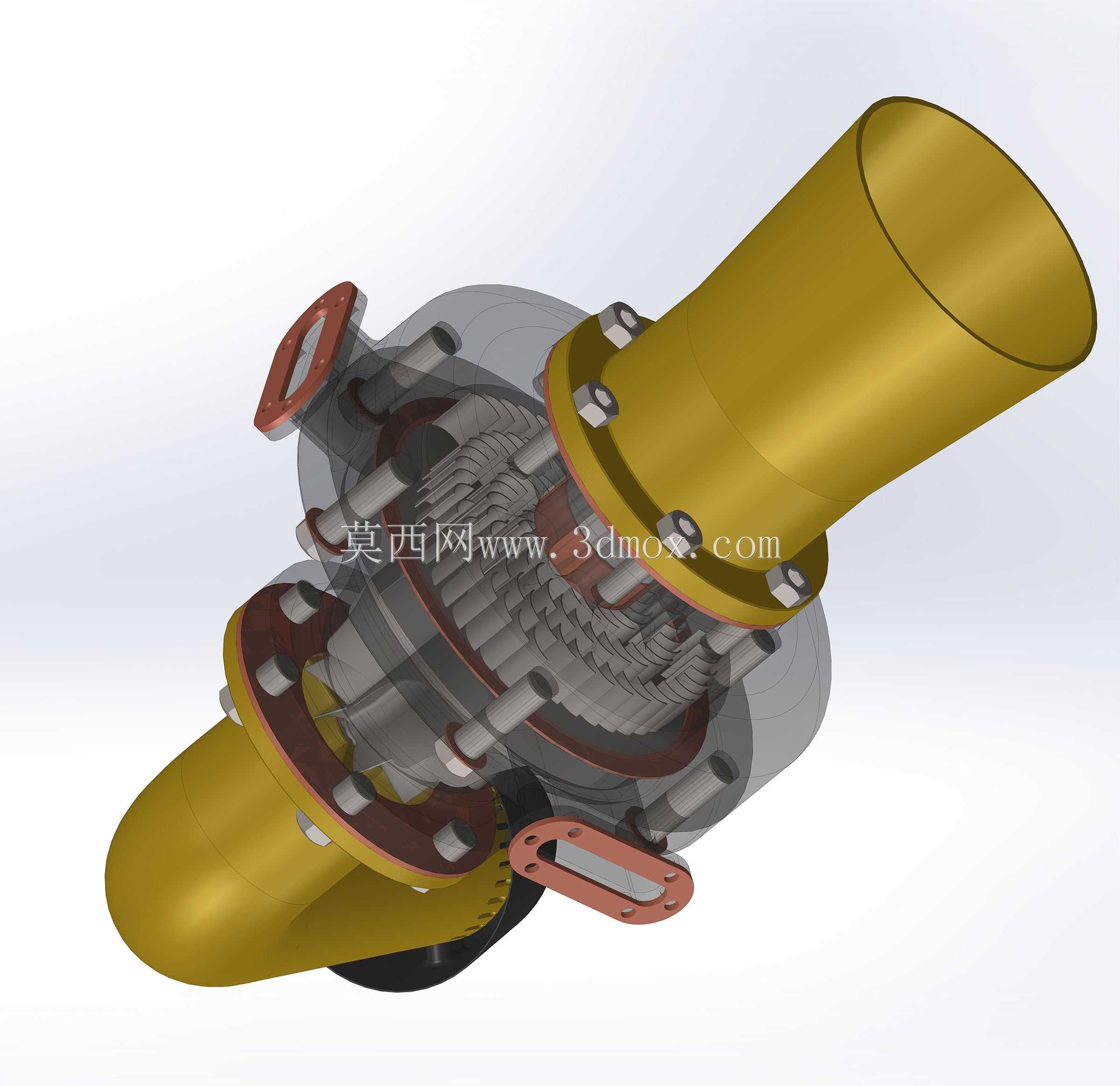

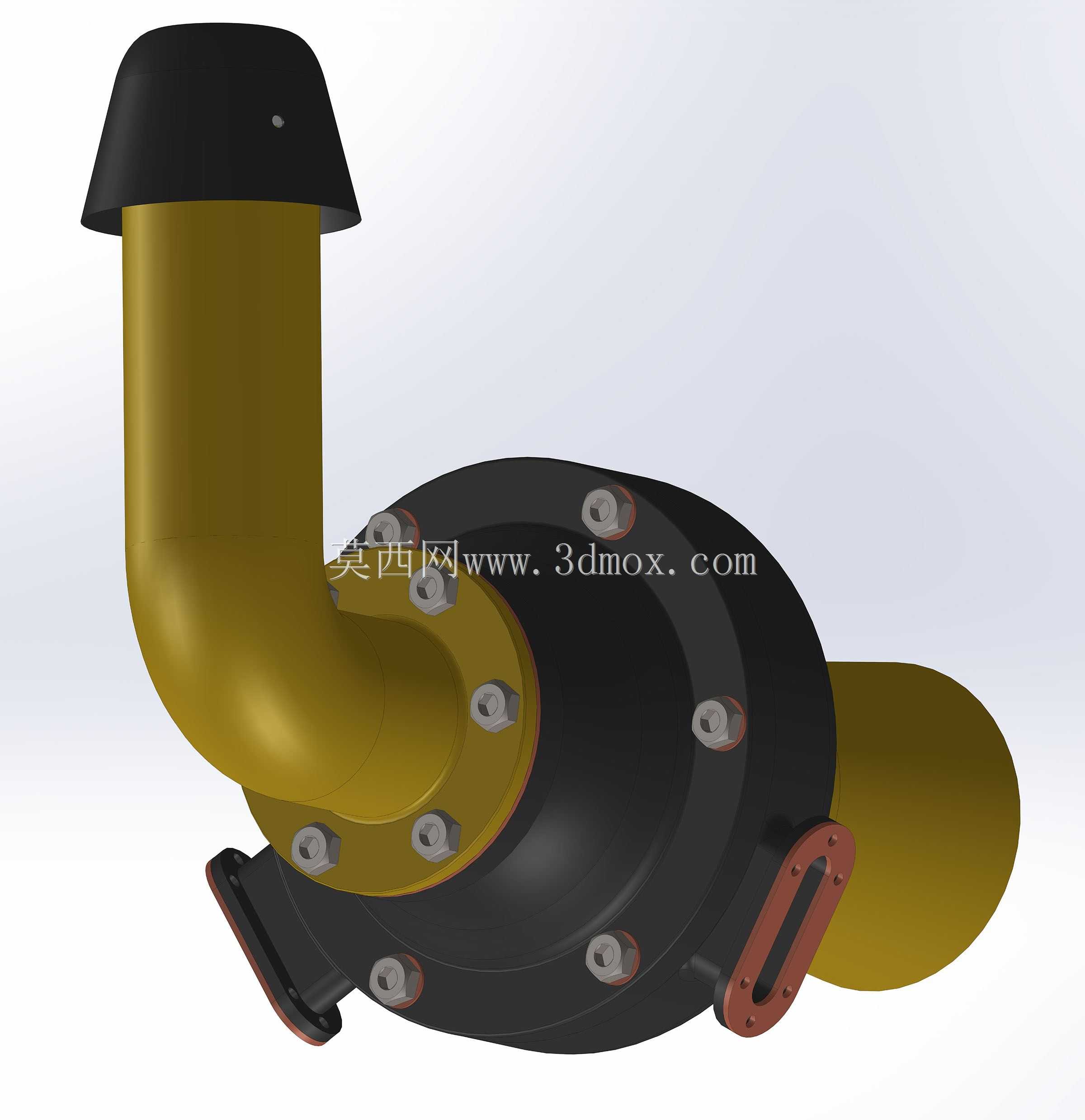

在商用车柴油动力、非道路工程机械动力配套场景中，涡轮增压器是提升发动机升功率、优化燃油经济性的核心部件，这款单转子结构的增压装置，主要适配中小排量柴油发动机，通过发动机排出的高温废气驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，提升气缸进气充量，让同等排量下的发动机可以输出更高扭矩，同时改善燃烧效率，降低尾气中不完全燃烧产物的占比。从结构设计逻辑来看，这款增压器采用单转子支撑方案，将涡轮叶轮与压气机叶轮同轴布置在中间轴承体上，整体结构做了简化处理，减少了多余的连接部件，转子组件的动平衡调校难度更低，运行过程中转子的径向跳动量可以控制在更小范围内，有效降低整机振动幅度，提升高转速工况下的运行稳定性。外形结构上，压气机端采用大曲率弯管进气结构，进气口设置了防护端盖，避免大颗粒杂质进入压气机腔打坏叶轮；涡轮端与排气连接法兰、压气机端与进气中冷的连接法兰都做了加厚安装边，法兰上的螺栓孔位置按照通用柴油发动机的安装边界做了匹配，安装时可以直接对接现有发动机的排气歧管与进气管道接口，不需要额外做转接工装，中间壳体上设置了润滑油道接口与冷却腔接口，满足转子高速运转时的润滑与散热需求。建模过程中，首先在三维软件中绘制转子轴的回转体轮廓，通过旋转特征生成轴体基础结构，再分别绘制涡轮叶轮、压气机叶轮的叶片型线，通过阵列特征生成整圈叶片结构，完成叶轮与轴的装配配合约束；之后构建中间轴承壳体的腔体结构，预留轴承安装位、油道与冷却水道的空间，再分别绘制两端的连接法兰、进气弯管、防护端盖等外部结构件，对各个连接部位做螺栓孔的阵列与沉头结构处理，最后完成所有零件的装配干涉检查，调整各部件的配合间隙，确保转子转动时不会与壳体发生剐蹭，同时验证安装法兰的孔位坐标与通用配套机型的接口尺寸匹配，保证模型可以直接用于后续的工程出图、结构仿真与样机试制参考。
