配备喷水推进装置的30米快速巡逻艇

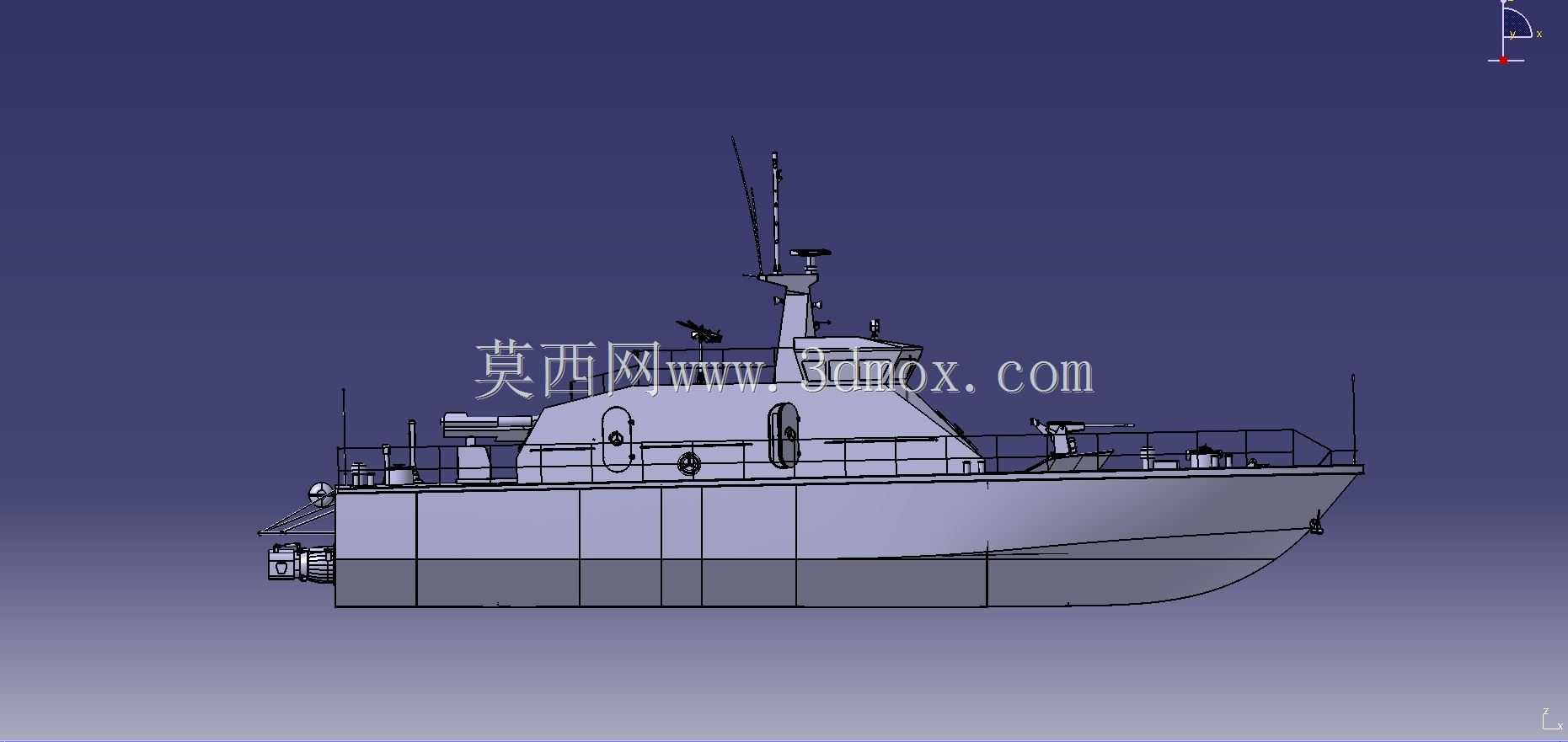

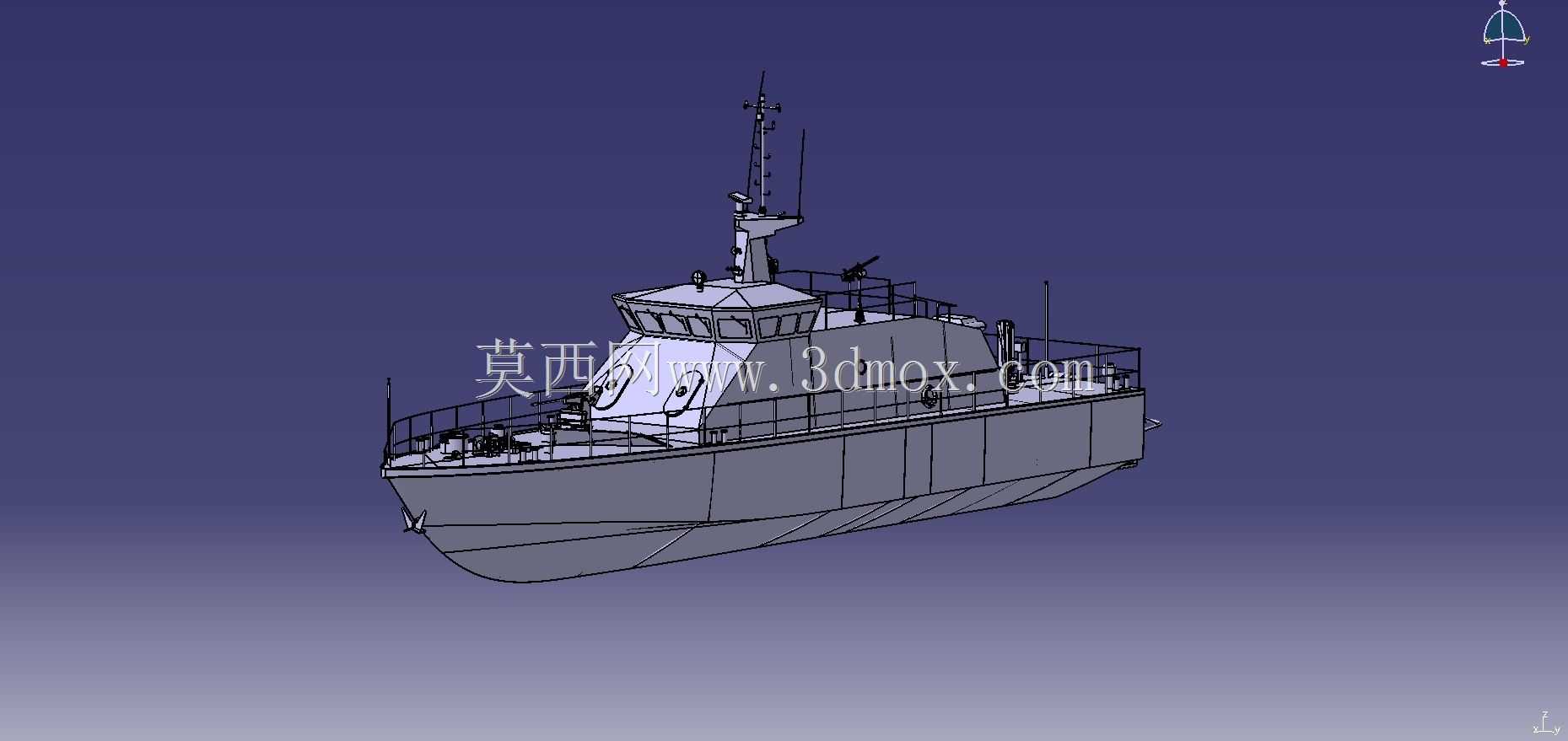

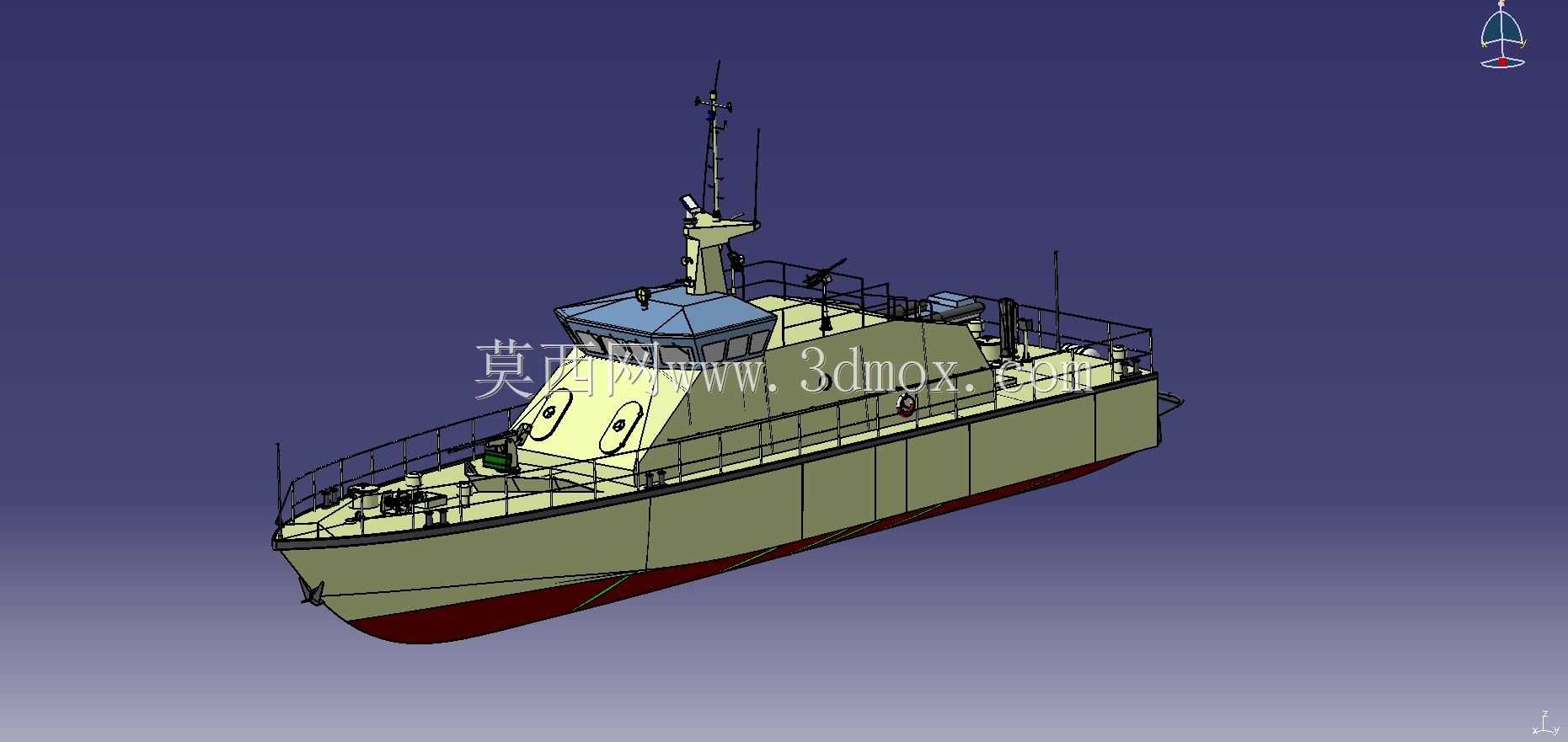

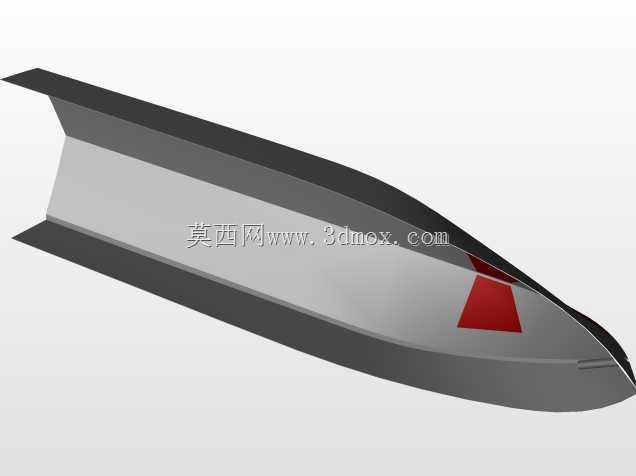

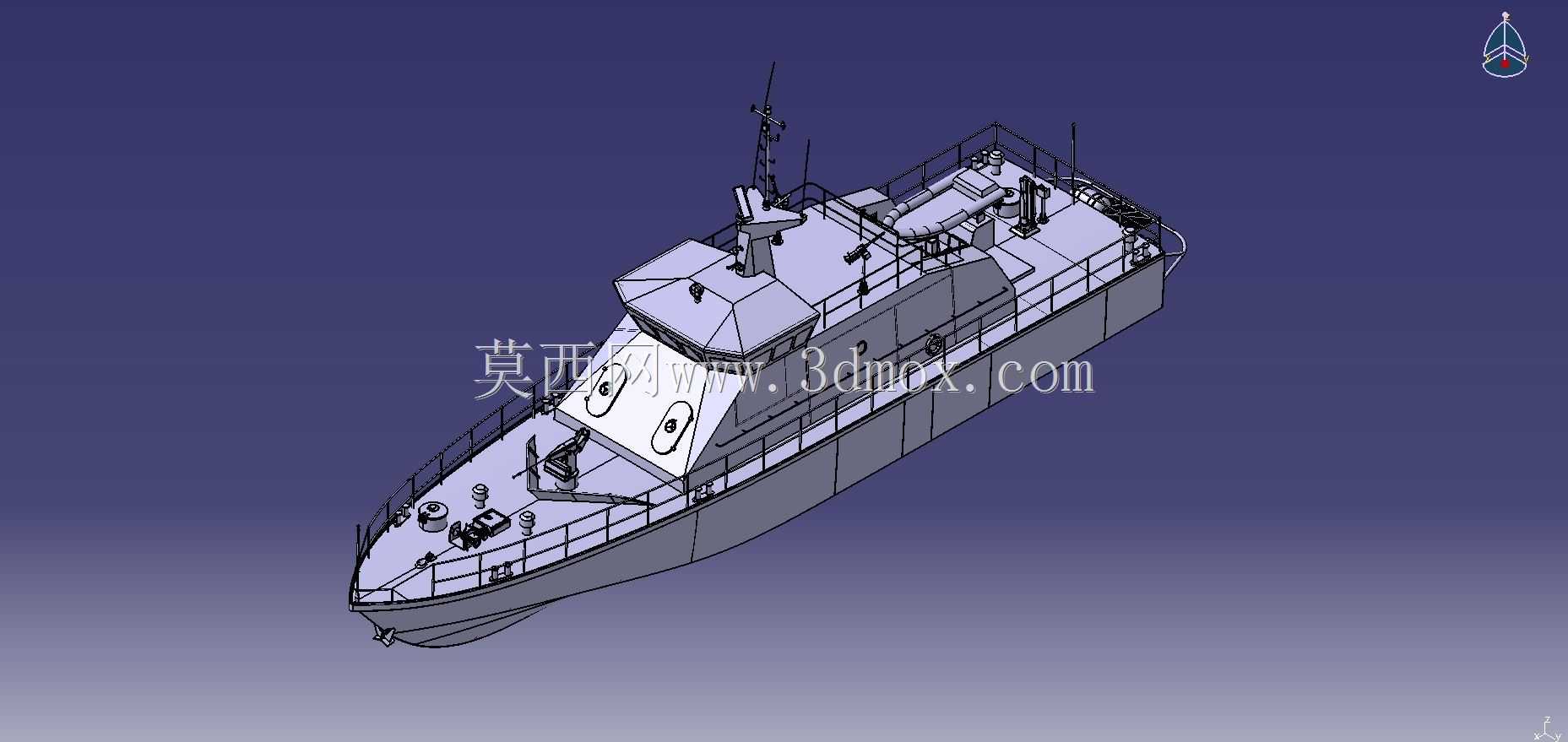

这款30米级快速巡逻艇主要面向近海水域海事执法、应急搜救、岛礁巡逻、航道管控等场景设计，相比传统螺旋桨推进的同尺度艇型，喷水推进装置让其在浅水区航行时大幅降低触礁、缠绕渔网的风险，能适应近岸复杂水文条件，执行任务时可快速响应突发状况，在缉私、反走私、海上救援等作业中具备灵活机动的优势。从设计逻辑来看，建模初期先确定主尺度边界，总长控制在30米，型宽匹配近海航行的稳性要求，吃水深度适配浅海通航需求，先搭建主船体的线型框架，通过曲面建模反复调整舷弧、舭部线型，兼顾航行阻力与甲板作业空间的平衡，上层建筑采用封闭式设计，整合驾驶室、执勤人员舱室、设备舱的布局，预留雷达、通信天线、导航设备的安装基座位置，甲板周边设置安全护栏，艏部预留锚泊设备、系缆桩的安装位，艉部整合喷水推进装置的流道结构，确保推进效率与船体线型的匹配度。建模过程中先绘制船体的横剖线、纵剖线、水线三组基准线，通过曲面放样生成主船体外壳，检查曲面光顺度避免出现应力集中的折角，再拆分上层建筑的各个舱段，分别建模后进行装配校验，确认各舱室的空间边界符合人机工程要求，后续添加甲板舾装件、导航设备、系泊设施、消防设备等细节部件，喷水推进装置单独建模后与船体艉部流道进行布尔运算，确保安装接口完全匹配，同时校核推进装置的进水口、喷口位置与船体线型的衔接，避免航行时产生紊流影响航速。该艇的功能设计上，除了基础的航行功能，还预留了执法设备的安装接口，可根据任务需求加装强光搜索灯、喊话装置、救生设备挂载点，甲板预留足够的作业空间供人员执行临检、救援作业，上层建筑的窗户采用倾斜设计减少航行时的反光，驾驶室视野覆盖全船艏部及两侧舷域，满足航行瞭望的需求，船体结构采用多舱室分隔设计，提升抗沉性能，适配近海复杂海况下的执勤需求。
