燃气轮机涡轮叶片结构设计方案

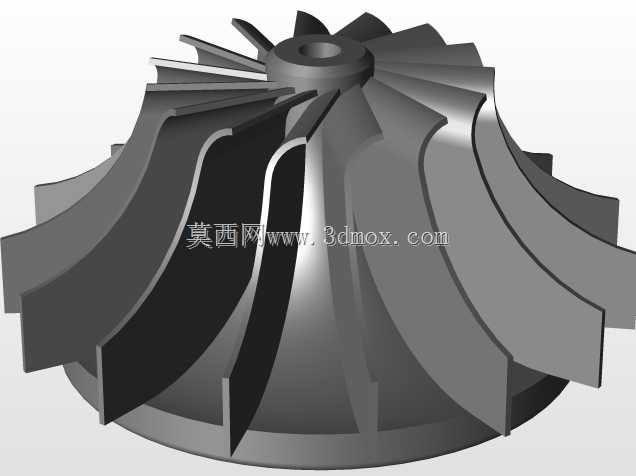

在燃气轮机的整机运行体系中，涡轮叶片是直接决定能量转换效率的核心做功部件，其工作场景处于燃烧室出口的高温高压燃气流道内，需要持续承受上千摄氏度的燃气冲刷、高速旋转带来的离心载荷以及交变热应力的复合作用，是整套动力装置中工况最严苛的零部件之一。这类叶片的核心功能是将燃气携带的热能与压力能转化为转子旋转的机械能，为压气机提供驱动功率的同时对外输出轴功，广泛应用于地面发电燃气轮机组、航空发动机涡轮段、船舶动力燃气轮机等场景。从设计逻辑来看，首先需要匹配整机的热力循环参数确定叶片的进出口气流角，根据流量要求计算叶身的通流截面面积，再结合转速核算叶片根部的离心应力，确保材料许用应力覆盖所有工况下的载荷极值。叶身采用变截面扭叶片设计，从叶根到叶顶的翼型截面按照气流流动规律逐段扭转，避免气流在叶栅通道内产生分离损失，叶顶位置预留与机匣的配合间隙，既要减少叶顶漏气损失，也要防止运行过程中热膨胀导致叶顶与机匣刮蹭。建模过程中先绘制叶根的榫头截面，该结构用于和涡轮轮盘的榫槽实现精准配合，安装边界需要保证榫头的承压面与轮盘槽面完全贴合，接触面的粗糙度与形位公差直接影响连接的可靠性，避免高速旋转下出现应力集中导致的榫头断裂。完成叶根定位后，通过多个截面的翼型曲线搭建叶身的曲面框架，逐段调整曲面的曲率连续性，保证气流沿叶身流动时的平顺性，叶身与叶根的过渡位置采用大圆角过渡，降低该位置的应力集中系数。整体叶轮的轮盘部分需要做等强度设计，根据不同半径位置的离心力分布调整轮盘厚度，中心孔位置用于和主轴配合，配合公差选择过盈配合保证扭矩传递的可靠性，同时做动平衡校核，确保高速旋转下的振动值在允许范围内。建模完成后需要做流道的通流面积校验，核对每个叶栅通道的喉部面积是否符合热力计算要求，避免出现流量偏差导致整机效率下降，同时检查叶片的壁厚分布，确保冷却通道（若为冷却叶片）的壁厚均匀性，满足铸造或锻造的工艺要求。
