水下无人机用导管式水推进器结构设计

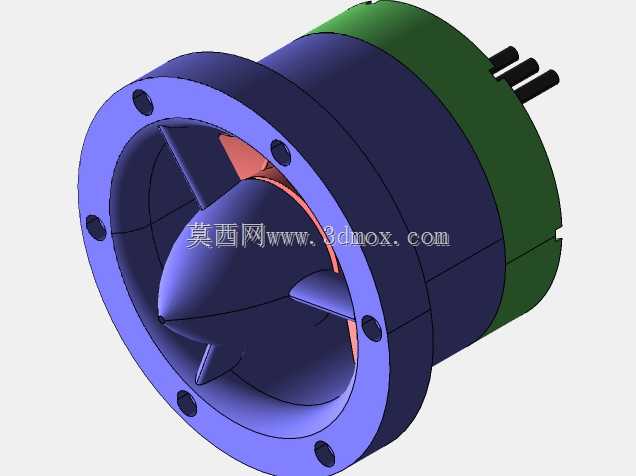

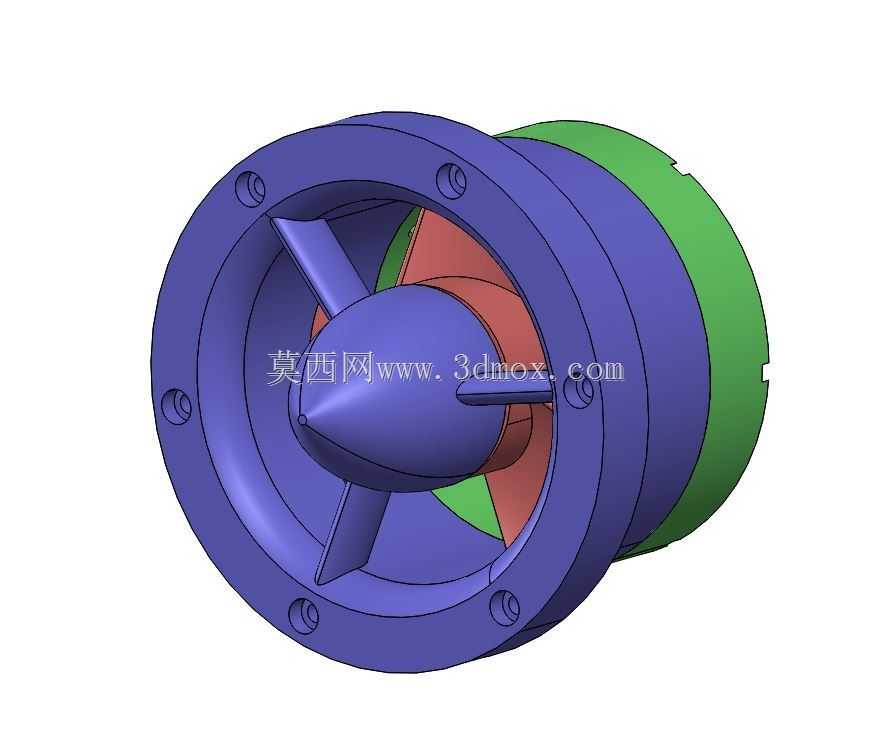

这款导管式水推进器是水下无人机的核心动力部件，适配小型消费级、作业级水下无人潜航器的动力需求，可在淡水、浅海区域为潜航器提供前进、转向的矢量推力，也可搭配多组推进器组成全向动力布局，满足水下巡检、水下摄影、浅海勘探类设备的动力输出要求。从结构设计逻辑来看，整体采用同轴导管集成布局，前端法兰端设置6处均布安装孔，可直接通过螺栓固定在潜航器的舱体端面上，安装端面的同轴度公差控制在0.05mm以内，避免运转时出现动平衡偏差引发的舱体振动；导管内壁与螺旋桨叶尖的间隙控制在1.2mm，既避免加工装配误差导致的叶尖擦碰，又能利用导管的整流效应提升推进效率，减少叶尖涡流带来的能量损耗。核心动力匹配1200Kv外转子无刷直流电机，电机定子直接固定在导管内部的支撑筋上，支撑筋同时兼顾导流与结构固定作用，将电机运转的载荷均匀传递到导管壳体上；螺旋桨采用四叶轴流设计，桨叶剖面选用NACA4412翼型，在低转速下就能获得足够推力，适配水下低速航行的工况需求，桨毂前端做椭球形导流头设计，减少进水端的紊流阻力，提升进水流畅度。建模阶段先在SolidWorks中绘制导管的回转基体，通过拉伸切除完成安装孔、电机定位槽的特征构建，再通过螺旋线放样生成桨叶曲面，对桨叶根部做R2圆角过渡降低应力集中，之后依次完成导流头、电机安装位、尾部整流段的零件建模，完成虚拟装配后做干涉检查，确认各零件间无运动干涉，再对整体结构做静力学仿真，验证导管在0.5MPa水压下的形变满足使用要求。实际使用中，电机本体无需额外做密封壳体也可短时间水下运行，若需长期使用，可在电机绕组、接线位置涂覆防水涂层，避免水体长期浸泡导致绕组氧化、绝缘性能下降，实测3D打印的PLA材质样件可在10米水深内稳定运行，推力输出可达1.2kg，满足小型水下潜航器的动力需求。
