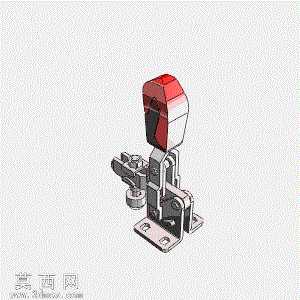

立式快速压紧AMF夹钳三维结构设计

本作品为立式手动快速压紧夹钳的三维参数化模型，建模过程严格遵循机械加工零件的实际生产尺寸逻辑，以自底向上的装配思路完成全结构搭建。首先对夹钳的各个组成零件进行单独建模：底座部分采用带安装孔的板式结构，建模时精准绘制安装沉孔的位置、孔径与深度，底座与支架连接的折弯部位做符合冲压工艺的圆角过渡，避免出现工艺无法实现的尖锐直角；支架与连杆传动部分，通过草图绘制各铰接点的运动轨迹，验证四连杆机构的死点锁紧位置，确保夹钳下压至工作位置时能够形成稳定的自锁状态，不会受外力作用意外松脱，建模时对铰接轴的配合间隙做合理预留，还原真实装配的活动余量；操作手柄部分采用符合人体工学的弧形轮廓，上部包覆的红色握持区域单独做实体拆分，模拟实际产品的橡塑握把套结构，手柄与传动连杆的连接部位做加强筋结构设计，提升受力部位的结构强度；压头部分做可调节的螺杆式结构，建模时绘制出外螺纹特征，搭配底部的橡胶压垫结构，既可以根据被压紧工件的厚度调整压合行程，也能避免刚性压头刮伤工件表面。材质渲染阶段，对金属结构件赋予哑光冷轧钢材质，调整金属粗糙度参数模拟冲压件表面的细微磨砂质感，边缘部位添加轻微的倒角高光效果还原机加工倒角的真实观感；手柄握持区域赋予半哑光红色橡塑材质，添加细微的颗粒纹理模拟防滑握把的触感；压头底部的缓冲垫赋予黑色橡胶材质，调整反射参数体现橡胶的低反光特性。整体装配完成后添加运动约束，模拟手柄扳动时夹钳的开合动作，验证各部件运动过程中无干涉，压头下压行程符合设计预期，整体结构紧凑，锁紧可靠，可直接用于工装设计的配套选型参考，也可作为机械原理教学中连杆锁紧机构的演示模型。
