工业气动夹持器制动器结构设计

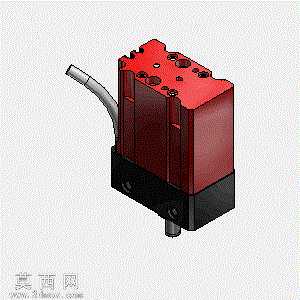

本作品为工业夹持器制动器的三维参数化建模成果，建模过程严格遵循机械设计通用规范，先通过基准轴、基准面搭建核心装配定位体系，再依次完成各子零件的特征构建。主体上部的红色夹持执行模块采用拉伸、切除、孔阵列等特征完成多组安装孔位、定位槽的细节还原，孔位的同轴度、位置度公差均按照工业气动元件的通用装配要求预留合理间隙，保证后续虚拟装配与实际加工的匹配度。下部黑色基座部分通过凸台、沉孔特征完成安装定位结构的建模，底部伸出的定位轴与基座采用同轴约束，侧面伸出的气动管路接口采用扫掠特征完成弯管形态的还原，管路的弯曲半径、接口尺寸均符合气动系统的通用连接标准。材质渲染阶段，上部执行模块赋予哑光金属红的工业漆面材质，还原工业气动元件的表面喷涂质感，下部基座赋予磨砂黑色金属材质，模拟铸铁基座的表面处理效果，侧面管路赋予银灰色金属拉丝材质，还原气动金属管路的视觉特征，各部件的材质区分清晰，可直观分辨不同功能模块的结构边界。结构设计上采用模块化分层设计思路，上部执行模块为夹持动作的核心输出单元，内置的制动夹持结构可实现对工件的稳定锁紧，下部基座为整体安装承载单元，可通过底部孔位将整个制动器固定在工业生产线、工装夹具的对应安装位，侧面管路为气动动力输入接口，接入压缩空气后即可驱动内部活塞结构完成夹持制动动作。建模过程中对所有配合面进行了干涉检查，确保各活动部件在动作行程内无结构干涉，装配约束完全符合实际产品的运动逻辑，既可以用于机械设计教学中的气动元件结构演示，也可作为自动化生产线工装设计的参考模型，帮助设计人员快速完成夹持制动工位的方案布局与结构验证。
