阿尔法拉瓦尔卫生级离心泵结构设计

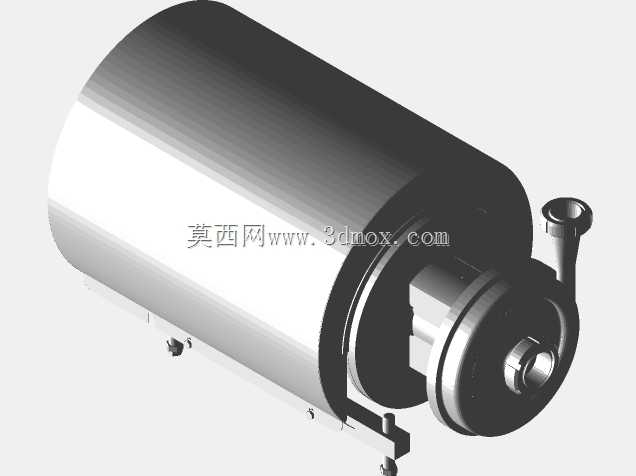

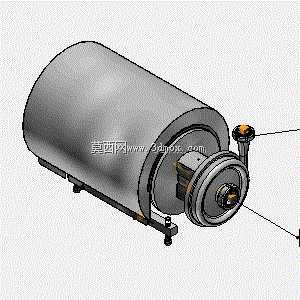

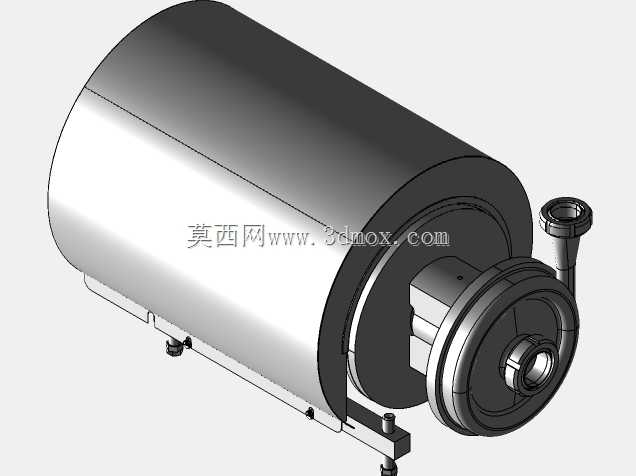

　　这款离心泵的三维结构完整还原了卫生级流体输送设备的典型布局，整体采用卧式安装结构，驱动端与泵腔直连共轴，省去了传统联轴器的冗余结构，大幅压缩了设备的轴向安装尺寸，在洁净车间、模块化流体处理工位这类对占地边界要求严苛的场景下，能够有效减少安装空间占用，适配紧凑化的产线布局。从实际应用场景来看，这类泵体主要面向食品饮料、生物制药、精细化工等对流体接触卫生等级有严格要求的工况，负责输送低粘度、无硬质颗粒的洁净流体，比如乳制品生产线的鲜奶输送、制药工艺段的纯化水转运、啤酒酿造过程中的麦汁输送都能适配，过流部件的圆弧过渡设计没有卫生死角，能够满足CIP在线清洗的工艺要求，避免物料残留滋生微生物。

　　从功能特性来看，泵体的进出口采用标准快装卡箍接口，能够和现场的卫生级管路快速对接，无需额外焊接法兰，安装和拆卸维护的效率更高；泵腔的密封结构采用端面机械密封，密封面的贴合精度经过结构校核，在额定工作压力下能够有效避免流体泄漏，同时密封件的材质适配常见的酸碱清洗液，能够耐受常规清洗工艺的腐蚀。驱动端的电机外壳采用光滑圆弧曲面设计，没有积尘的凹槽结构，外壳表面的粗糙度满足洁净车间的清洁要求，日常运维时可以直接用消毒试剂擦拭表面，不会残留污渍。底部的安装支脚采用对称分布的四点支撑结构，支脚的安装孔位预留了足够的调节余量，现场安装时可以通过调整垫铁补偿安装基面的平面度误差，避免泵轴因为安装不对中产生异常振动，延长轴承和密封件的使用寿命。

　　从设计思路层面拆解，这款模型的结构完全围绕卫生级工况的核心需求展开，首先是过流区域的所有转角都做了大圆角过渡，没有直角缝隙，避免流体输送过程中出现滞留区；其次是整体结构的快拆设计，泵腔端盖无需专用工具即可拆卸，日常检查叶轮、更换密封件时能够快速拆解，减少运维停机时间；电机和泵体的连接采用定位止口配合，装配时能够自动保证同轴度，降低装配难度，同时减少运转过程中的径向跳动。排气阀设置在泵腔的最高位置，开机前排气时只需要拧开排气阀即可排净泵腔内的空气，避免气缚现象影响泵的输送效率，排气阀的位置设计在操作侧，操作人员站在设备正面就可以完成排气操作，无需绕到设备后侧，符合现场操作的人机工程要求。

　　从安装边界来看，模型的整体轴向尺寸控制在适配常规1.2米宽设备安装平台的范围内，径向最大尺寸为电机外壳的直径，安装支脚的孔距符合卫生级离心泵的通用安装尺寸规范，能够直接替换同参数等级的老旧同类型泵体，无需重新制作安装基座；进出口的中心高度和同规格卫生管路的常规架设高度匹配，现场对接管路时不需要额外添加变径弯头或者调整管路高度，减少管路的阻力损失。叶轮采用开式叶轮结构，流道宽敞，输送含有少量软性杂质的流体时也不会出现堵塞，同时叶轮经过动平衡校核，运转时的振动幅值控制在允许范围内，不会对相连的管路产生额外的振动载荷，避免管路焊缝因为长期振动出现开裂。泵体的整体重量分布均匀，四个支脚的载荷偏差控制在合理范围内，安装时不需要额外做配重调整，吊装就位后只需要找平固定即可完成安装准备。
