近海巡逻海军舰艇外观结构设计

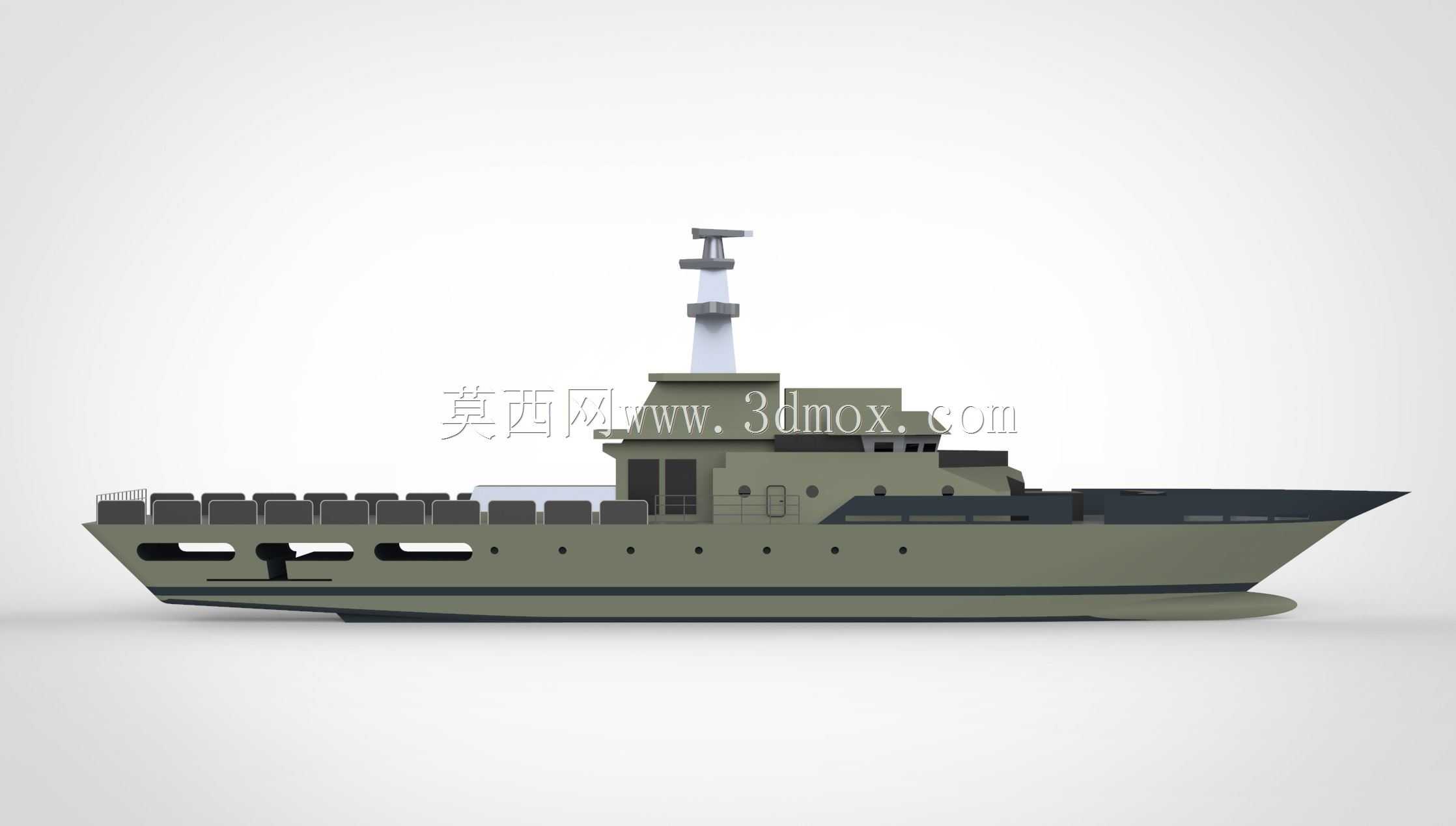

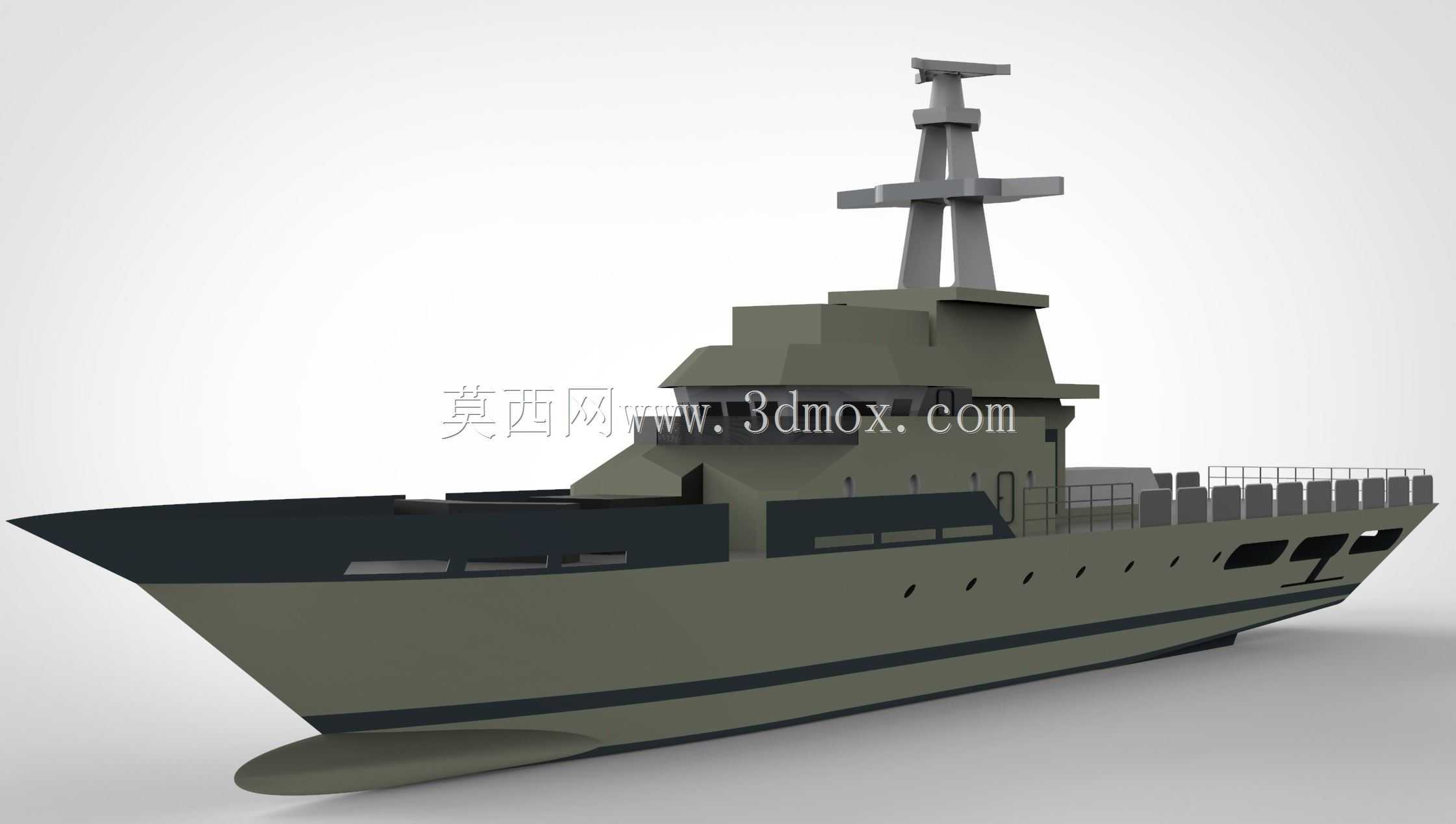

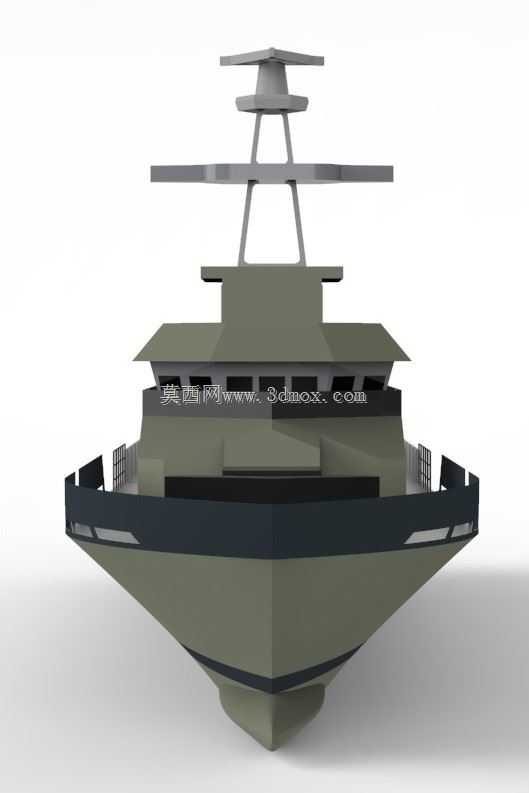

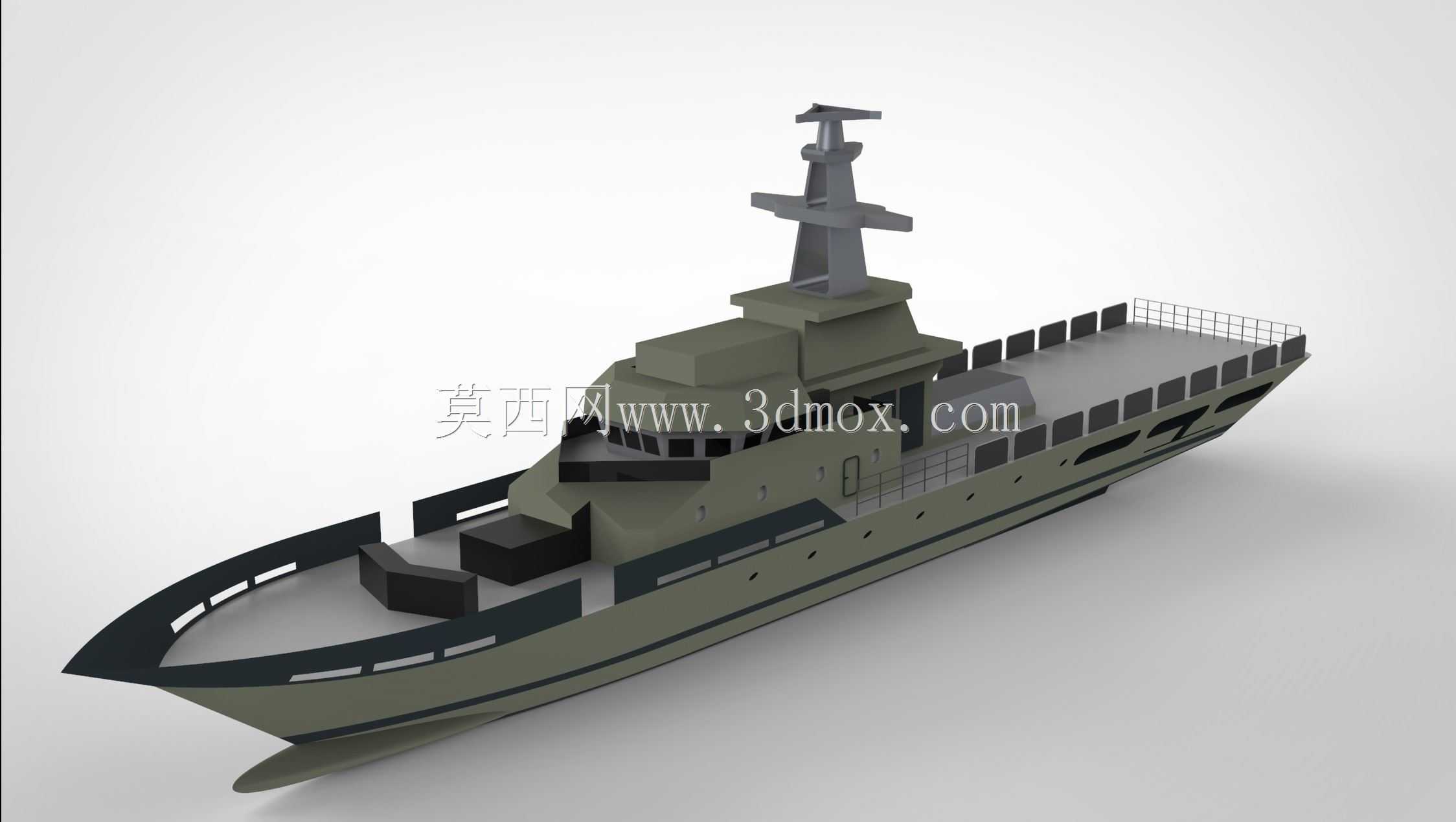

这款近海巡逻用途的海军舰艇模型，建模阶段优先匹配沿海日常巡逻、近海警戒、护渔护航这类实际作业场景的功能需求，整体外形采用低可探测性的倾斜舷墙设计，上层建筑做内倾切角处理，减少航行过程中的雷达反射截面积，适配现代近海防御的装备使用需求。建模时先从船体型线入手，先绘制中纵剖面的型值点，拉伸出主船体的基础曲面，依次裁剪出艏柱倾斜角度、艉部压浪板的结构轮廓，船底设置舭龙骨结构，提升舰艇在近海风浪下的横摇稳定性，主船体水线位置设置深色防污漆分界带，对应实船的涂装分区逻辑。上层建筑建模采用分层搭建思路，从主甲板往上依次布置主甲板舱室、驾驶指挥舱、后部设备舱，桅杆采用一体化封闭式桁架结构，预留导航雷达、通信天线的安装接口位置，主甲板两侧设置连续式安全护栏，舷侧预留人员通道与系缆桩的安装位置，艏部甲板预留锚设备、艏部武器站的安装边界，艉部甲板预留工作艇收放区域的空间。建模过程中先确定主尺度参数，船长控制在适配近海航行的尺度范围内，型宽满足近海航行的稳性要求，吃水深度适配近海多数航道的通航条件，所有外露设备的安装边界都预留足够的操作维护空间，比如舷侧的门窗开合范围、桅杆设备的检修通道都做了空间校验。曲面建模完成后依次添加细节结构，包括舷侧的方形舷窗、舱室的水密门、甲板上的系缆孔、通风口结构，所有细节都按照实船的布置逻辑排布，没有冗余的装饰性结构。渲染阶段采用海军常用的灰绿色涂装，区分主船体、上层建筑、甲板的材质差异，金属结构做哑光质感处理，玻璃舷窗做半透明反射效果，还原实船的视觉质感。这类模型可用于船舶专业的教学演示、舰船结构方案的初期展示、海防主题的科普展陈使用，建模过程中严格遵循船舶设计的布置规范，所有结构的比例都符合工程实际，没有出现违背船舶设计常识的结构错位，比如桅杆的高度满足导航设备的信号收发要求，驾驶舱的视野范围覆盖艏部前方的全部航行区域，舷侧通道的宽度满足人员快速通行的需求。
