船舶航行警示用长管电喇叭结构设计

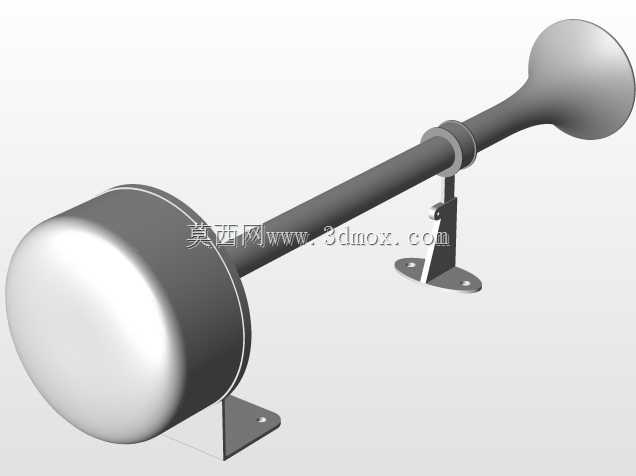

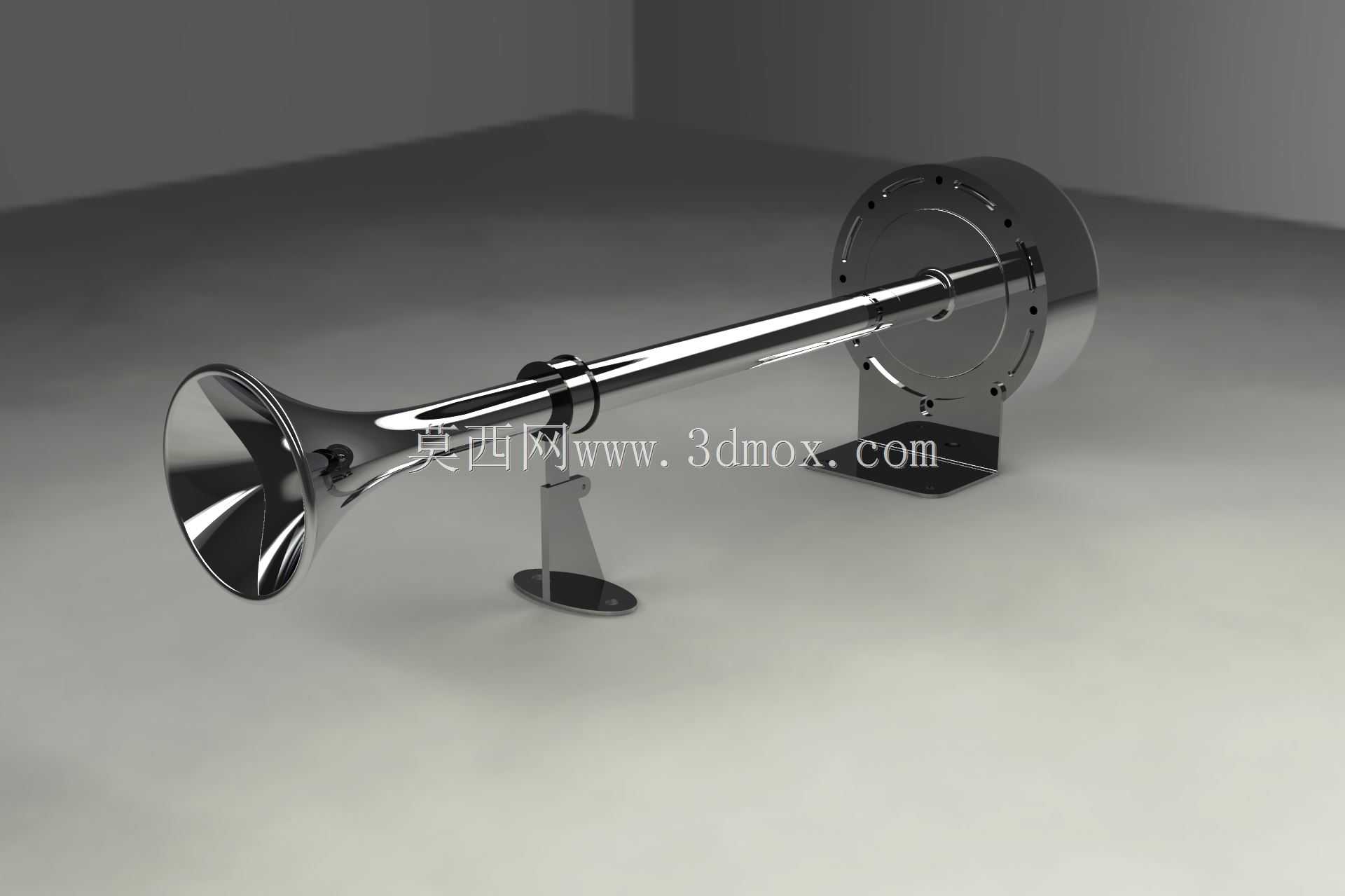

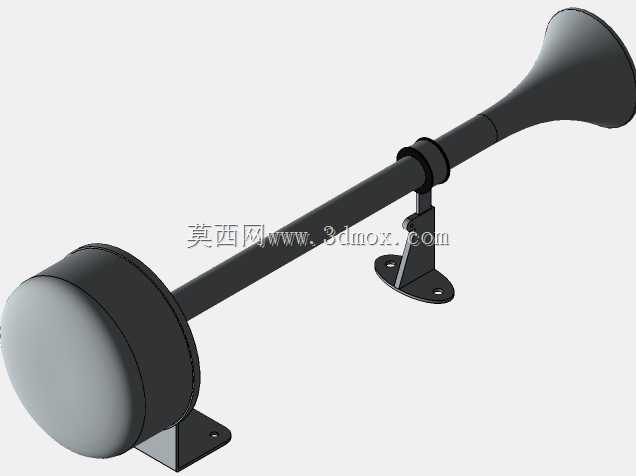

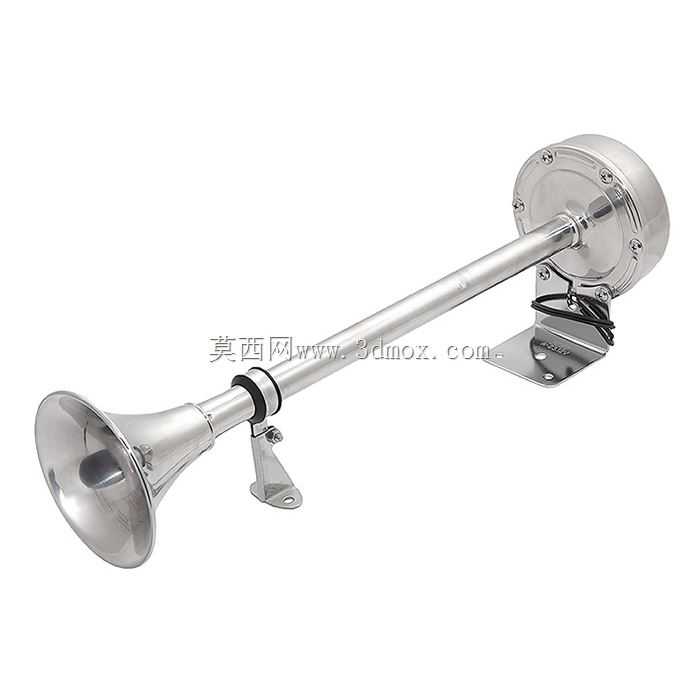

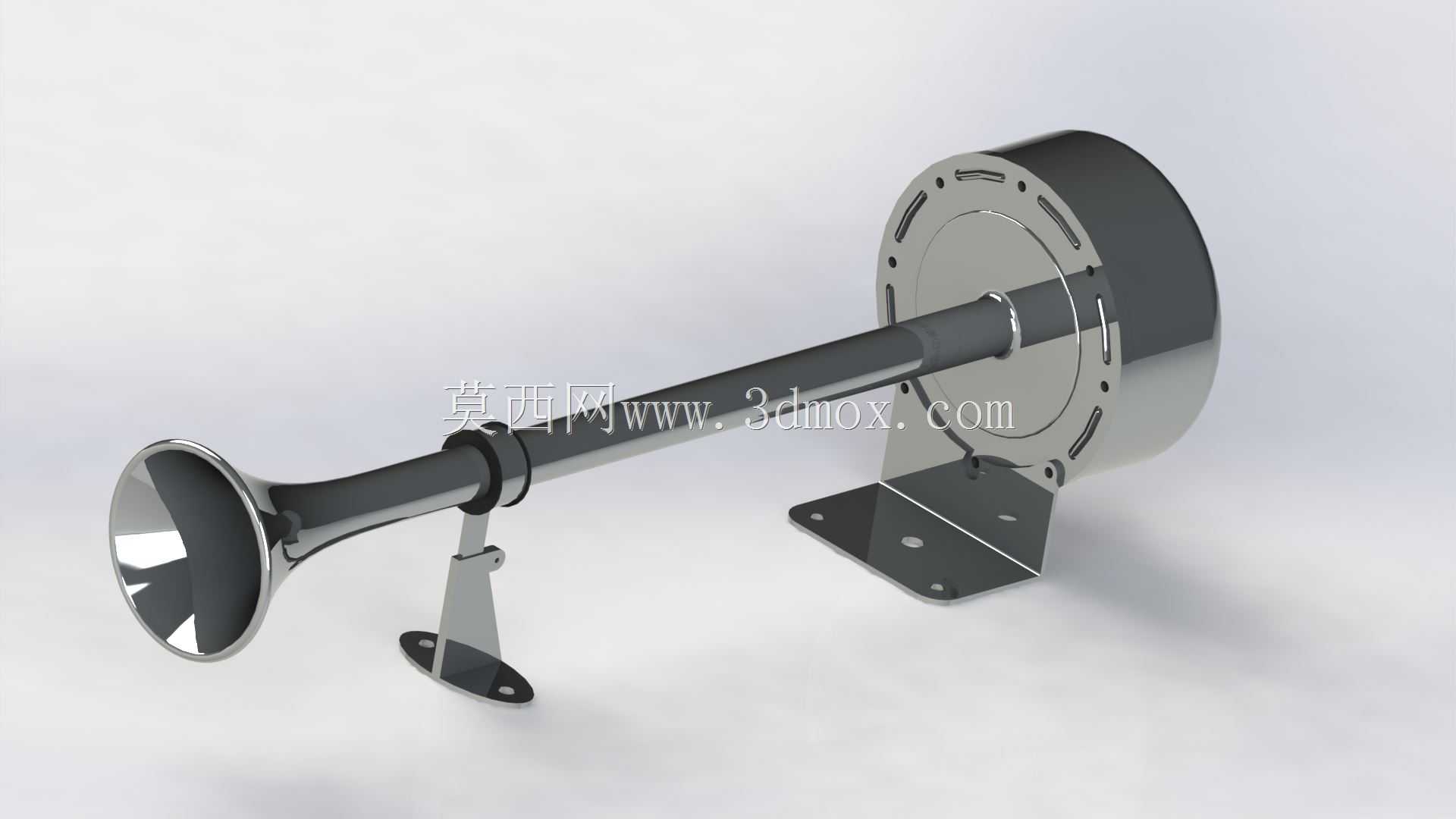

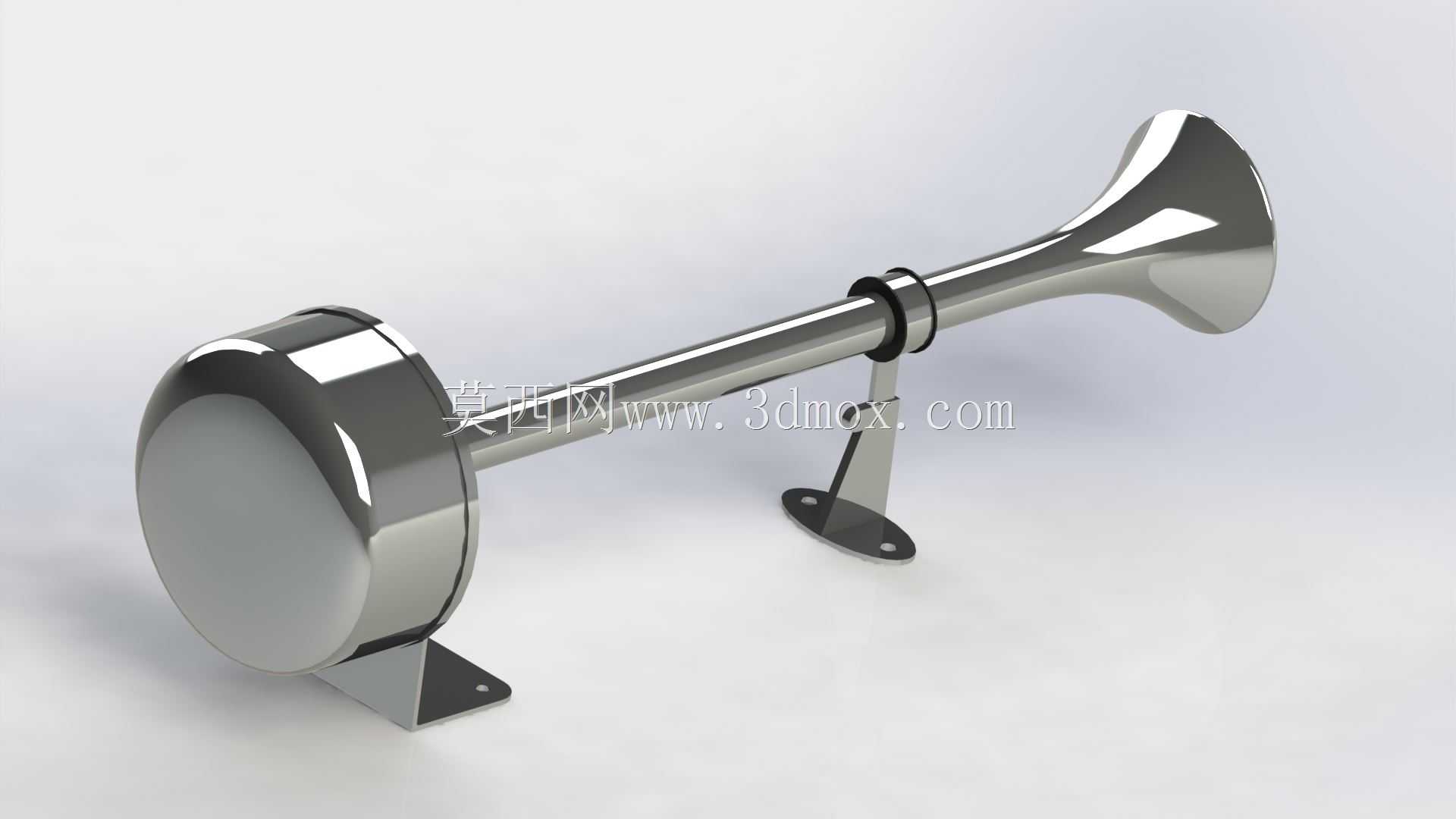

这款船用电喇叭主要应用于内河及远洋各类民用船舶、作业工程船的航行警示场景，在船舶进出港、雾天航行、近距离会遇避让、靠离泊作业时，通过发出特定频率的高分贝声响，向周边船舶、岸基作业人员传递本船的航行意图与位置信息，是船舶航行安全保障体系里不可或缺的声响信号设备。从功能特性来看，该电喇叭采用长管式声学谐振结构设计，相比普通短腔电笛，声压传播距离更远，指向性更明确，能够在开阔水面、雨雾等复杂声学传播环境下保证信号有效传递，避免因声响衰减过快导致周边船舶无法及时识别信号。设计过程中首先结合船舶安装场景的空间边界确定整体尺寸，整支喇叭沿声传播方向的总长度控制在450毫米，既保证谐振腔长度满足低频声响的输出要求，又不会因长度过大占用过多甲板安装空间。安装结构采用分体式支撑设计，尾部设置带螺栓孔的圆形法兰安装座，可直接固定在船舶上层建筑的外壁支架上，喇叭管身中部增设一个可调角度的辅助支撑脚，可根据安装面的倾斜角度调整支撑高度，避免长管结构在船舶航行振动过程中出现管身晃动、连接松动的问题，两个支撑点的间距经过反复校核，保证在船舶常见振动频率区间内不会发生结构共振。建模阶段先从声学谐振腔的核心尺寸入手，先绘制喇叭扩口端的渐开线曲面轮廓，通过放样特征生成扩音段的薄壁结构，再依次绘制等径直管段、尾部发声腔体的回转特征，将三个段的连接位置做圆角过渡处理，减少应力集中的同时优化气流在腔体内的流动路径。安装法兰上的螺栓孔采用圆周阵列方式生成，孔位尺寸匹配船用标准安装支架的孔距要求，辅助支撑脚的连接位置设计了转动副结构，可实现±15度的角度调整，适配不同的安装基面角度。完成整体结构建模后，对所有薄壁件做厚度统一赋值，保证加工时的板材厚度一致性，再对装配体做干涉检查，确认活动支撑件在全角度调整范围内不会与管身、安装座发生碰撞。最后对模型做外观面的渲染处理，还原镀铬金属表面的反光质感，方便设计人员直观查看成品的外观效果。
