船用A型人字起重架结构设计

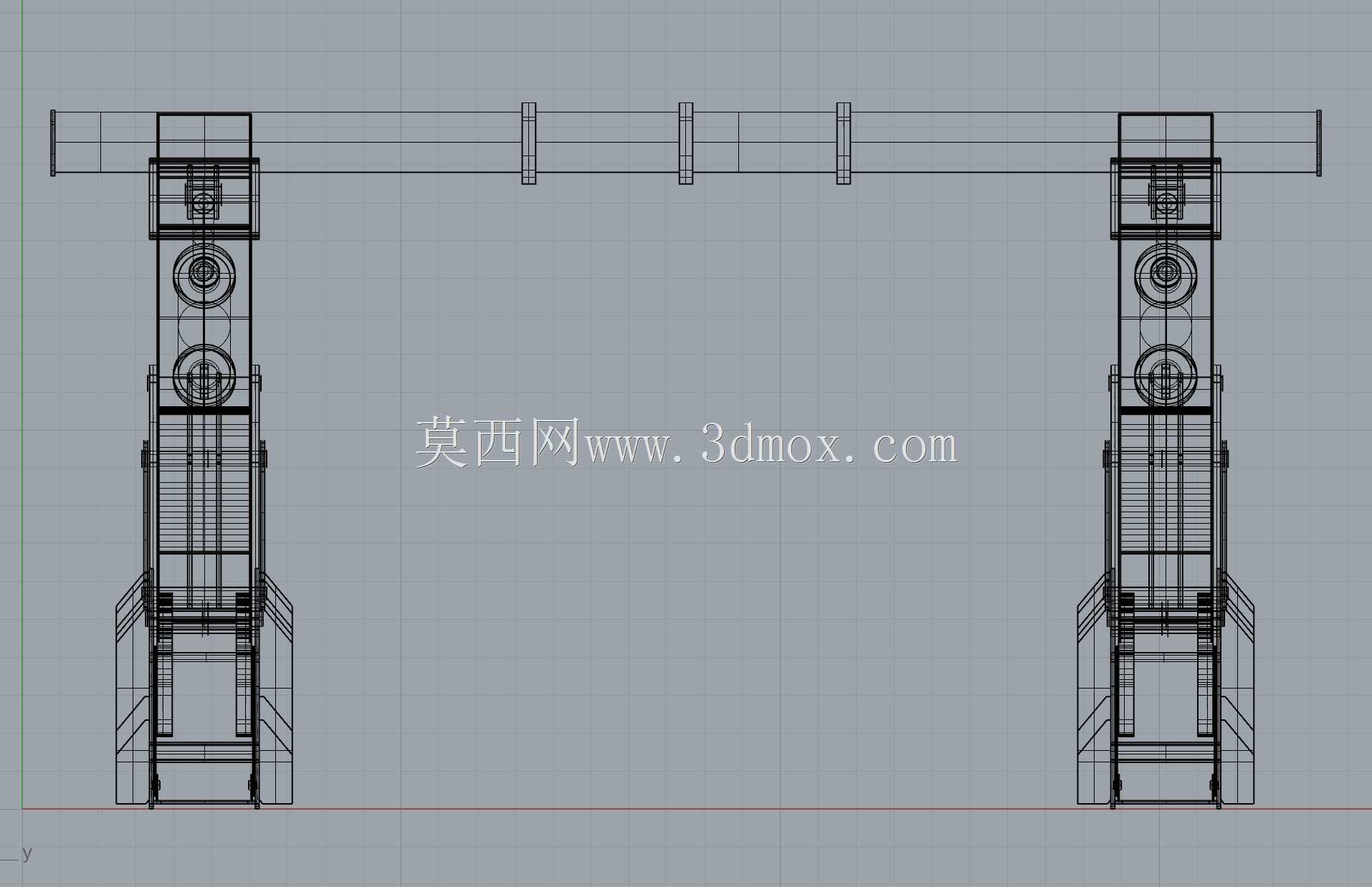

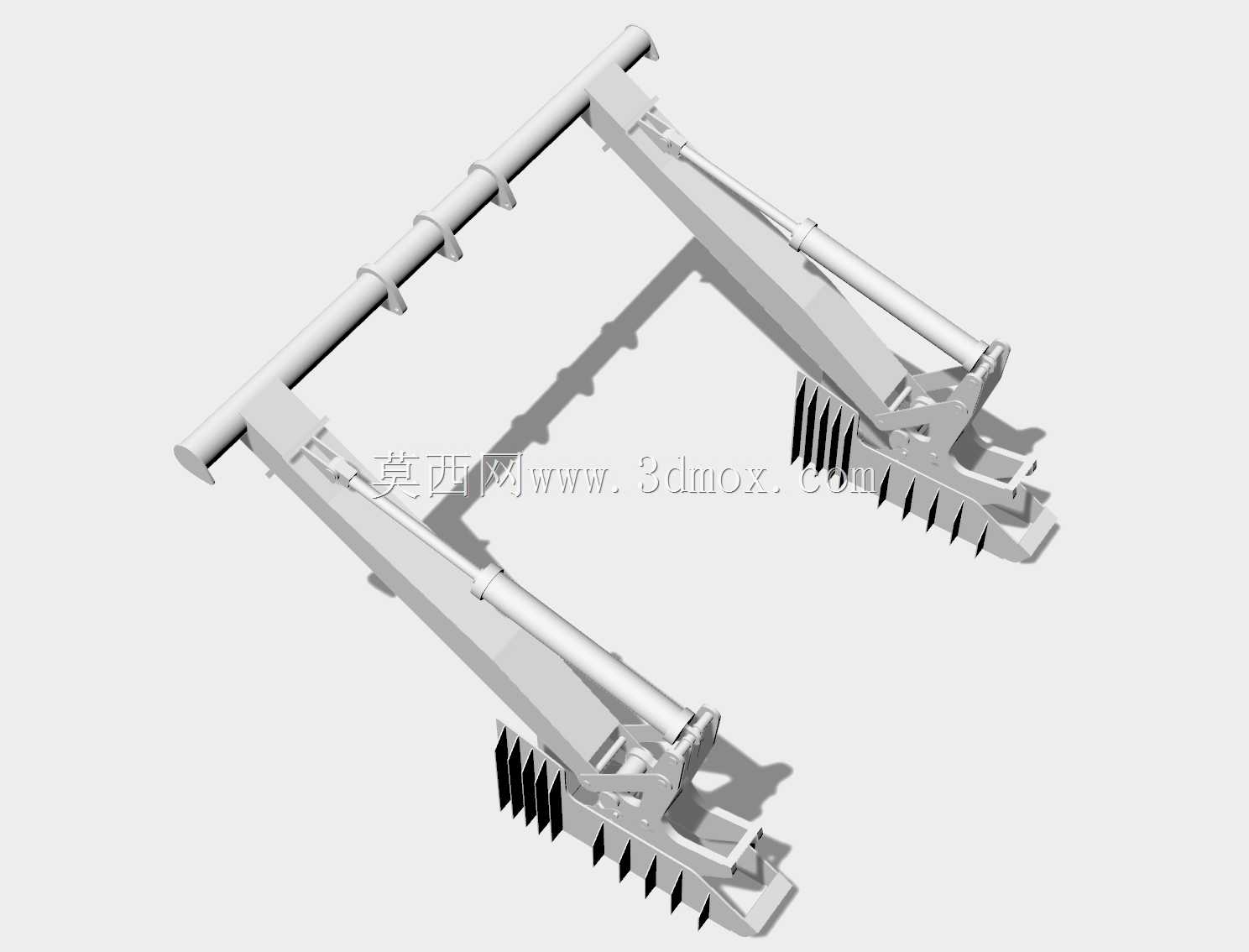

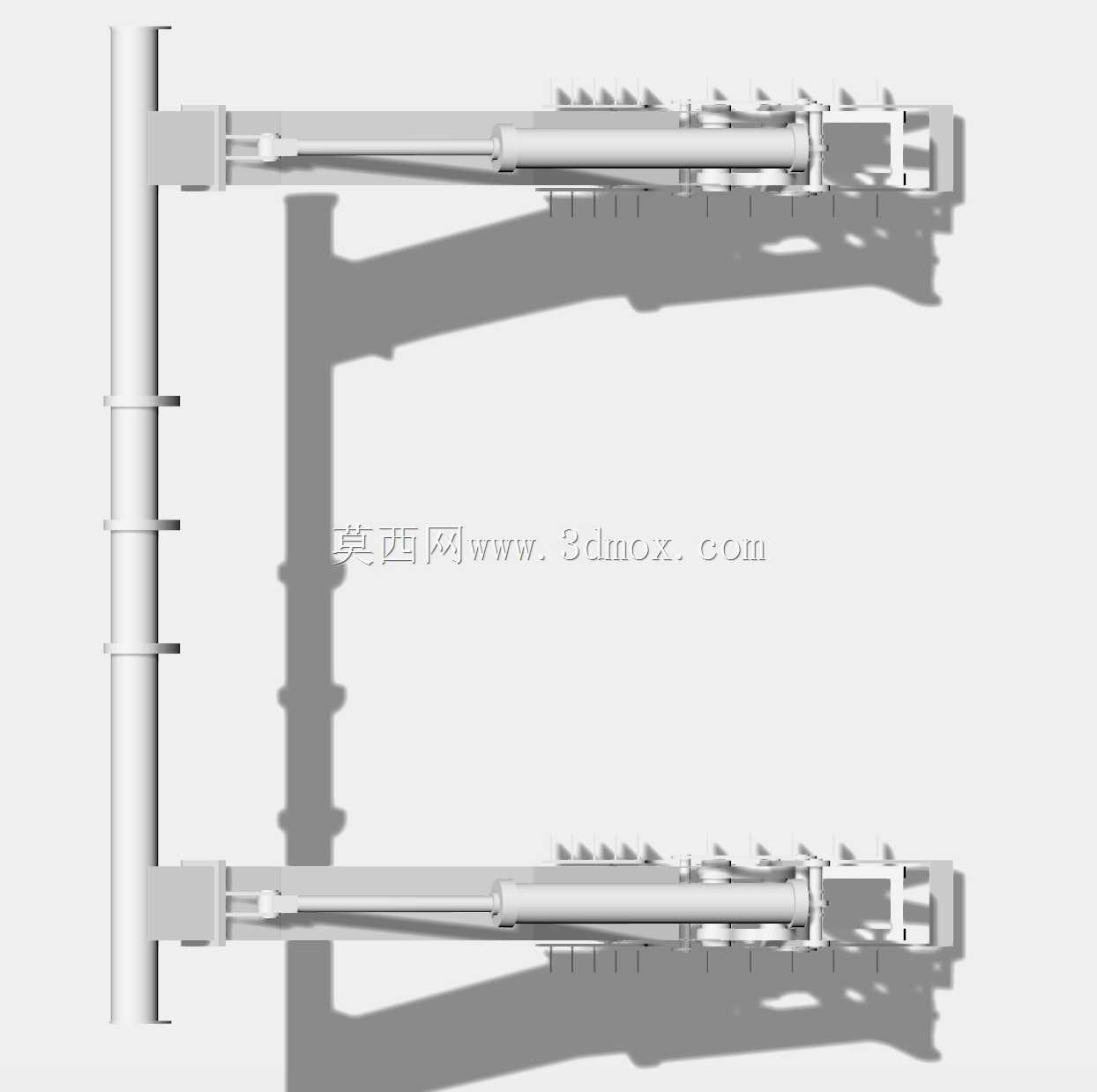

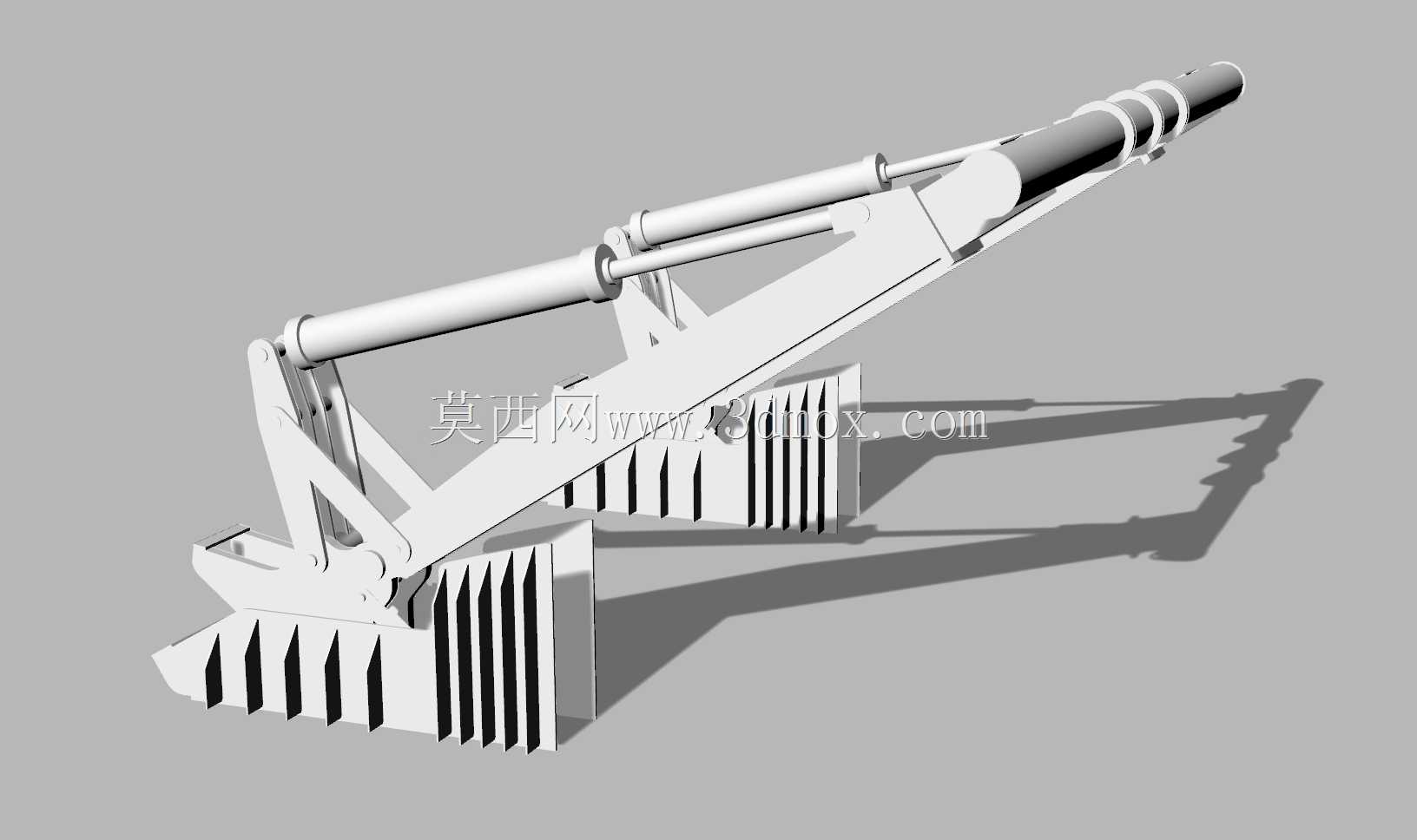

这款人字架起重结构主要适配多用途补给船的甲板作业场景，是海军勤务舰船执行海上横向补给、舷侧设备吊放、作业载荷转移的核心承载部件，日常作业中需要承担数吨级的舷外载荷，同时要耐受海上高盐雾、高湿度的腐蚀环境，以及船舶航行过程中的横摇、纵摇带来的动态载荷冲击。从结构功能来看，整体采用对称式人字支腿布局，两支腿上端共同铰接在甲板基座的横向转轴上，可绕转轴完成俯仰动作，支腿中段配置的液压油缸是实现变幅动作的核心执行部件，油缸两端分别铰接在支腿中部与甲板预埋支座上，通过油缸伸缩控制架体的俯仰角度，调整作业半径与吊放高度，支腿下端设置的棘齿式限位结构，可在架体回收至甲板平放状态时实现机械锁止，避免航行过程中架体出现滑移晃动。设计过程中首先要明确甲板安装边界，需要提前核对甲板预埋基座的开孔位置、螺栓孔距、基座承载强度，确保架体完全收拢后不会超出船舷侧的轮廓边界，不会干涉甲板其他系泊设备、补给装置的正常作业，支腿的截面尺寸需要结合额定起重量、动态载荷系数做抗弯、抗扭校核，铰接位置的衬套要选用耐海水腐蚀的铜基合金材质，避免长期使用出现锈死卡滞。建模阶段先绘制整体布局的骨架线，确定两个支腿的夹角、转轴的中心高度、油缸的铰接点位置，优先完成主体钢结构的实体建模，每段型材的壁厚、加强筋的布置都要和实际加工工艺匹配，后续再装配液压油缸、铰接销轴、锁止棘齿这些附属部件，建模过程中要反复核对运动干涉情况，模拟架体从平放收纳状态到最大仰角作业状态的全行程动作，确保油缸伸缩过程中不会和支腿结构、甲板基座出现碰撞，所有铰接位置的配合间隙要符合机械加工的公差要求，最后完成的模型可直接用于后续的工程图导出、结构有限元分析以及液压系统的匹配选型。
