重卡启动用铅酸蓄电池三维结构设计

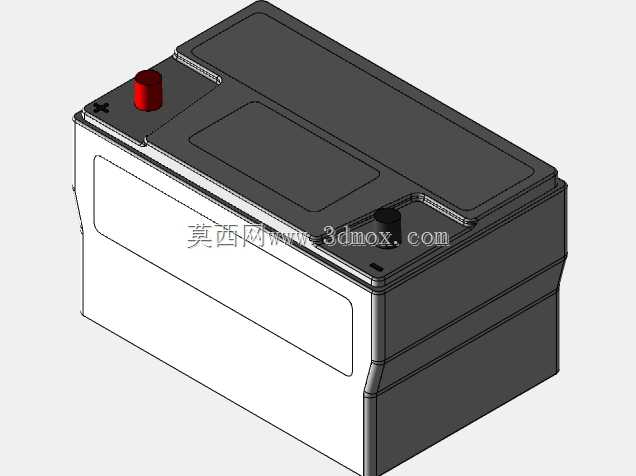

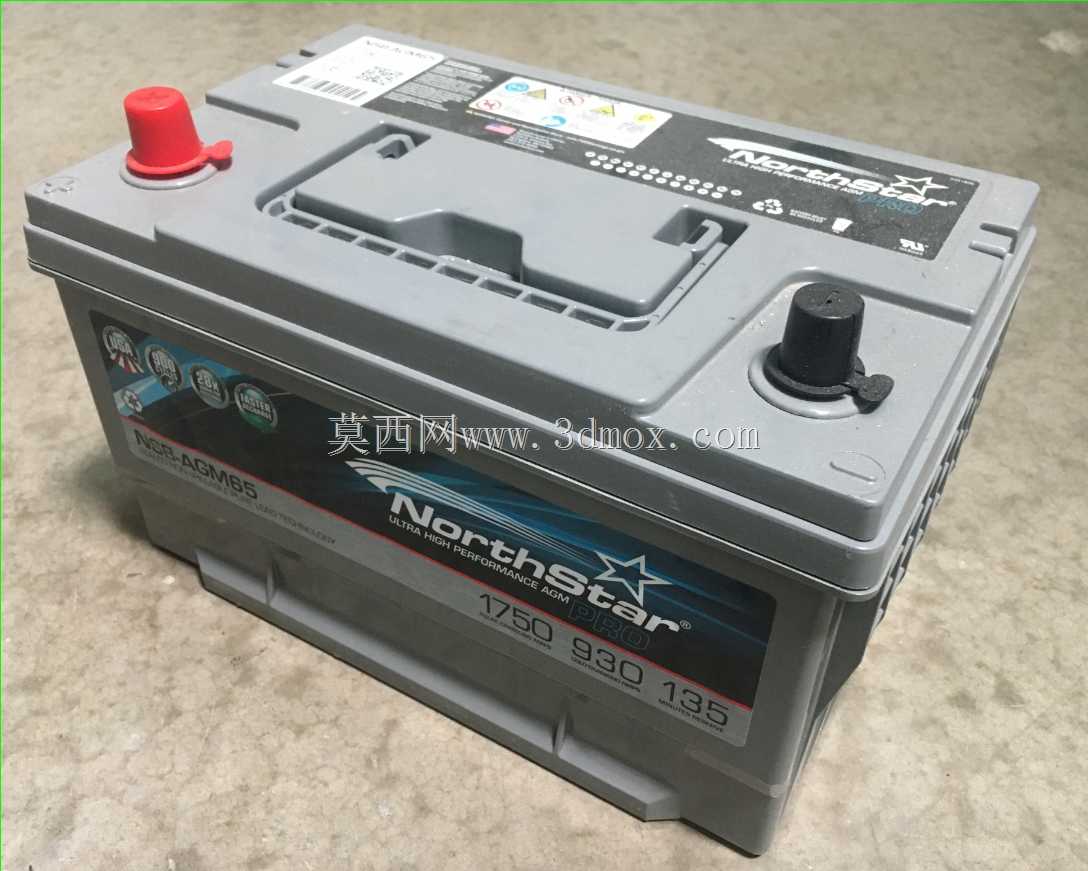

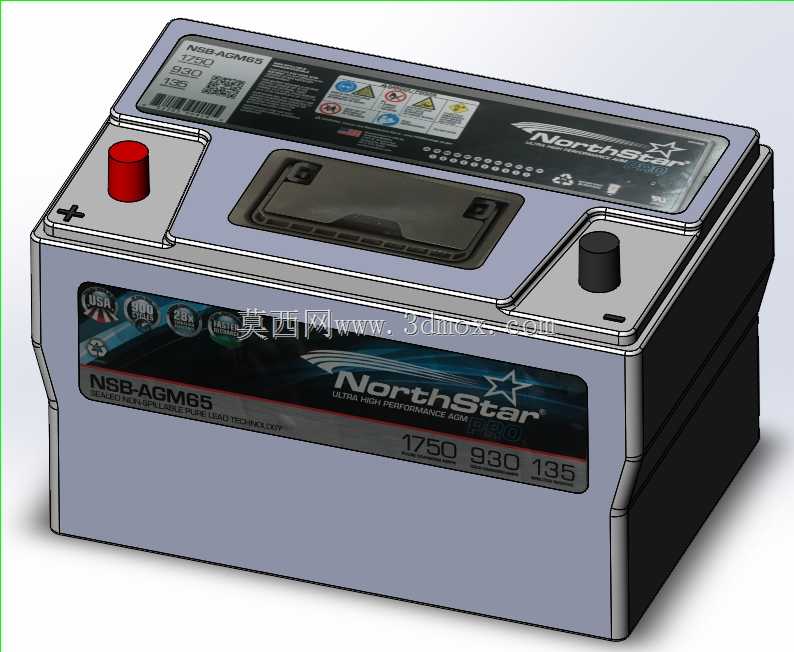

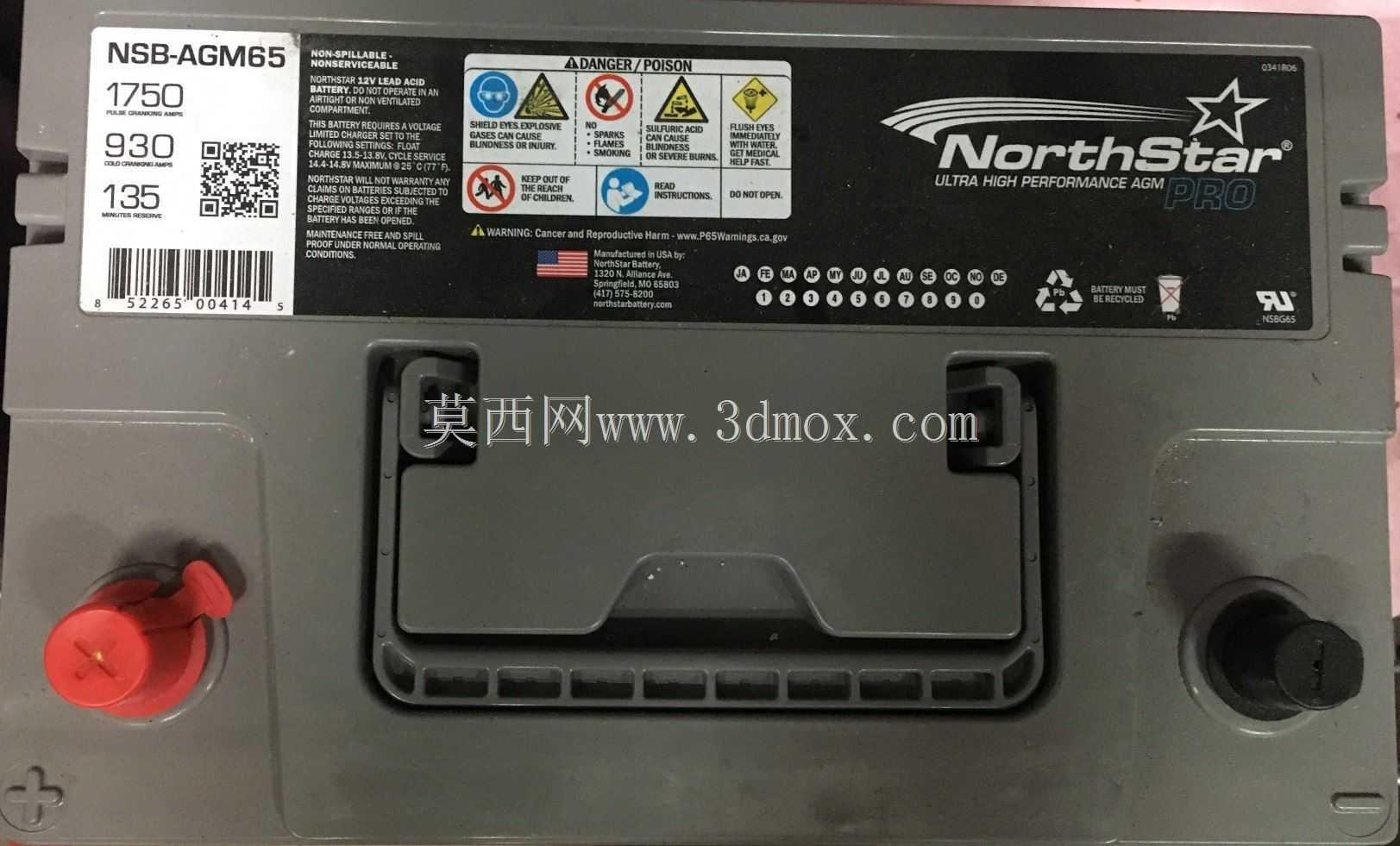

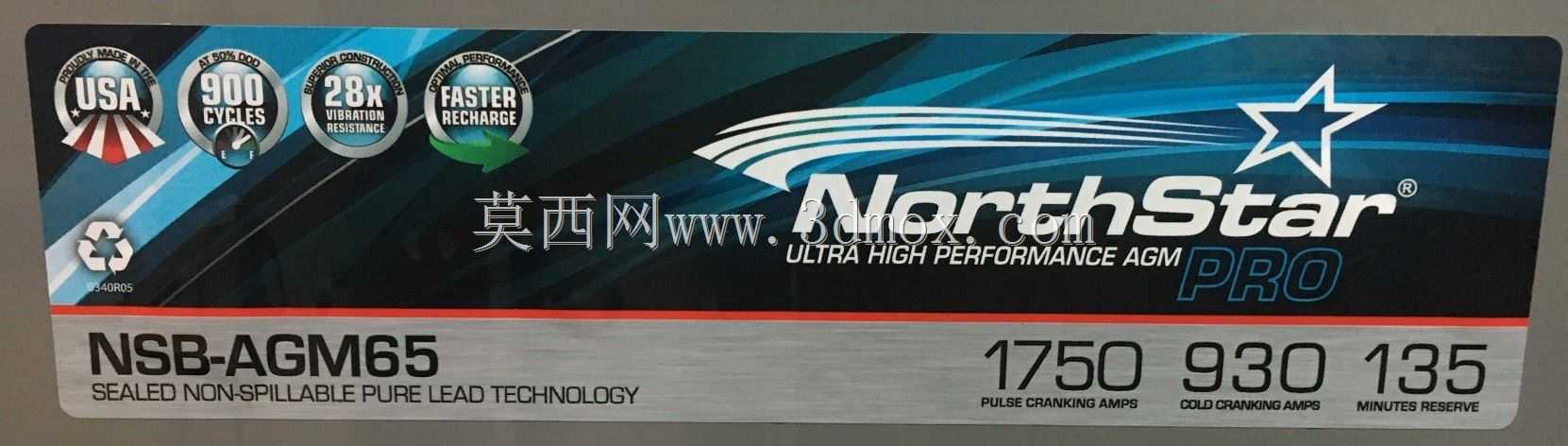

商用车启动蓄电池的三维建模，首先要贴合重卡、工程叉车这类大排量柴油机型的启动工况需求，这类机型压缩比高，低温启动时需要瞬间释放大电流，同时还要兼顾车载用电设备在发动机怠速阶段的供电冗余，建模前需要先梳理实装场景的边界条件：重卡电瓶舱的安装位通常预留了固定压条的卡槽、接线桩的避让空间，还要考虑日常维护时观察电眼、加注蒸馏水的操作空间，不能只做外观复刻忽略实际装配的干涉问题。建模时先从壳体基准开始，先拉伸出电池槽的主体轮廓，壳体侧壁的加强筋要对应实车的抗震需求，重卡在非铺装路面行驶时颠簸幅度大，壳体筋位既要保证结构强度，又要控制壁厚避免整体重量超标，毕竟这类启动电池本身重量就接近五十余磅，安装位的承重冗余是设计阶段必须核对的点。接下来处理上盖部分，正负极接线桩的凸台高度要做差异化设计，正极桩的红色防护套结构要单独做装配间隙预留，避免后期安装线束时出现护套卡滞，上盖表面的标签区域、电眼观察窗的沉台结构要贴合实际生产的工艺要求，观察窗的透明件要单独做分层结构，方便后续渲染时区分材质。端子部分的建模要注意接线接触面的平面度，实际装车时接线端子是靠螺栓压紧导电，如果模型里接触面做了圆角或者拔模斜度，后续出工程图时会误导工装夹具的设计。尺寸链核对阶段，要严格对应实物的长宽高参数，7.42英寸的高度方向要算上接线桩的凸起高度，不能只量取壳体本体高度，否则装车时会出现电瓶舱盖无法闭合的问题，宽度方向7.32英寸要对应电瓶托架的固定卡槽间距，长度方向11.76英寸要预留两个电池并排安装时的间隙，避免双电瓶配置的车型出现安装干涉。建模过程中先做实体主体，再拆分上盖、壳体、端子、防护套、标签这些独立零件，装配时要核对各个零件的配合公差，比如上盖和壳体的扣合位要留密封胶条的安装槽，毕竟车用蓄电池要满足防水、防电解液泄漏的要求，密封结构的尺寸不能有偏差。功能特性对应的结构细节也要还原，比如这款AGM电池的阀控结构在上盖的对应位置要做出来，虽然是外观结构建模，但对于结构设计从业者来说，关键功能部件的位置不能错，否则后续做电瓶舱布局校核时会出现误判。建模完成后可以给不同零件分配对应材质，壳体用PP塑料的哑光质感，端子用铅包铜的金属质感，标签区域做贴图处理，方便后续做整车电气布局的装配演示时，能直观区分各个部件。整个建模过程不需要做过于复杂的内部极板结构，毕竟面向的是整车装配、配件选型的使用场景，重点保证外部安装尺寸、接口位置、外形结构和实物一致，就能满足结构设计阶段的布局校核、配件干涉检查的需求，对于做商用车电气系统设计的工程师来说，这类精准的外轮廓模型，比带内部结构的完整模型更适配前期布局的工作流，不需要额外简化就能直接导入整车装配文件里使用。
