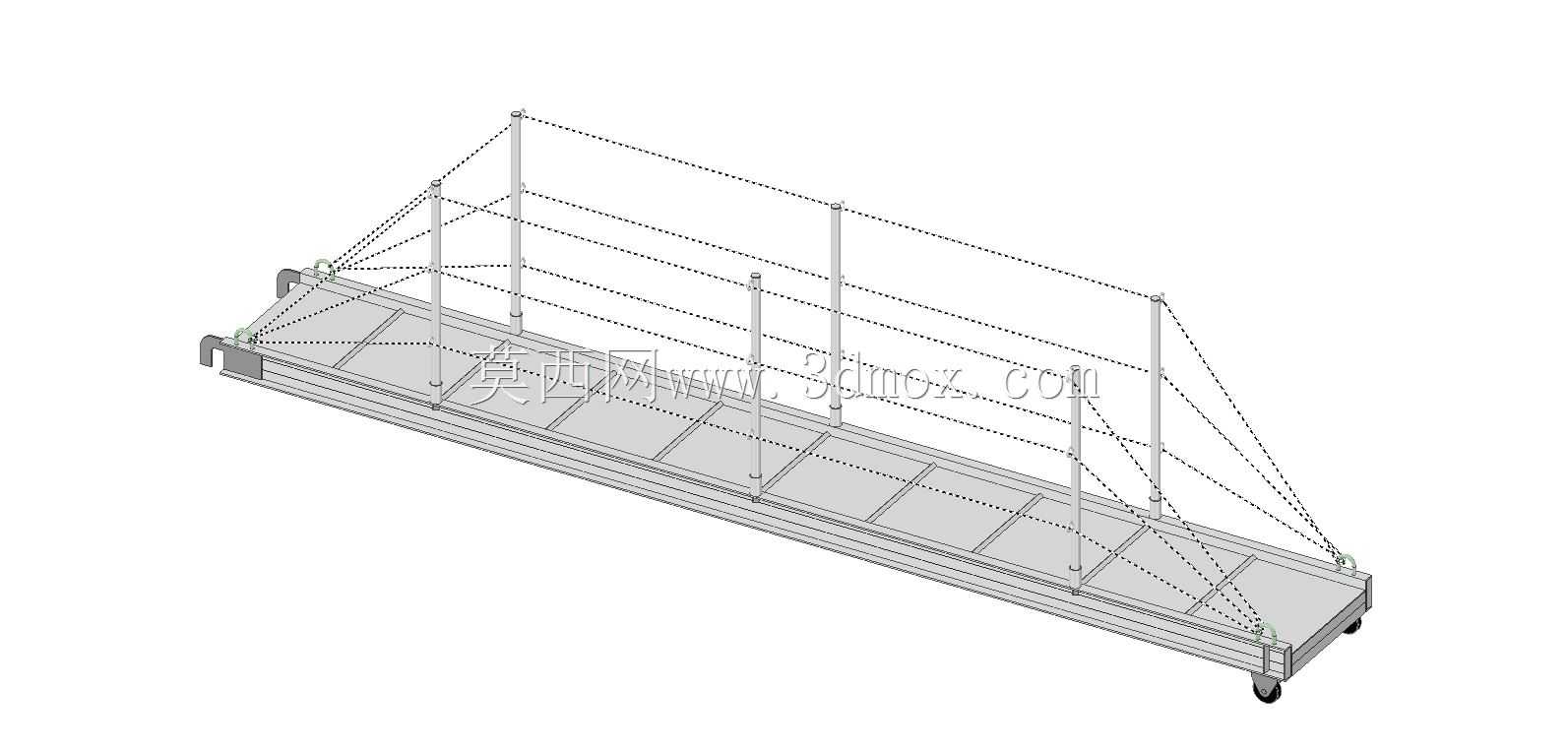

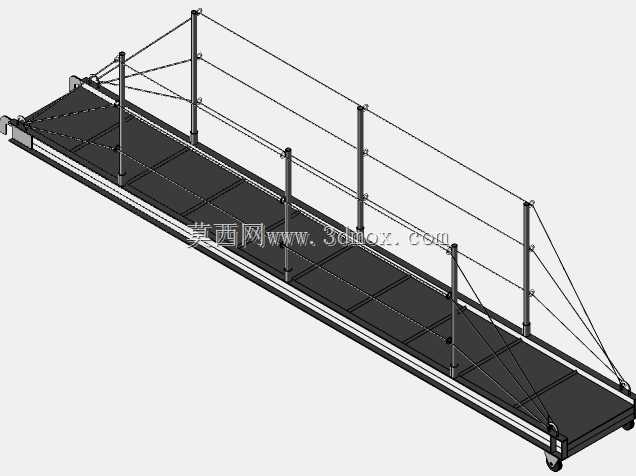

符合ISO7061标准的5米船用舷梯结构

做船舶舾装结构设计快十年，舷梯这类登乘设备的建模从来不是搭个架子那么简单，首先要卡准ISO7061的规范要求，5米规格的舷梯主要适配干舷高度在3米到4.2米区间的内河及近海作业船舶，日常停靠码头时供船员、作业人员往返船舶与岸侧，遇到临时靠泊锚地接泊交通艇时也能作为临时登乘通道，部分场景下还可兼做小型物料短途转运的临时通道。建模初期最先要敲定的是安装边界，舷梯上端的铰接挂点要和船舶舷侧的预埋眼板位置匹配，挂点销轴的同轴度公差要控制在0.5mm以内，避免收放时出现卡滞；下端带脚轮的支撑端要考虑码头面的不平整度，预留120mm的高度调节余量，脚轮选用带自锁结构的尼龙轮，既能在梯身展开时顺畅推移调整位置，锁定后也能避免人员通行时梯身滑移。结构设计上，梯身主纵梁采用挤压铝合金型材，在保证整体抗弯强度的前提下控制整梯重量，方便船员手动收放；踏步板采用防滑花纹铝板，每块踏步下方都设置横向加强筋，单块踏步的额定承载不低于1.5kN，满足单人携带工具通行的载荷要求；两侧的护栏采用可拆卸的立柱加钢索结构，非使用状态下可以将护栏放倒贴合梯身，减少舷梯收纳时占用的甲板存储空间，钢索的张紧度要调整到合适区间，人员倚靠时不会出现过大的形变间隙，同时也不会因为张紧度过高导致立柱受额外的弯曲载荷。建模过程中先在SolidWorks里搭建整体骨架草图，先确定上下端挂点、支撑点的空间位置，再依次绘制主纵梁的截面轮廓，通过拉伸、装配约束定位两根纵梁的相对位置，之后逐块装配踏步板，每块踏步和纵梁的连接位置都要预留螺栓安装的过孔与沉台，避免后期出工程图时漏标安装尺寸；护栏部分先建立单根立柱的子装配体，装配到纵梁预设的安装座上后，再通过3D草图绘制钢索的走线路径，扫描生成钢索实体，同时要验证护栏放倒时的运动干涉情况，确保放倒过程中不会和踏步、纵梁上的附件发生碰撞。完成主体结构建模后，还要模拟梯身从竖直收纳状态到展开使用状态的运动过程，检查各铰接点的转动行程是否符合设计要求，挂点处的卸扣、销轴等标准件要从通用标准件库调用，保证尺寸规格和行业常用件匹配，减少后续生产时的非标件采购成本。整个模型的所有配合面都做了简化处理，去掉了不必要的工艺圆角、倒角等细节，既保证结构尺寸的准确性，也能在后续做有限元强度校核时减少网格划分的工作量，提升仿真计算的效率。
