聚氯乙烯材质硬质底板充气艇结构设计

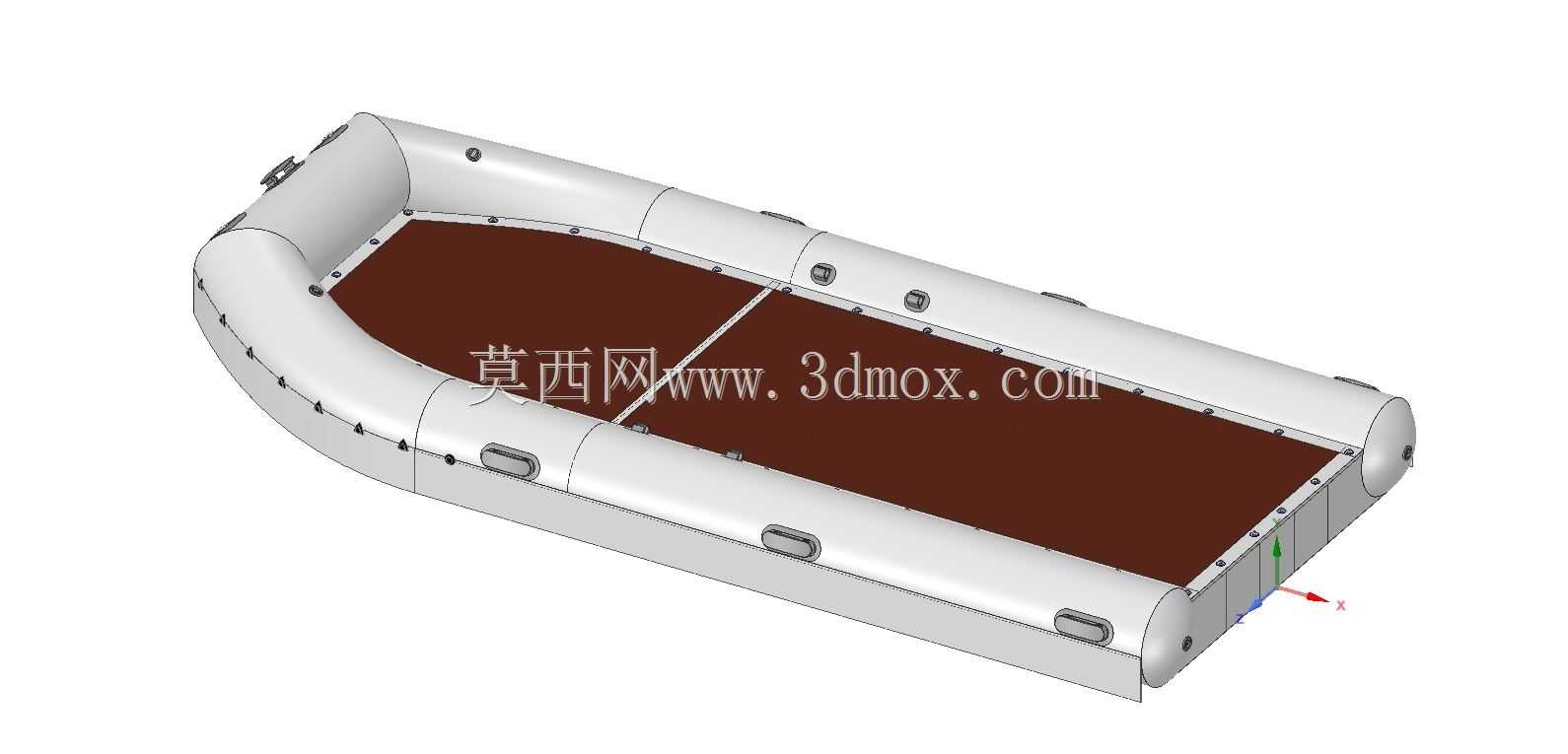

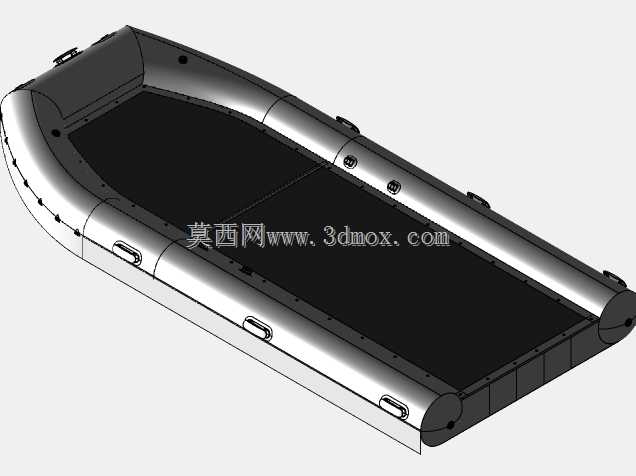

这款充气艇的三维建模工作，最初是接到水上作业装备配套的需求启动的，日常可覆盖近岸浅水区的短途人员转运、休闲垂钓、水域应急救援辅助等场景，相比硬质船体，它放气后可折叠收纳，单车后备箱就能携带，转场灵活性是核心设计出发点。建模第一步先确定整体安装边界，常规四人款的总长控制在3.2米左右，型宽1.5米，充气浮筒的直径选38厘米，这个尺寸能保证在0.4米浪高的内水区域有足够干舷，同时折叠后体积不超过0.3立方米，不会占用过多储物空间。建模时先绘制浮筒的中心引导线，考虑到浮筒是分段热合的结构，每段气室的长度控制在60厘米，单独设置独立气室接口，单个气室破损不会导致整体失稳，这是安全设计的核心要求，浮筒外表面的把手、D型挂环的安装位要提前在草图里定位，这些配件后期是通过高频热合固定在PVC覆层上，建模时要预留出贴合面的弧度，避免后期装配出现贴合间隙。中间的硬质底板是分块设计的，两块铝合金框覆防滑聚氯乙烯面板的底板通过中间的铰接结构连接，折叠时可以随浮筒同步弯折，底板和浮筒的连接是通过侧边的卡扣条实现，建模时要注意卡扣卡槽的配合公差，单边留1.5毫米的间隙，保证安装时能顺利卡入，同时不会在航行时出现松旷。浮筒的艉板位置做了加厚处理，预留了外挂舷外机的安装孔位，孔位的中心高度要匹配常规2-6马力外挂机的夹具高度，保证螺旋桨入水深度在15-20厘米之间，避免航行时出现空转。建模过程中先做整体曲面放样，把浮筒的外轮廓做顺滑过渡，避免出现硬折角，因为PVC材质弯折过度容易出现应力发白，影响使用寿命，之后拆分各个气室的分隔面，再逐一添加附属配件：艉板的加强层、侧边的防撞条、船头的牵引挂点、底板的防滑纹理，每个配件的安装位置都要符合实际使用的人机工程，比如侧边的把手间距控制在80厘米，方便人员搬运时抓握，船头的牵引环承重设计要达到1.5吨，满足拖行要求。最后做装配干涉检查，确认浮筒充气状态下，底板安装后没有突出浮筒下表面的结构，避免靠岸时底板直接磕碰礁石，同时验证折叠状态下所有部件不会互相挤压，保证收纳后外形规整。
