船用起重连接鹈鹕钩快脱结构设计

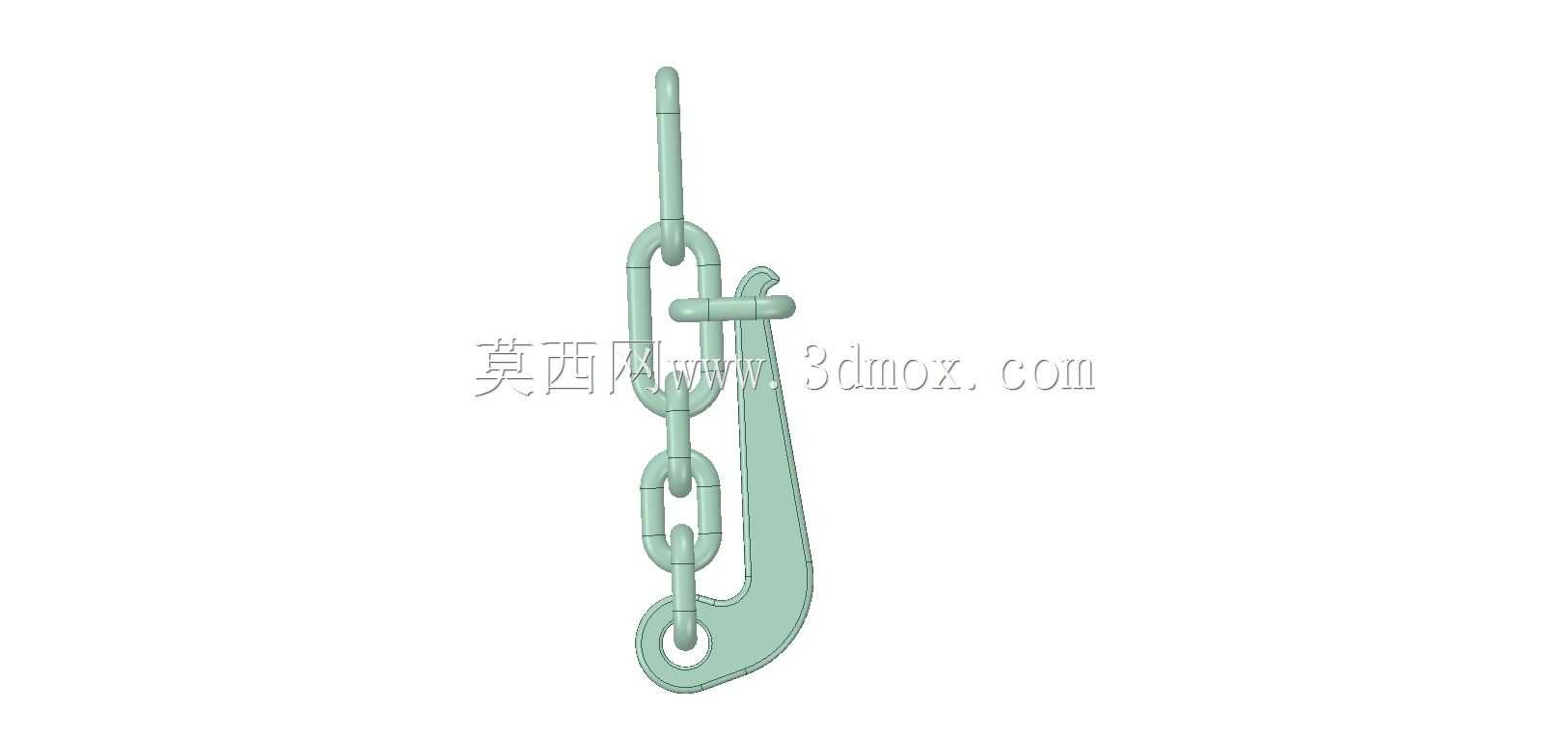

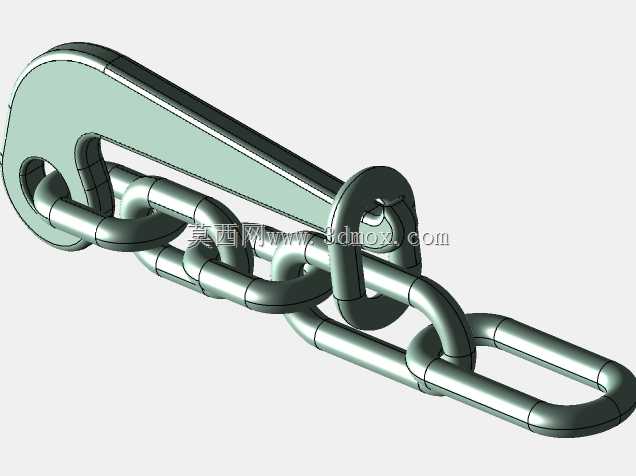

　　在船舶系泊、甲板起重、救生设备投放这类作业场景里，索具末端的快脱连接件直接决定作业效率与操作安全，这款鹈鹕钩的结构设计完全围绕海事作业的实际工况展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能需求。从结构组成来看，整套组件包含钩体、三级连接链环、横向锁止销三个核心部分，钩体采用长柄弧形承力结构，钩尖位置做了向内收的圆弧挡边，避免挂接的绳索、吊环在受拉状态下从钩口滑脱，钩身的弧形过渡区域全部做了等壁厚设计，在三维建模阶段就通过曲率连续检查消除了应力集中的锐角棱边，保证受拉时载荷能沿着钩身均匀传递到上端的连接孔位置，不会出现局部应力超限导致的塑性变形。上端的三级链环采用互扣式活动连接，每一段链环都能在相邻环的铰接位置自由转动，

　　这种设计能抵消索具受拉时产生的扭转力矩，不管起吊或系泊时绳索出现哪个方向的偏角，钩体都能自动调整到与载荷方向一致的承力姿态，避免钩体受侧向弯矩导致的变形或断裂。横向的锁止销是整个结构的核心快脱部件，销体穿过钩身上端的两个同轴通孔，常态下依靠自身重力与链环的限位保持在锁止位置，刚好挡住钩口的开放区域，防止挂接的吊具意外脱出；需要脱钩时，操作人员只需要向上拔出锁止销，钩口就会完全开放，挂接的索具可以直接从钩体侧面滑出，不需要像普通卸扣那样完全拧下销轴，在紧急释放救生筏、快速脱开系泊缆绳这类场景下，能把操作时间压缩到1秒以内，完全符合海事作业的快响应要求。在安装边界的设计上，钩体上端的连接孔内径与配套链环的杆径采用间隙配合，

　　间隙量控制在0.2mm到0.3mm之间，既保证链环转动灵活，又不会因为间隙过大导致受拉时出现冲击载荷；锁止销的长度比钩身两侧通孔的外侧间距长出15mm，拔出时不需要完全抽出销体就能解锁钩口，同时销体上端做了直径加大的挡头，避免操作时销体从孔中完全掉落遗失。钩身的承力截面按照额定工作载荷的5倍安全系数设计，弧形钩身的内侧曲率半径适配常规直径的化纤缆绳、钢丝绳吊索，不会因为曲率过小割断缆绳纤维，也不会因为曲率过大导致挂接小尺寸吊环时出现卡滞。实际建模过程中，所有铰接位置都做了运动干涉检查，链环在全角度转动时不会和钩身、锁止销发生磕碰，锁止销在插拔行程内也不会和上端链环出现运动干涉，保证实体加工装配后动作顺畅。这类鹈鹕钩除了船用场景外，

　　也可用于临时起重作业的快速挂接、户外救援装备的索具连接，结构没有复杂的弹性零件，依靠纯机械结构实现锁止与快脱，在高盐雾、高湿度的恶劣环境下也不会因为零件锈蚀出现功能失效，维护时只需要定期在铰接位置涂抹润滑脂，就能保证长期可靠工作。钩体的外表面全部做了圆弧倒角处理，没有尖锐的棱角，操作人员在甲板上戴防滑手套操作时不会被划伤，挂接缆绳时也不会刮伤缆绳的防护层，延长配套索具的使用寿命。
