内河观光三体客运船舶结构设计

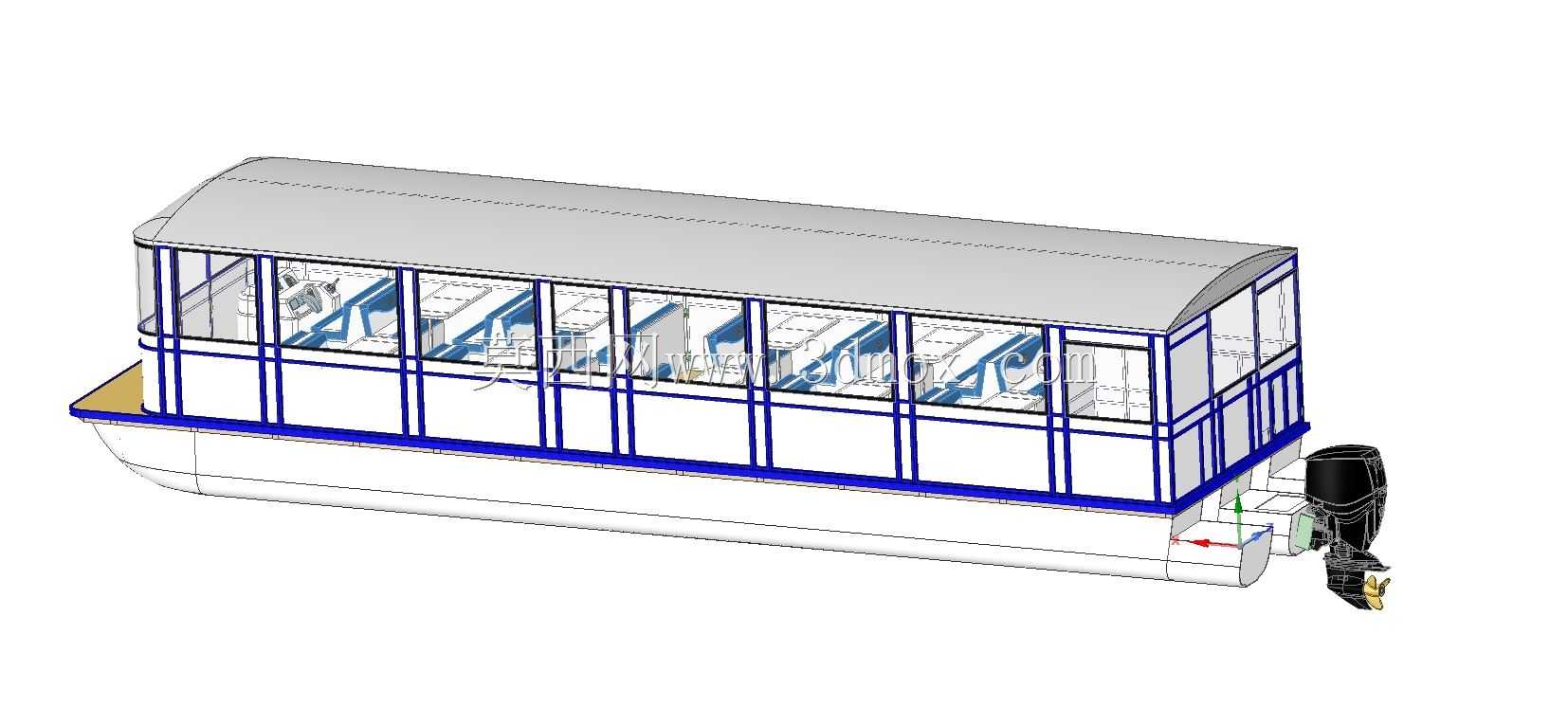

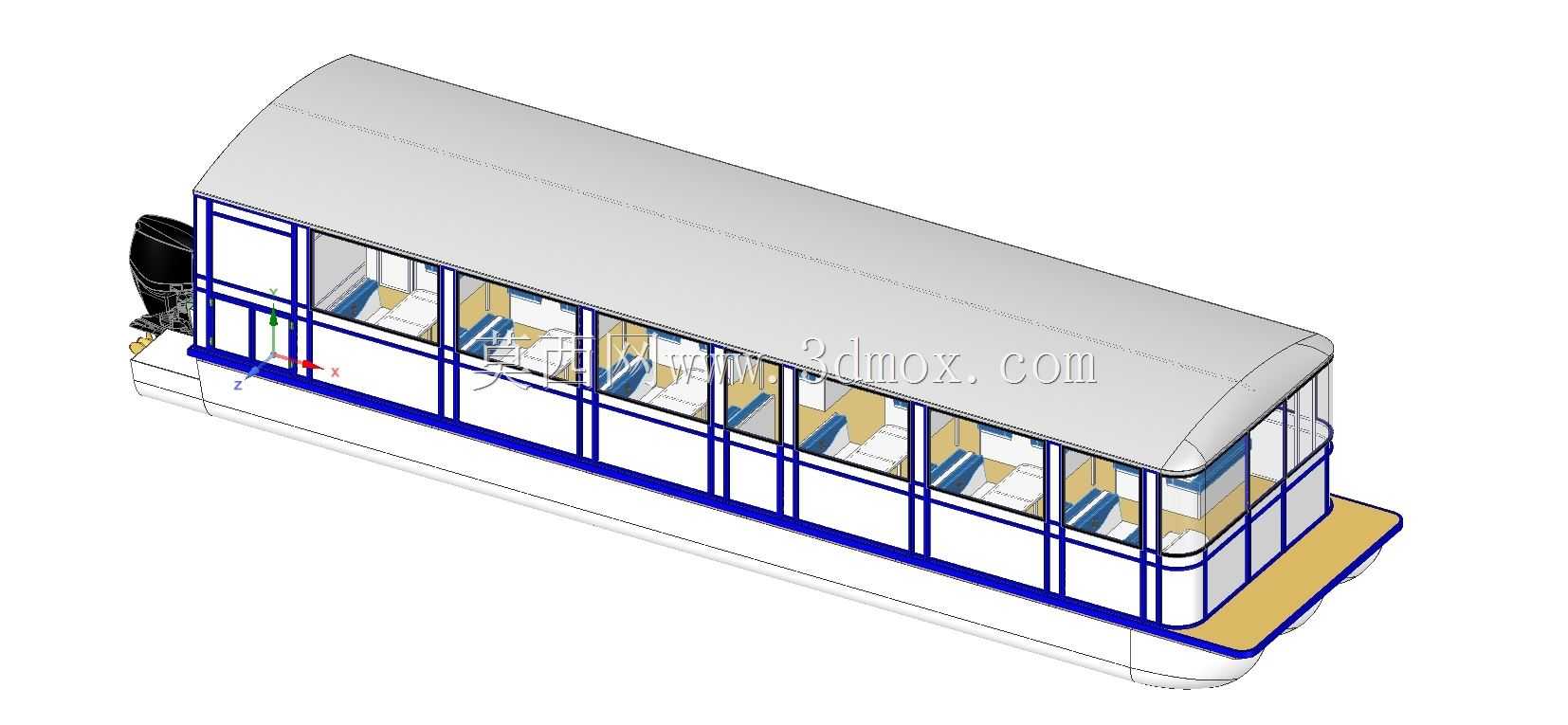

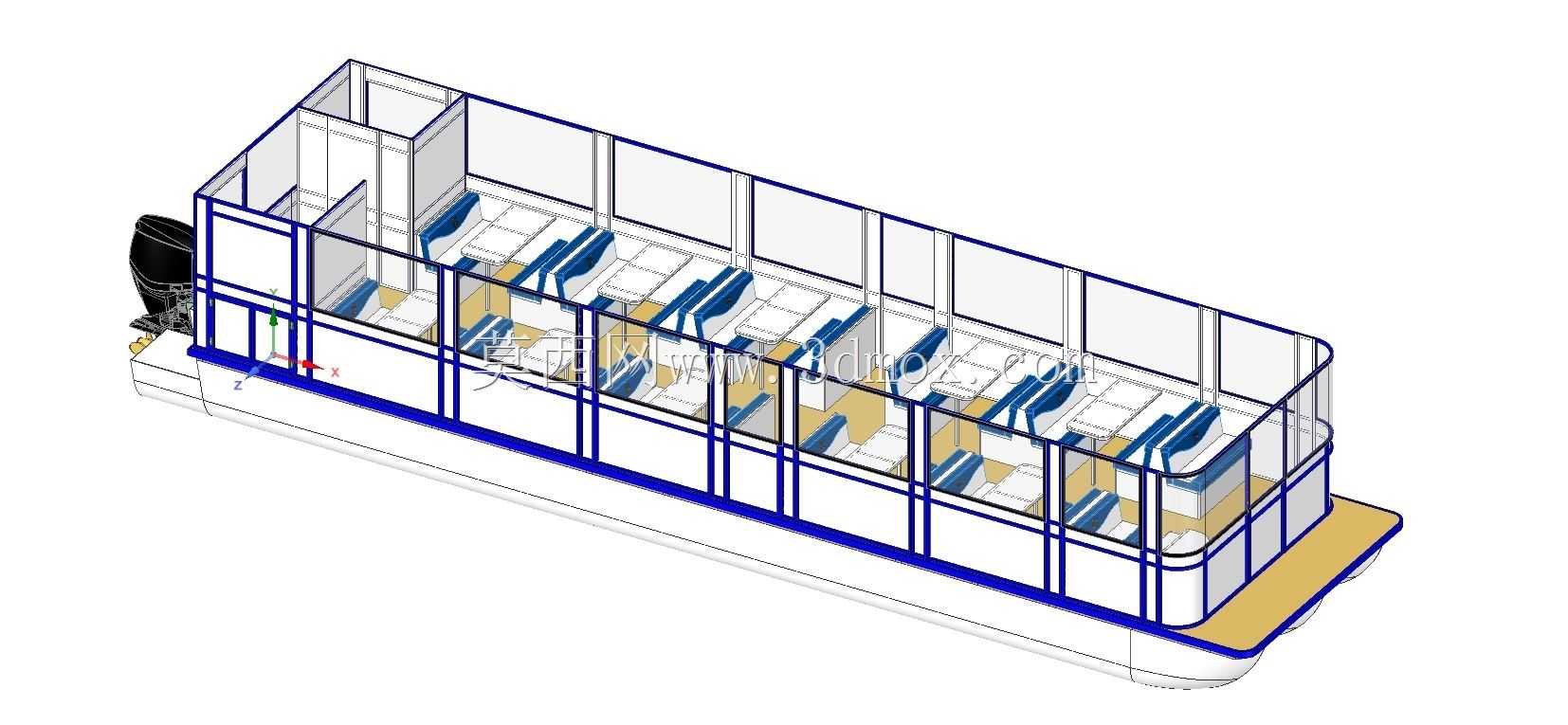

　　这款三体构型的内河客运船舶，主要面向城市内河观光、短途滨水通勤、景区水域接驳等场景使用，相比常规单体客船，三体结构的主船体两侧设置片体，大幅提升了航行过程中的横向稳定性，即便在内河常见的横风、会船涌浪工况下，也能有效降低船体横摇幅度，提升乘客乘坐舒适度，同时片体结构也拓展了甲板可用面积，在同等主船体尺寸下能够布置更多载客空间。从结构设计来看，整船采用玻璃围蔽的客舱布局，客舱侧壁采用框架式金属型材作为支撑骨架，镶嵌透明围护板材，既能够阻挡航行过程中的风、雨、飞溅水花，又不会遮挡乘客观光视野，适配内河观光的使用需求。客舱内部座椅采用双排对称布置，单排座椅沿船体纵向排布，座椅之间预留足够的通行过道，方便乘客上下船以及在舱内移动，

　　过道宽度满足单人正常通行以及应急疏散的尺寸要求，客舱靠近船艉的位置预留了动力设备安装空间，可适配外挂式舷外机作为推进动力，安装边界匹配常规中小功率舷外机的安装尺寸，不需要额外做复杂的结构改造即可完成动力挂载。船体主甲板边缘做了防滑处理，甲板与客舱地板齐平，降低乘客上下船的绊倒风险，客舱的框架结构采用等间距排布的竖向支撑柱，配合横向的顶架、底架形成整体受力框架，在保证结构强度的同时尽可能减少型材用量，控制整船自重，降低航行过程中的动力消耗。三体结构的片体与主船体采用刚性连接，连接部位做了结构加强处理，能够承受航行过程中片体受到的水流冲击力以及波浪拍击力，片体的线型设计做了减阻优化，降低航行阻力，提升燃油或者电能的使用效率。

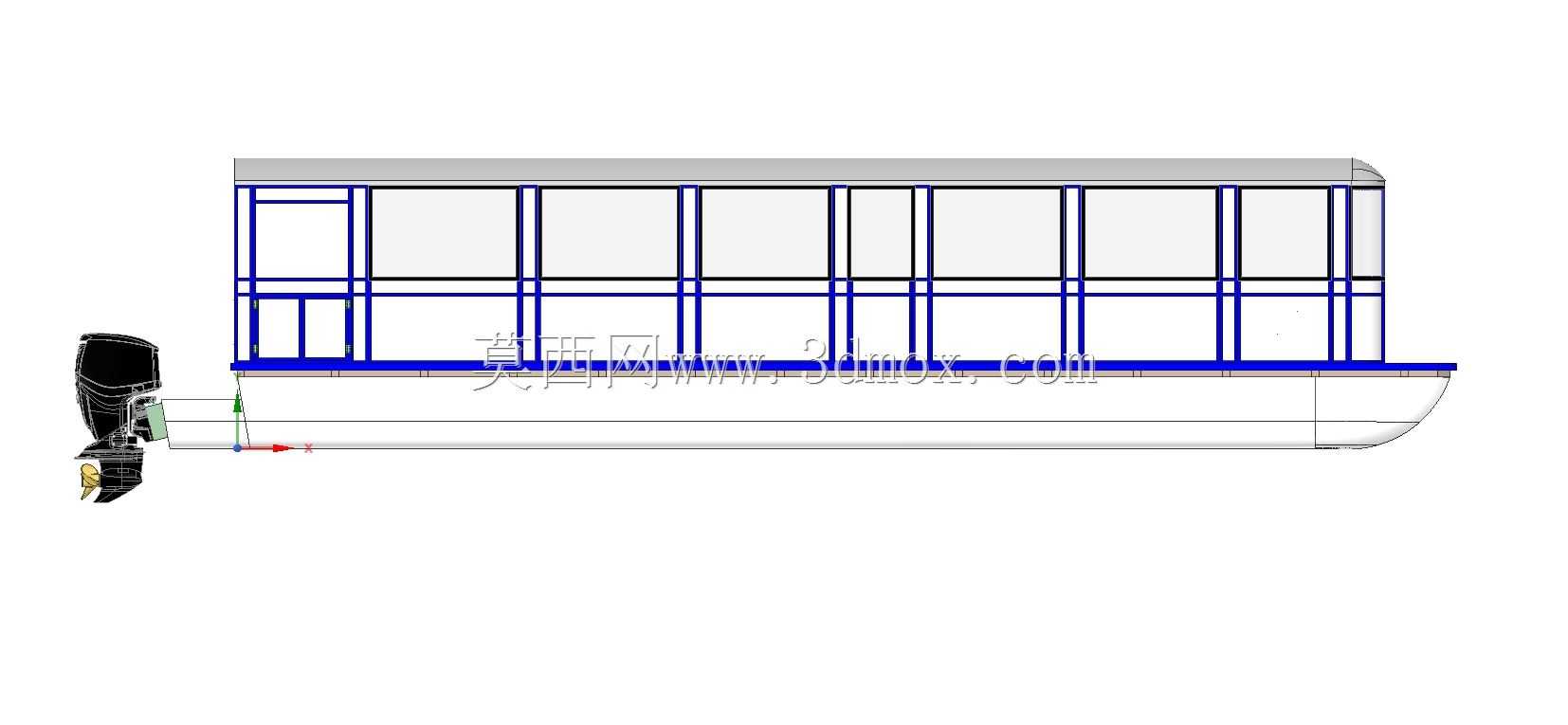

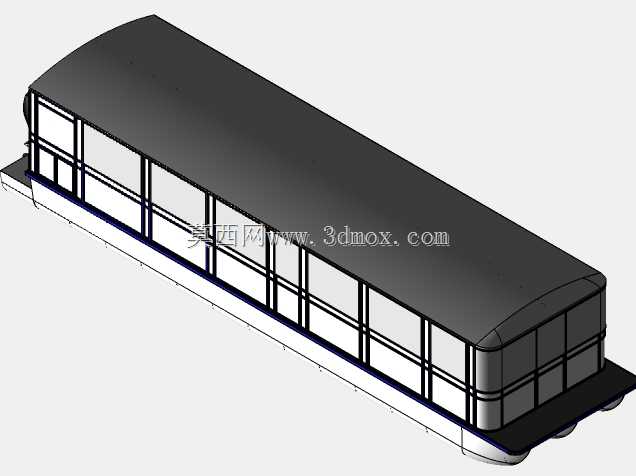

　　客舱顶部采用平顶设计，既可以作为遮阳挡雨的顶棚结构，也预留了后期加装照明、通风、观光标识等附属设施的安装位置，顶部框架的载荷冗余满足常规附属设备的安装承重要求。船艏位置做了圆弧过渡处理，减少航行时的兴波阻力，同时避免船艏过于尖锐带来的停靠碰撞风险，船艉的甲板区域预留了动力操作空间，方便驾控人员操作推进设备以及观察船艉方向的水域情况。在安装边界设计上，整船的外形尺寸适配内河常见的观光码头停靠要求，吃水深度控制在浅吃水范围，能够适应城市内河、景区湖泊等水深较浅的水域通航要求，不会出现搁浅风险。客舱的围护结构采用快装式设计，后期维护更换透明板材时不需要拆解整体框架，降低运维成本，座椅的安装位置预留了通用的安装孔位，

　　可根据实际运营需求更换不同款式的客运座椅，也可以根据需要调整座椅排布密度，适配不同的载客量需求。船体底部的结构做了防擦碰设计，在靠近码头停靠的一侧设置了防撞条安装位，可加装橡胶防撞条，减少停靠时与码头的碰撞损伤。从受力角度分析，三体结构将船体的浮力分布在主船体和两侧片体上，降低了单位面积的吃水压力，在同等排水量下吃水更浅，同时横向的稳性力臂更长，在乘客集中在客舱一侧观景的偏载工况下，也能保证足够的稳性余量，避免出现侧倾风险。客舱的框架连接节点采用角件加强的方式，保证框架整体的抗扭强度，应对航行过程中波浪带来的交变载荷，减少结构疲劳损伤的概率。
