单体竞赛帆船船体结构三维设计

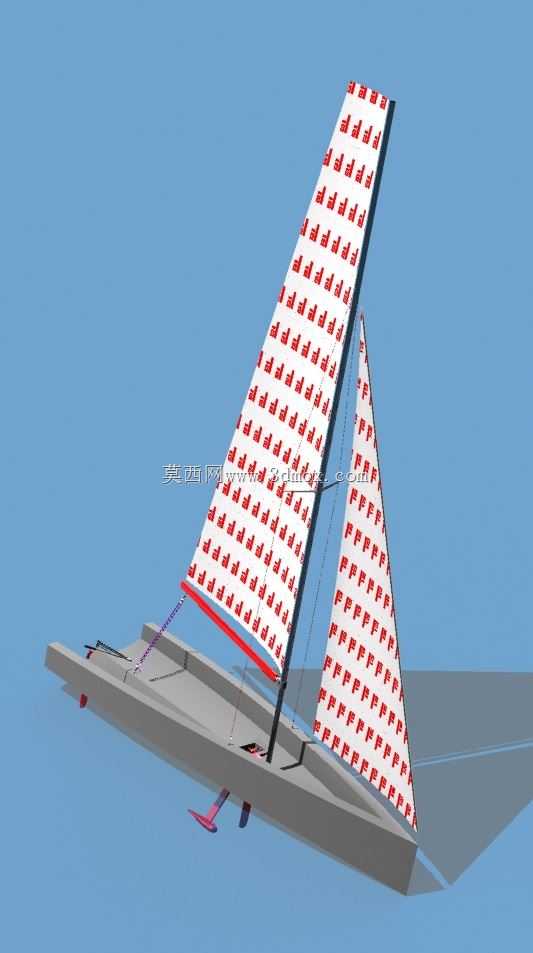

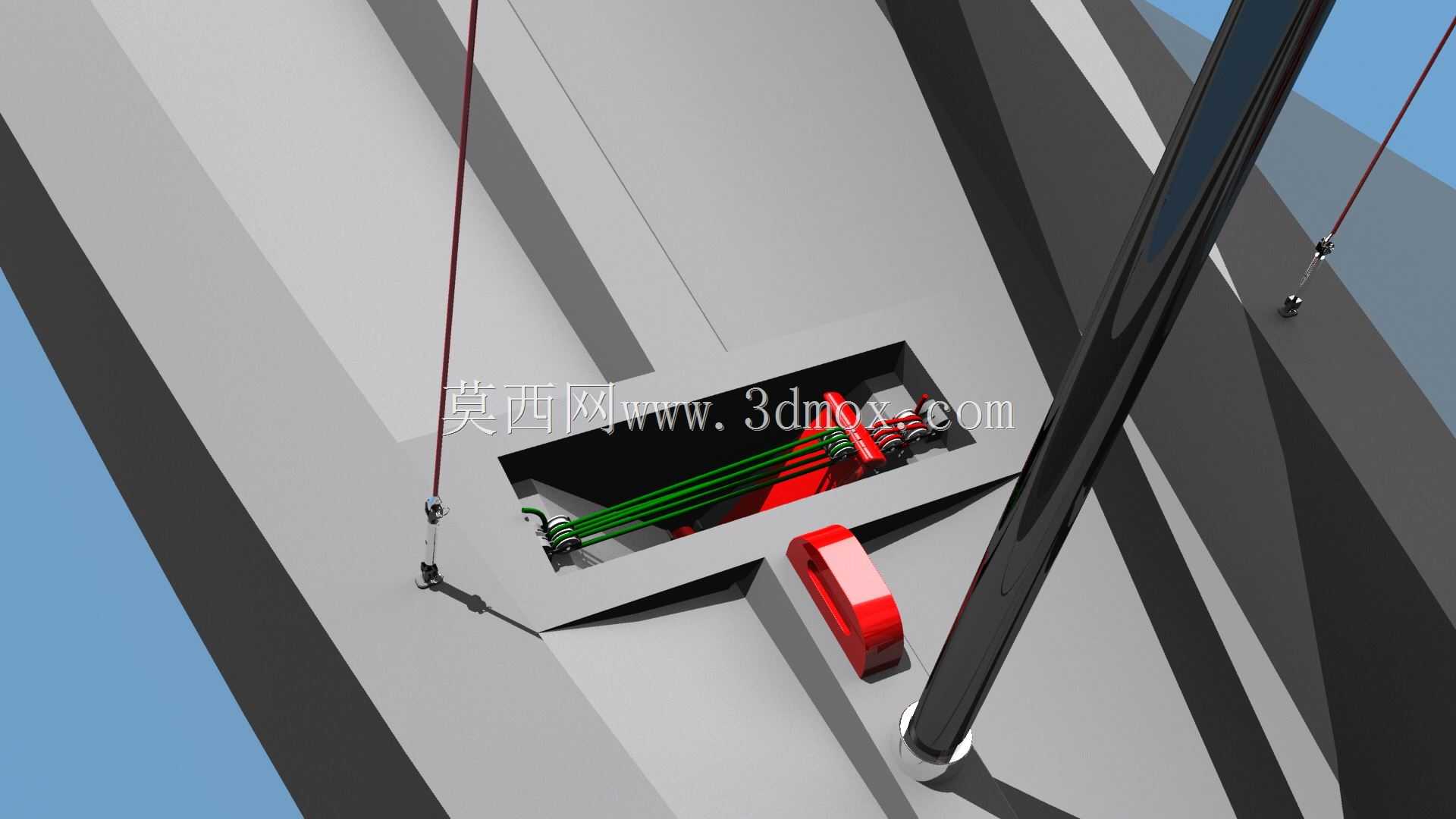

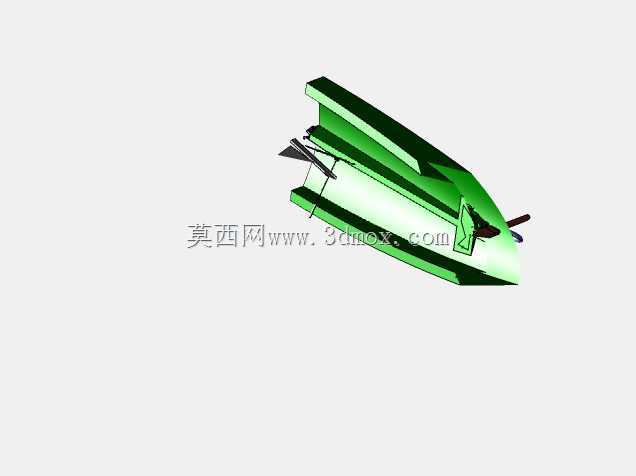

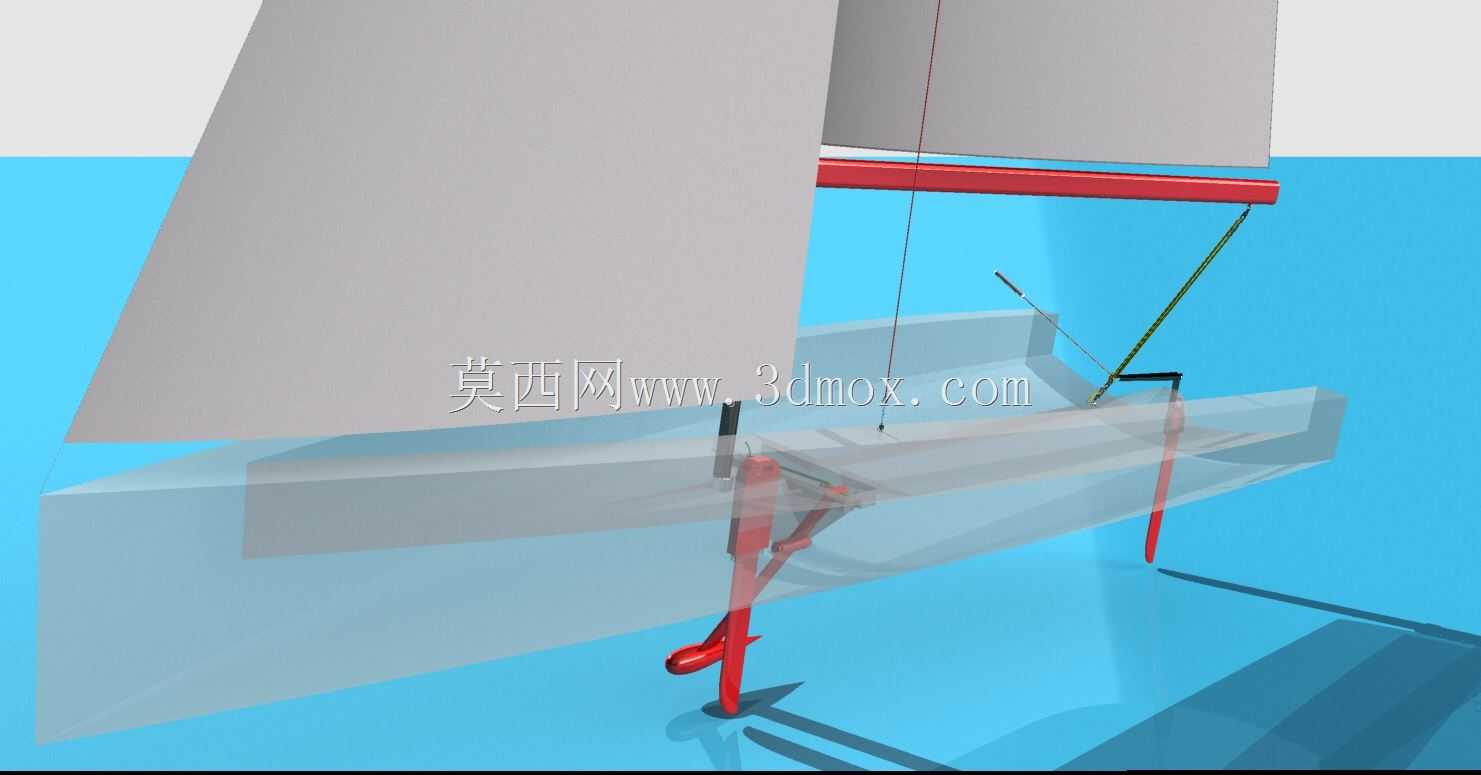

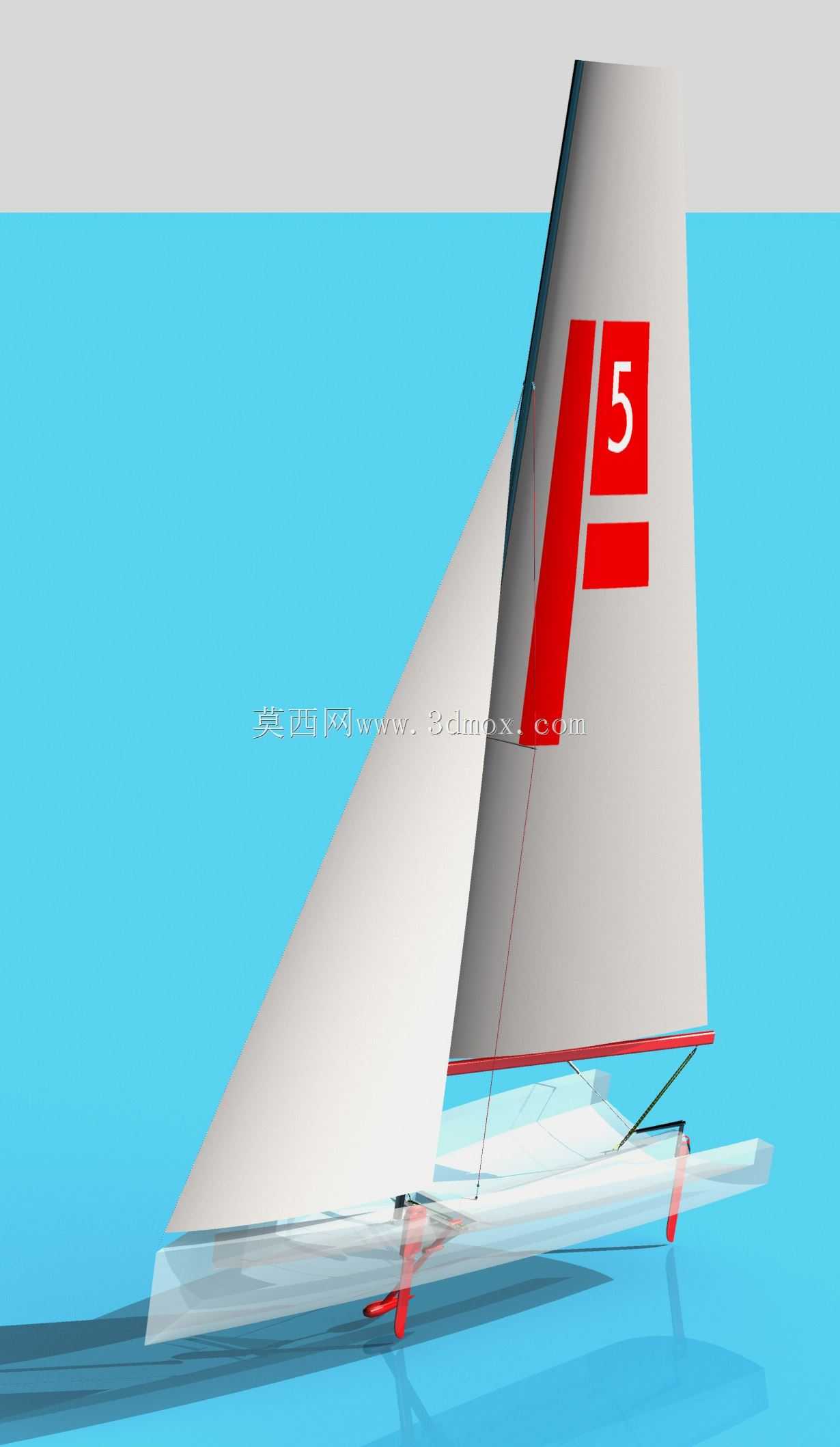

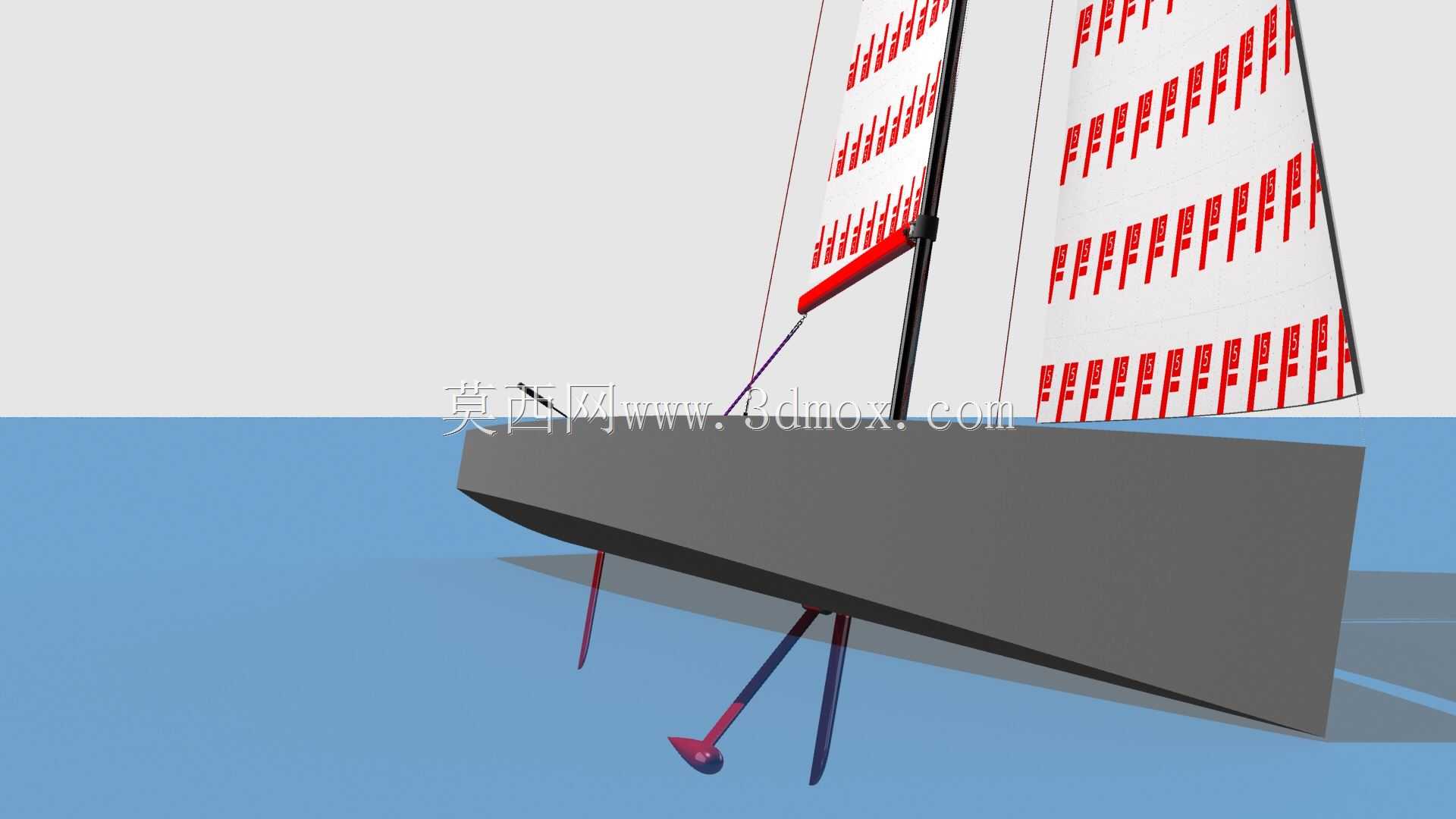

这款单体帆船的三维建模，最初是为了验证近岸小型竞赛帆船的结构合理性而启动的，日常可用于青少年帆船教学、近岸休闲航行、俱乐部赛事训练等场景，区别于大型远洋帆船，该设计主打轻量化、易操控的特性，适配近岸浅水区的航行需求。建模过程中最先敲定的是船体的线型，参考同类小型帆船的水动力表现，先在草绘阶段勾勒出船首的破浪倾角、船身中部的最大宽度位置，以及船尾的收窄弧度，确保航行时的兴波阻力控制在合理区间，船身主体采用薄壳结构设计，预留了内部压载舱的安装空间，避免航行时出现过度侧倾。帆装部分的建模优先匹配桅杆的安装边界，桅杆采用插接式固定结构，在船身甲板的对应位置预留了安装卡槽，主帆与前帆的轮廓按照竞赛级小帆船的帆面积比例绘制，帆面上的标识条按照实际航行时的风向观测需求排布，方便航行时快速判断帆面受风角度。稳向板与舵叶的结构是建模时的重点，稳向板采用可收放式设计，在船底预留了滑动安装槽，浅水区航行时可将稳向板收起减少吃水深度，深水区航行时放下稳向板提升抗侧漂能力，舵叶的转动轴位置经过反复调整，确保舵效响应灵敏，不会出现舵力过大导致的操控费力问题。建模时先从船身的基准平面开始绘制，先做出船体的对称中心面，绘制各站位的横剖线，通过曲面放样生成完整的船身外壳，再对船身边缘做倒圆角处理，避免应力集中；之后单独绘制甲板结构，预留出桅杆安装位、舵系安装位、稳向板槽位，再将甲板与船身做布尔合并；帆装部分先绘制桅杆的圆柱实体，再通过曲面拉伸做出帆面的基础形态，添加帆骨的支撑结构，最后调整帆面的弧度模拟受风时的自然形态；稳向板与舵叶单独绘制零件后，按照实际装配关系添加装配约束，验证收放、转动过程中是否存在结构干涉。整个模型的外形尺寸严格按照小型竞赛帆船的常规规格设定，船长控制在适合单人或双人操控的区间，船宽保证航行时的初始稳性，吃水深度在稳向板收起时可满足近岸浅滩的通行要求，所有安装边界都预留了标准件的装配余量，后续如果要深化设计，可以直接在现有模型基础上添加索具、滑轮、座椅等附属结构，也可以导入仿真模块做水动力性能验证，对于刚接触船舶三维建模的设计者来说，这个模型也可以作为基础框架，练习曲面建模、装配约束、干涉检查等常用操作，建模过程中特意简化了非核心的复杂内饰结构，把建模重心放在航行相关的核心结构上，确保结构逻辑清晰，符合实际帆船的机械原理。
