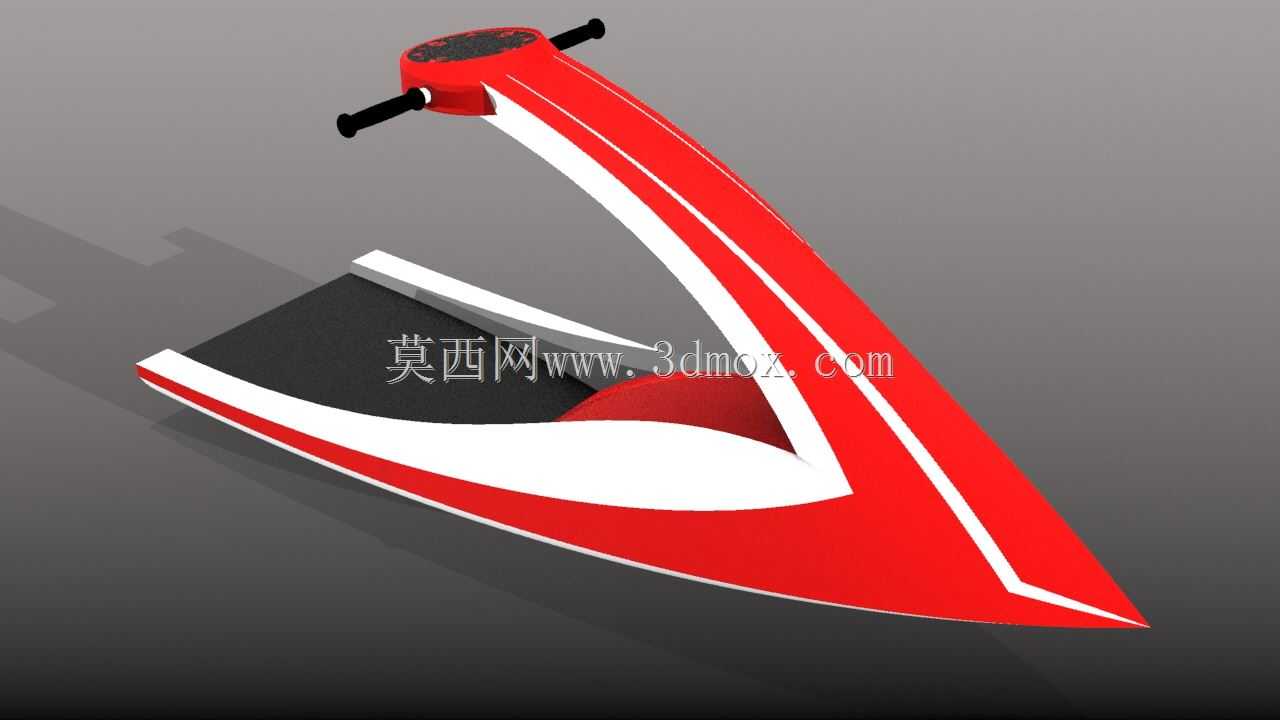

红白配色V型儿童脚踏滑板车结构设计

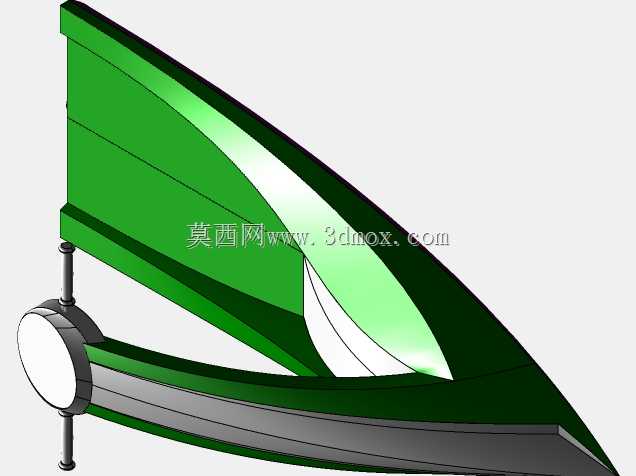

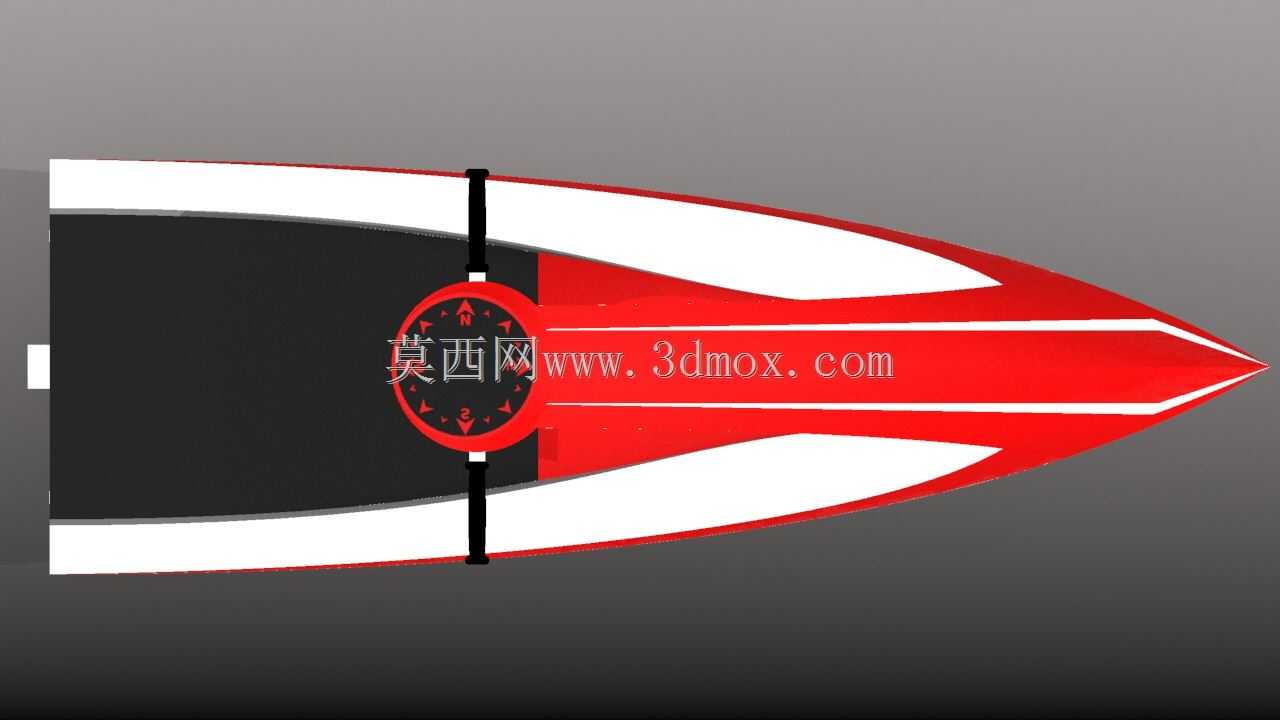

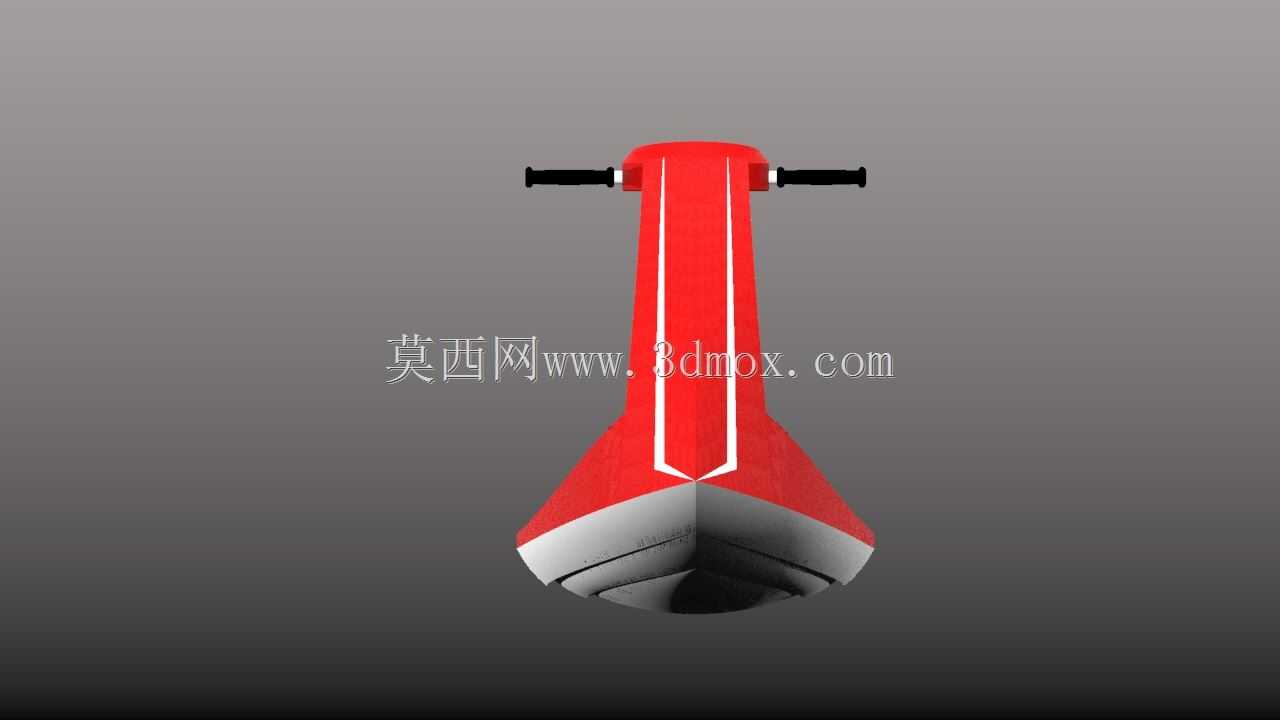

这款V型结构的儿童脚踏滑板车，主要面向低龄儿童户外休闲、小区代步、亲子互动场景使用，区别于常规直板式滑板车，其V型主体结构在滑行过程中能借助车身结构的形变反馈，给使用者提供更稳定的侧向支撑，降低儿童初学滑行时侧翻的风险。从功能特性来看，车头位置设置的横向握把采用防滑橡胶套包裹，握把直径适配儿童手掌抓握尺寸，转向时的阻尼经过调校，不会出现过度灵敏导致的转向失控问题，脚踏区域做了磨砂防滑纹理处理，即便鞋底沾有少量水渍、浮尘，也能保证脚部与踏板的摩擦力足够，避免滑行过程中脚滑脱离踏板。设计思路上，最初的方案是常规直板踏板结构，在做受力仿真时发现，直板结构在儿童单脚发力蹬地时，车身单侧受力容易出现应力集中在踏板中部的问题，长期使用容易出现踏板弯折变形，后续调整为V型一体式主体结构，将受力点分散到两侧的V型边梁上，同时在V型结构的夹角位置做了圆弧过渡加强，既优化了受力路径，也让整体造型更具辨识度。外形尺寸方面，整车长度控制在850mm左右，握把离地高度为720mm，踏板最低处离地高度为80mm，这个尺寸边界适配3到6岁、身高在90cm到120cm区间的儿童使用，安装时不需要额外复杂的装配步骤，握把与主体采用快拆结构连接，松开锁紧卡扣即可调整握把角度，收纳时可以将握把折叠贴合在主体上，减少存放占用的空间。建模过程中，先绘制V型主体的中心引导线，确定两侧边梁的开合角度为28度，这个角度是经过多次模拟滑行姿态确定的，角度过小会导致脚踏区域宽度不足，角度过大则会增加整车宽度影响通行性；之后通过扫掠命令生成主体的基础实体，对边角位置做R15到R30不等的圆角处理，避免尖锐边角磕碰造成伤害；握把部分单独绘制子装配体，将橡胶握套、金属把横、锁紧卡扣分别建模后装配到主体的车头安装位，最后对脚踏区域的防滑纹理做阵列特征，调整纹理的凸起高度为1.2mm，既保证防滑效果，也不会硌脚影响踩踏舒适度。建模完成后对整车做了干涉检查，确认折叠结构、转向结构在活动范围内没有零件干涉，同时对主体结构做了静力学仿真，施加100kg的垂直载荷时，主体最大形变量为0.8mm，满足日常使用的强度要求。
