带偏心驱动结构的皮艇座椅座舱总成

　　这套带偏心机构的皮艇座舱座椅结构，主要面向小型休闲皮划艇、单人路亚艇的改装与量产配套场景，在近岸休闲垂钓、平缓水域漂流、景区水上观光载具的配套部件中应用较多。不同于普通固定式皮艇座椅，这套结构集成了偏心驱动的调节功能，能够在不改变艇体主体安装位的前提下，实现座椅姿态的小幅动态调整，适配不同体重、不同操作习惯的驾乘人员使用需求。从实际使用场景来看，普通皮艇座椅多为硬固定结构，驾乘人员长时间保持同一坐姿容易产生腰部疲劳，尤其是在垂钓过程中需要频繁调整身体重心来适配抛竿、控鱼的动作，固定式座椅往往会限制身体活动范围，甚至在重心偏移时带来侧翻风险。这套偏心机构的设计核心，就是通过偏心轮的转动位移，带动座椅底座产生小范围的水平与倾角联动，

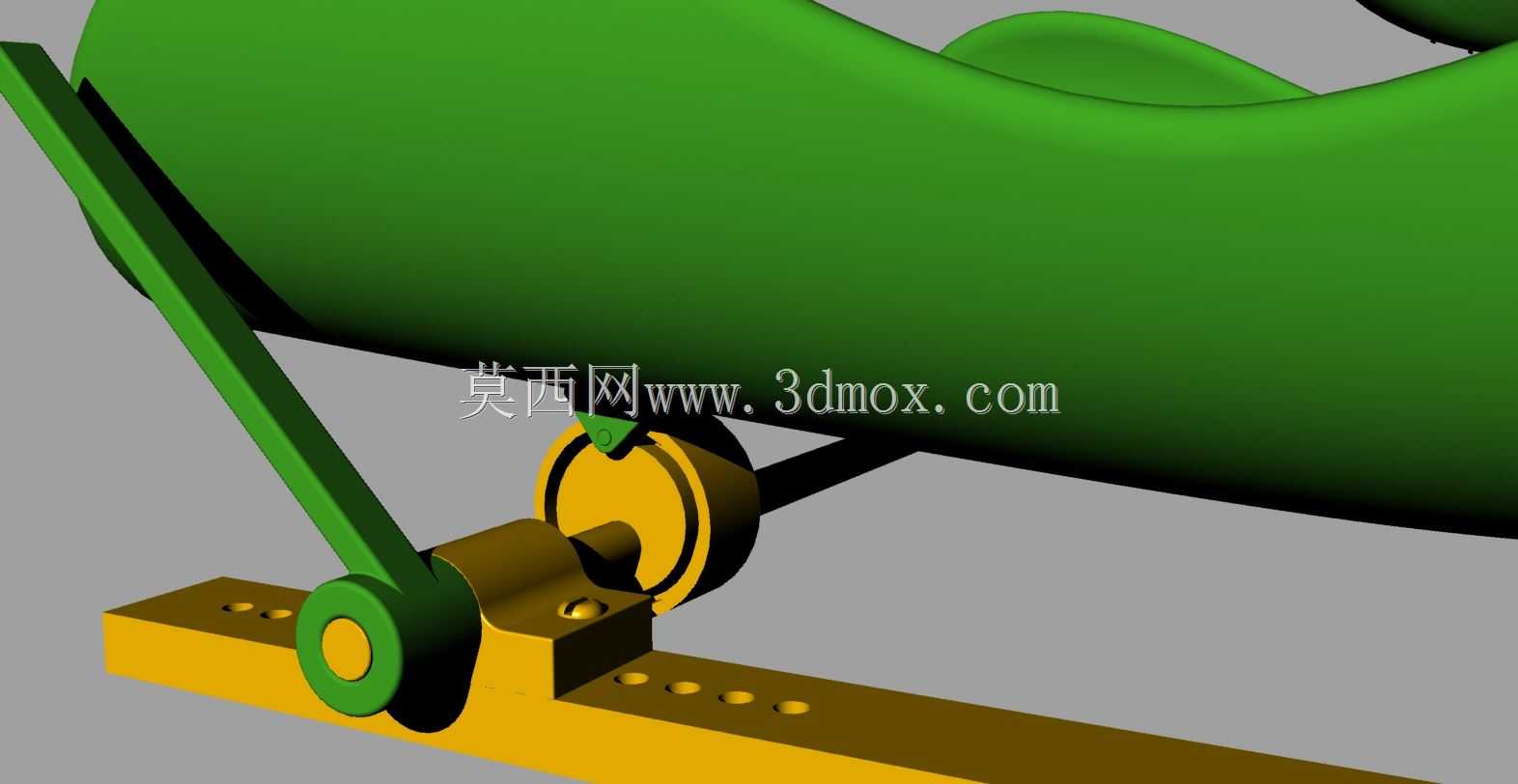

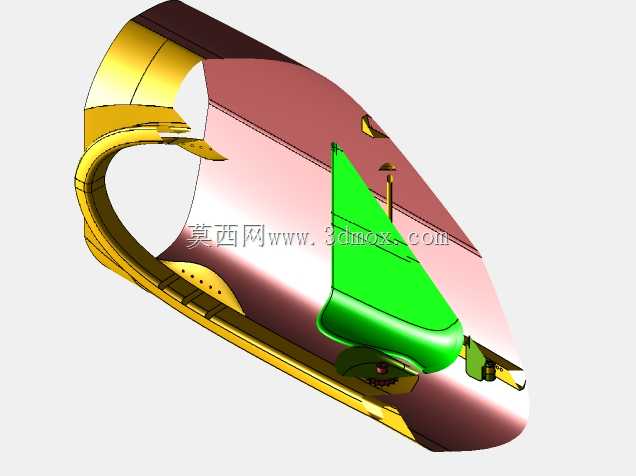

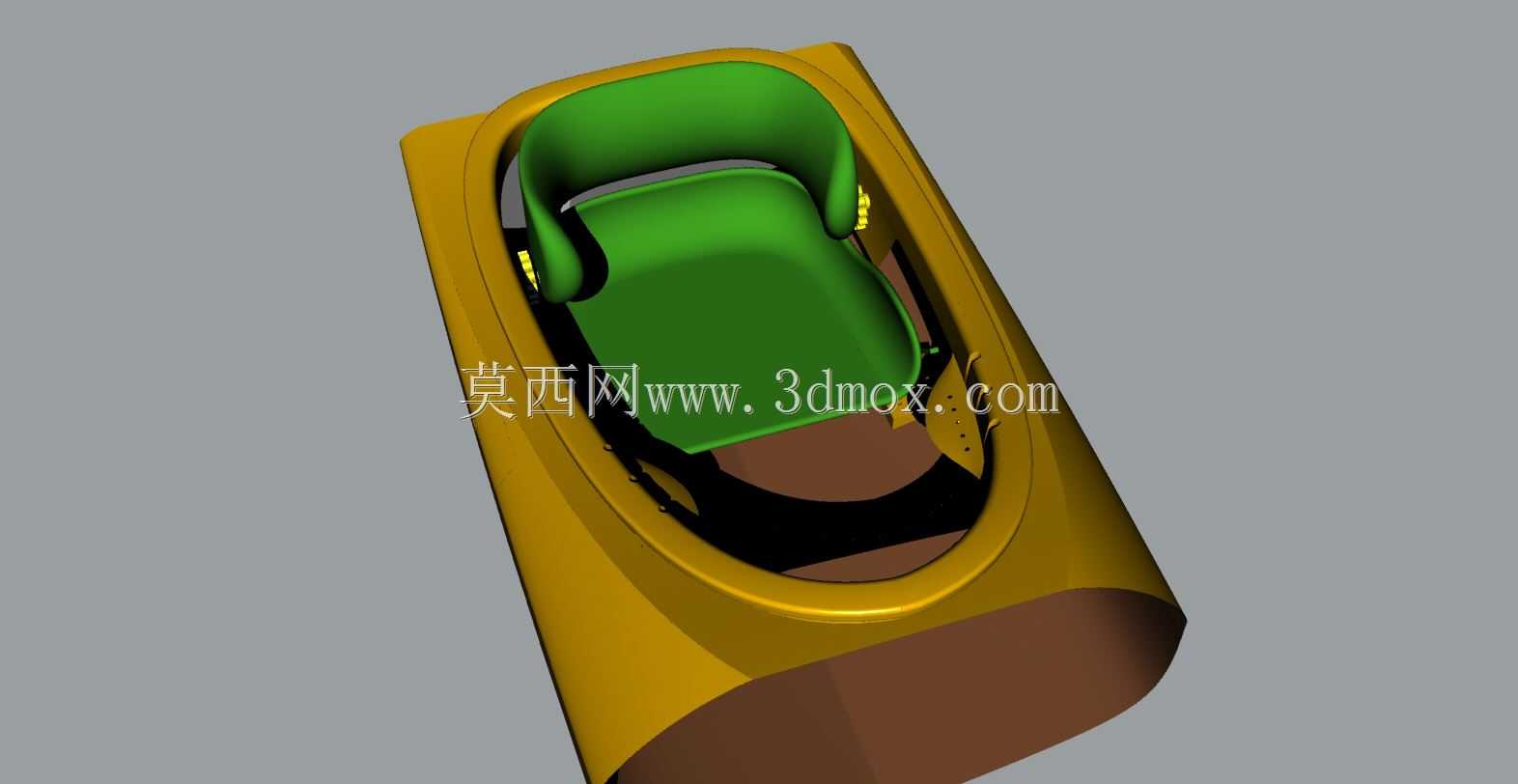

　　既可以在驾乘时提供一定的缓冲浮动效果，抵消水面波浪带来的细碎颠簸，也能在需要调整坐姿时，通过偏心锁止结构固定在不同的倾角位置，让腰部获得更合理的支撑角度。在结构设计思路上，整个座舱总成采用分层嵌套的布局，最外层是与艇体贴合的金色承力壳体，曲面完全匹配小型皮艇中部的座舱凹陷轮廓，安装时不需要对原有艇体做大规模切割改造，只需要对应艇体预留的四个安装孔位做螺栓固定即可，安装边界的宽度控制在380毫米以内，长度适配520毫米的标准单人皮艇座舱开口，能够直接替换多数量产休闲皮艇的原厂座椅总成。中间层是偏心机构的安装腔体，偏心轮采用耐磨工程塑料材质，转轴位置镶嵌铜套降低转动摩擦，整个偏心行程控制在35毫米以内，既保证足够的调节量，

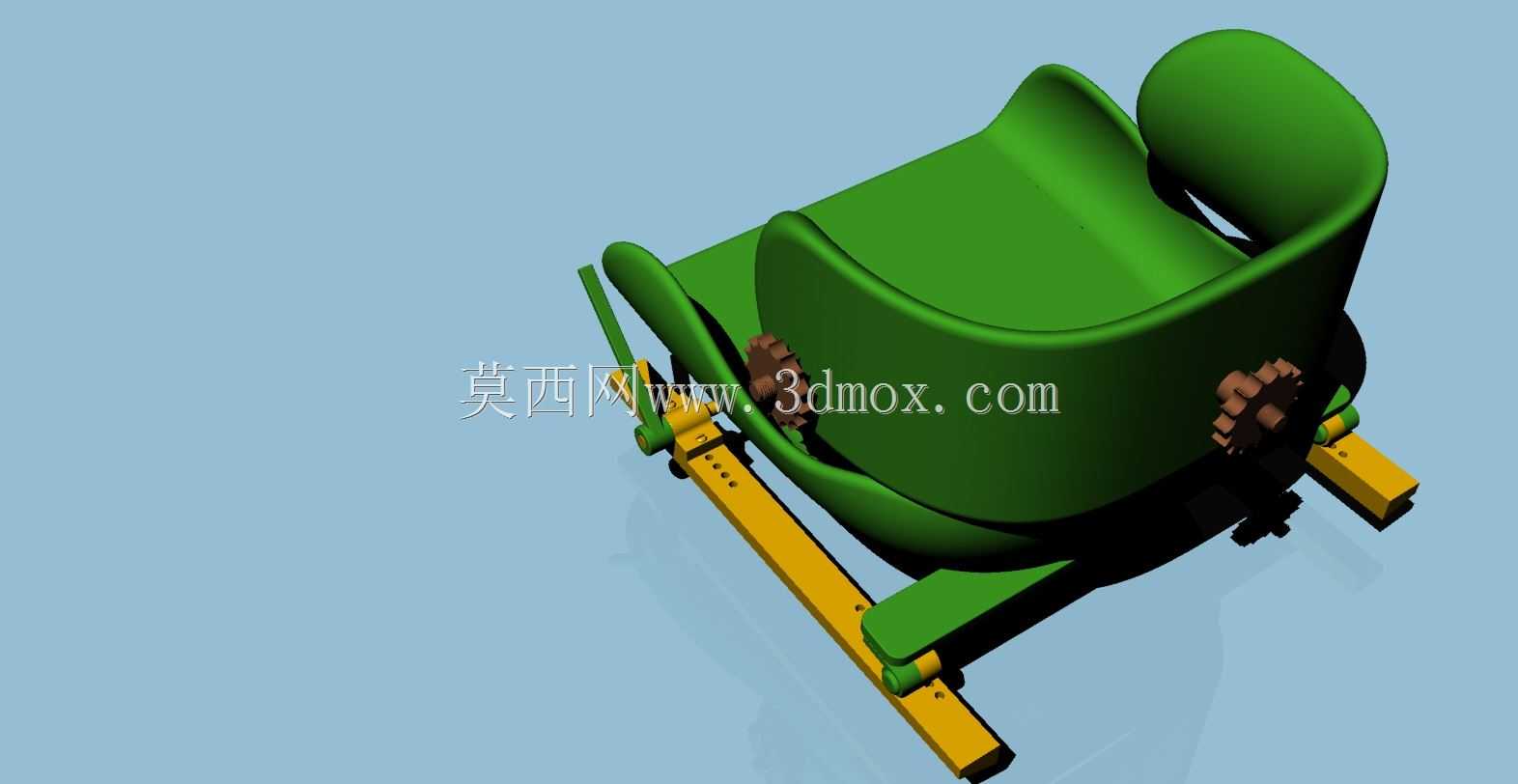

　　又不会因为位移过大导致座椅重心超出艇体的稳定浮心范围，避免调节过程中出现艇体侧倾的安全隐患。最上层的绿色座椅部分采用一体化曲面成型设计，座面的凹陷深度为70毫米，靠背的弧度贴合人体腰椎的自然曲度，两侧的扶手凸起高度为120毫米，能够在艇体小幅晃动时给身体提供侧向支撑，座面底部与偏心机构的连接盘采用快拆结构，后期维护更换时不需要拆解整个座舱壳体，只需要拧下连接盘的四颗固定螺丝就能单独拆下座椅部分。从功能特性来看，这套结构除了姿态调节的核心功能外，还在座舱壳体的底部预留了储物腔体的安装位，能够放置小型防水储物盒，存放手机、钥匙、小配件等随身物品，座舱边缘的翻边结构做了加厚处理，能够在人员上下艇时承受踩踏载荷，

　　静态承重测试可以满足120公斤以内的驾乘人员使用需求。偏心机构的锁止结构采用档位式设计，一共设置了5个固定档位，调节时只需要扳动侧面的解锁拨杆，调整到合适角度后松开拨杆就能自动锁止，不需要额外的旋钮或者紧固件操作，在水面上单手就能完成调节动作，适配水上操作的实际使用环境。在建模细节处理上，所有的曲面过渡都做了圆角处理，避免应力集中导致的部件开裂，尤其是座舱壳体与艇体接触的边缘位置，做了2毫米的内凹让位槽，安装时可以在槽内填充防水密封胶条，避免座舱位置出现渗水问题。偏心轮的运动轨迹在建模阶段就做了干涉检查，确保整个调节行程内，座椅部分与座舱壳体之间不会出现摩擦碰撞，转轴的配合间隙控制在0.2毫米，既保证转动顺畅，又不会出现旷量导致的座椅晃动。座椅表面的曲面做了防滑纹理的预留位，后期量产时可以直接在模具上蚀纹，不需要额外粘贴防滑垫，减少后期装配的工序。从安装适配的角度来说，整个总成的重量控制在2.8公斤，不会给小型皮艇增加过多的负载，影响艇体的吃水深度，安装孔位采用通用的横向间距280毫米、纵向间距320毫米的标准布局，不仅适配皮艇安装，也可以改装在小型电动钓鱼船、水上自行车等单人水上载具上，拓展了部件的适用范围。
