筒仓配套空中输送行走廊道结构设计

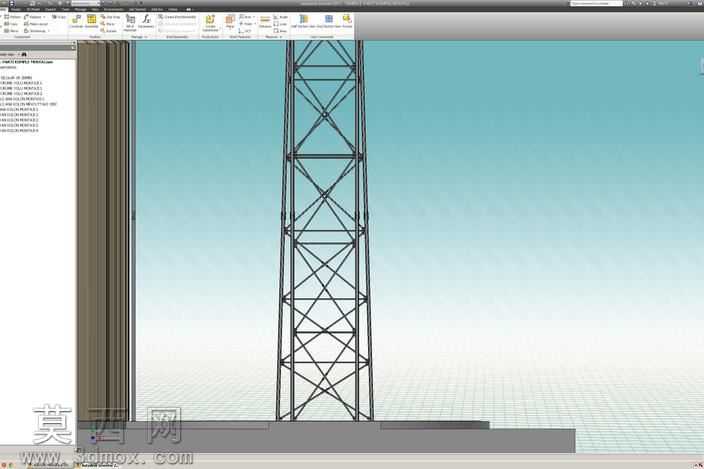

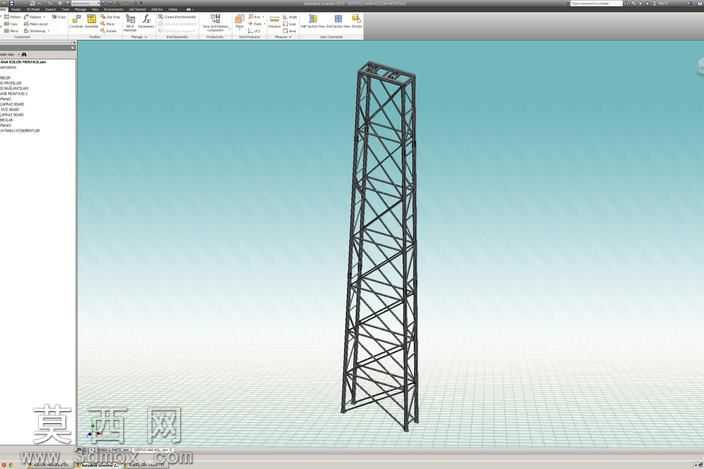

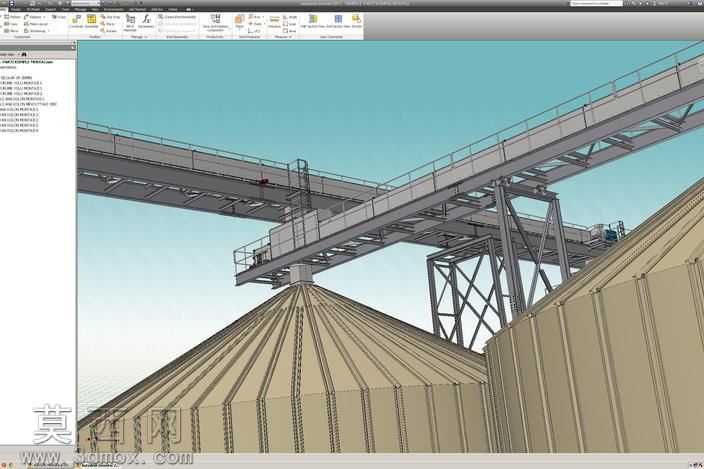

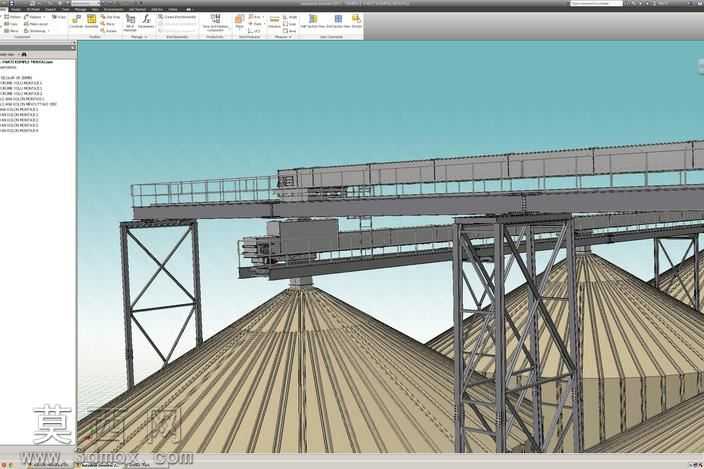

本作品为仓储场景下筒仓配套的空中输送行走廊道三维设计，整体采用全钢结构建模思路，在三维建模过程中首先完成场景基准定位，以多组锥顶筒仓的顶部出料口位置为布局锚点，确定廊道的走向、标高与衔接点位，确保输送路径能够顺畅对接不同筒仓的作业点位，满足散料输送与人员巡检行走的双重功能需求。建模阶段对廊道主体结构进行分层搭建：首先完成主承重桁架的参数化建模，采用型钢拼接的桁架结构作为廊道的承重主体，精准还原弦杆、腹杆的连接节点，每一处焊接衔接位置都做了细节处理，保证结构受力逻辑符合工业钢结构设计规范；随后搭建廊道的行走平台部分，铺设防滑步行板、设置双侧安全护栏，护栏的横杆、立杆间距按照工业巡检通道的安全标准设置，同时在廊道与筒仓顶部衔接的位置设计了过渡连接平台，搭配安全防护门结构，消除作业衔接处的安全隐患。针对廊道的支撑结构，根据不同位置的承重需求设计了格构式钢支撑塔架，塔架与地面、塔架与廊道主体的连接位置都做了加强节点设计，同时在长距离廊道段设置了伸缩缝结构，适配钢结构热胀冷缩的形变需求。材质渲染阶段，对钢结构部分采用哑光工业防锈漆材质，还原工业现场钢结构的真实质感，筒仓部分采用浅米色仓储专用板材材质，天空背景采用淡蓝色渐变环境光，搭配柔和的漫反射光照效果，清晰呈现整体结构的层次关系，避免阴影过重遮挡结构细节。设计过程中充分考虑了散料输送设备的安装空间，在廊道内部预留了输送设备的安装机位与检修通道宽度，同时兼顾巡检人员的行走空间需求，整体路径走向经过多轮优化，既缩短了不同筒仓之间的物料转运距离，也减少了钢结构的耗材用量，在满足结构强度的前提下实现轻量化设计，所有构件的尺寸参数都符合仓储输送设施的通用设计标准，可直接用于方案展示、结构校核与施工参考。
