25米长距离工业皮带输送设备三维设计

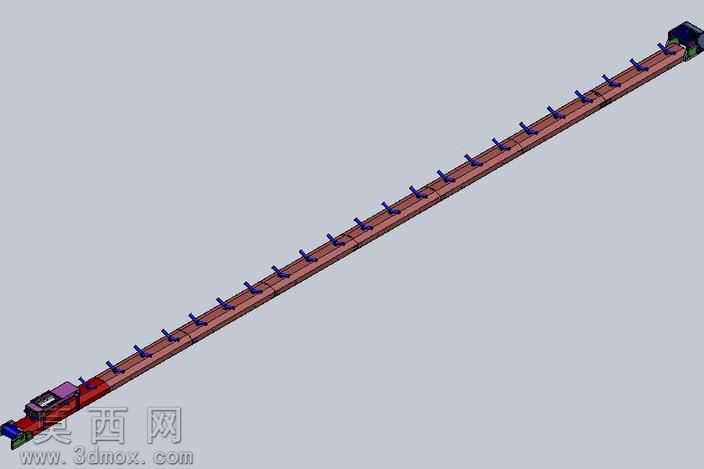

本作品为25米规格长距离皮带输送机的三维设计成果，建模阶段依托三维设计软件完成全参数化搭建，严格遵循长距离带式输送的工程设计规范，对设备各组成部分进行1:1等比例还原。建模过程中首先搭建整体机架的基准框架，采用型钢焊接机架的结构形式，逐段排布机架支撑立柱、横向连接梁与纵向承托梁，保证25米长跨度下机架的结构刚度，避免长距离输送过程中出现机架挠曲变形的问题。针对输送承载结构，建模时区分了上分支承载托辊组与下分支回程托辊组，按照合理的托辊间距完成排布，槽型托辊组采用标准化的槽角设计，保证散料输送过程中的物料对中性，避免输送过程中出现撒料问题；同时对驱动滚筒、改向滚筒的结构进行精细化建模，还原滚筒的包胶层结构、轴承座安装位与轴端连接结构，保证驱动端动力传递路径的结构合理性。张紧装置采用适配长距离输送的重锤式张紧结构，建模时还原了张紧滚筒的滑动导轨、重锤挂接结构与行程限位结构，可保证皮带在长时间运行后出现松弛时自动补偿张紧力，避免皮带打滑、跑偏等常见故障。导料槽、头部清扫器、空段清扫器等附属结构也逐一完成建模，导料槽设置在设备受料段，可引导物料准确落至皮带中部，清扫器结构贴合皮带表面，可及时刮除皮带表面粘附的物料，减少物料残留带来的滚筒磨损、皮带跑偏问题。材质渲染阶段，对不同部件赋予对应工程材质：机架结构赋予碳钢焊接件的哑光金属材质，输送皮带赋予黑色橡胶的耐磨材质，托辊、滚筒表面根据功能区分，包胶滚筒赋予粗糙橡胶材质，光面滚筒赋予光滑金属材质，防护罩等部件赋予醒目的工业涂装材质，通过渲染效果可直观区分不同部件的功能属性。整体设计围绕长距离散料输送的工况需求展开，各部件的安装位置、连接方式均符合实际设备的装配逻辑，可直接用于设备方案展示、结构校核、装配工艺模拟等场景，完整还原了长距离皮带输送机从驱动端到受料端的全部结构细节，清晰展现了带式输送设备的动力传递、物料承载、张紧调节、跑偏防护等核心功能的实现方式。
