休闲浮筒式观光游艇结构设计

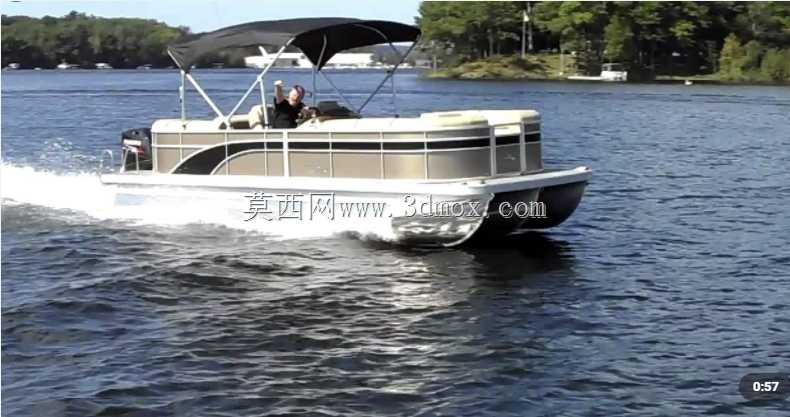

　　这款浮筒船的三维建模工作，最先要明确的是其核心应用场景——内陆湖泊、平缓河道的休闲观光与短途接驳，这类水域浪高通常不超过0.5米，对船体的抗浪性要求远低于海船，但对甲板可用面积、乘坐平稳性的要求更高。建模初始阶段，需要先敲定浮筒的核心参数，双浮筒的中心距直接决定船体横向稳定性，通常取1.8米到2.2米的区间，浮筒直径控制在0.6米到0.8米之间，单根浮筒长度要比上层甲板短0.4米左右，避免航行时浮筒端部产生额外的兴波阻力。

　　建模时优先绘制浮筒的曲面结构，先绘制浮筒的纵向引导线，注意浮筒首尾的抬升角度，通常首部上翘12度到15度，减少航行时的拍水现象，尾部保持平直，匹配舷外机的安装平面。浮筒内部的分隔舱结构要在曲面完成后进行实体分割，每个水密舱的长度不超过1.5米，保证单个舱破损后船体仍能保留足够浮力。完成浮筒结构后，再搭建上层甲板的框架，甲板骨架采用铝合金矩形管焊接结构，主龙骨沿船体纵向布置，间距0.4米，横向肋板间距0.5米，所有骨架的连接位置都要预留0.002米的焊接收缩余量，避免实际生产时出现尺寸偏差。

　　甲板上层的功能区域划分要贴合使用需求，前部预留1.2米宽的休闲区域，中部设置驾驶位与乘客座椅，后部预留0.8米宽的登船平台，遮阳棚的支架安装点要直接固定在甲板主龙骨上，不能仅固定在甲板饰面板上，否则高速航行时支架容易出现抖动。建模过程中要注意所有外露边缘的圆角处理，乘客可接触到的位置圆角半径不小于0.02米，避免磕碰划伤。

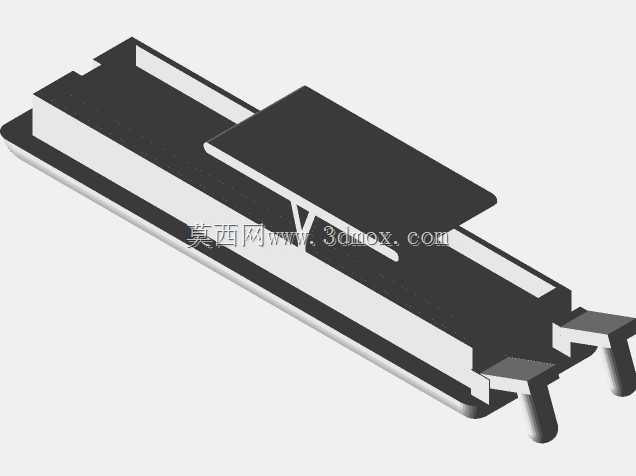

　　绘制三维模型时，先完成整体骨架的线框搭建，确认所有安装边界没有干涉后，再逐步生成实体结构，最后添加座椅、遮阳棚、操控台这些附属部件。要注意舷外机的安装位置在双浮筒中间的尾部区域，安装平面的高度要保证螺旋桨在满载状态下浸没深度不小于0.15米，同时避免航行时浮筒尾部的紊流影响螺旋桨效率。船体的所有开孔位置，比如缆绳孔、排水孔，都要在建模时提前预留，标注好开孔的直径与位置公差，方便后续生产加工时直接定位。这类浮筒船的满载吃水深度通常控制在0.3米以内，建模完成后可以通过软件的浮力计算模块验证，确保满载时干舷高度不小于0.5米，满足内河小型船舶的安全要求。
