126英尺银系豪华私人游艇外观结构设计

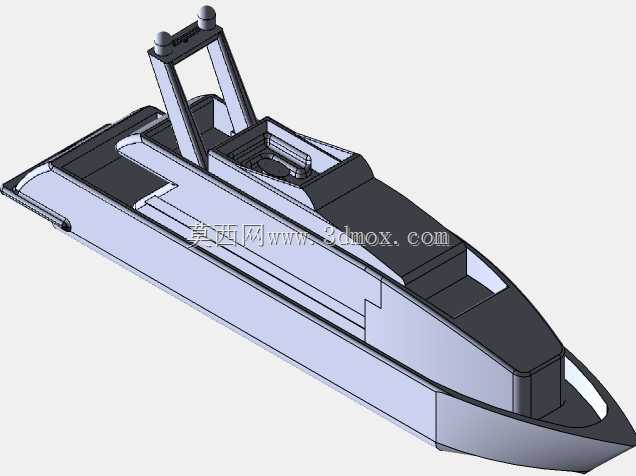

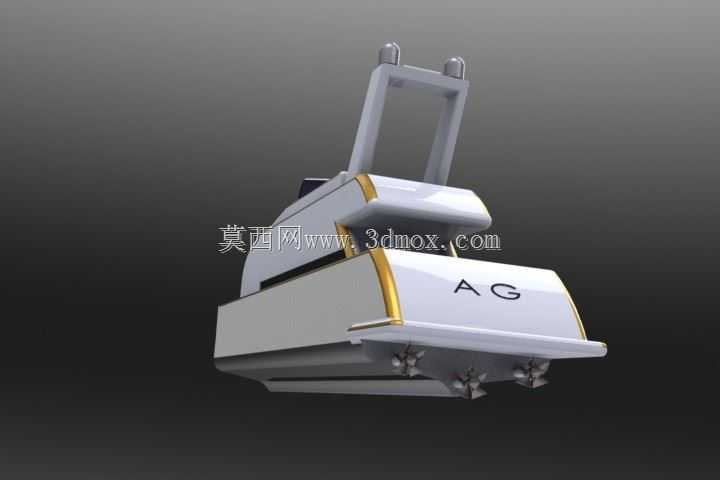

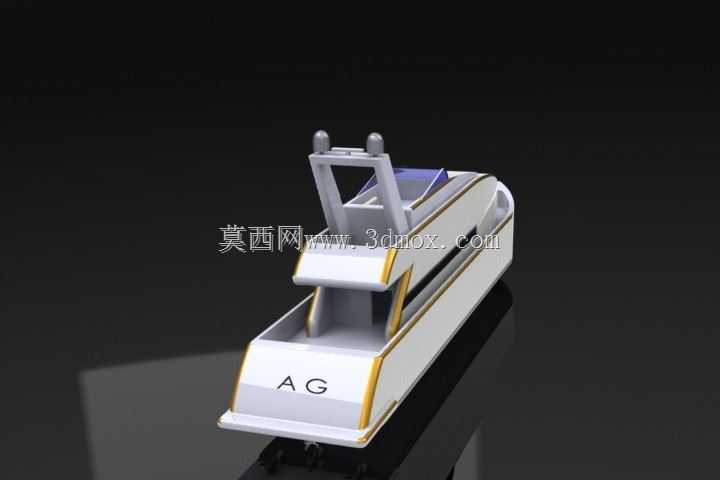

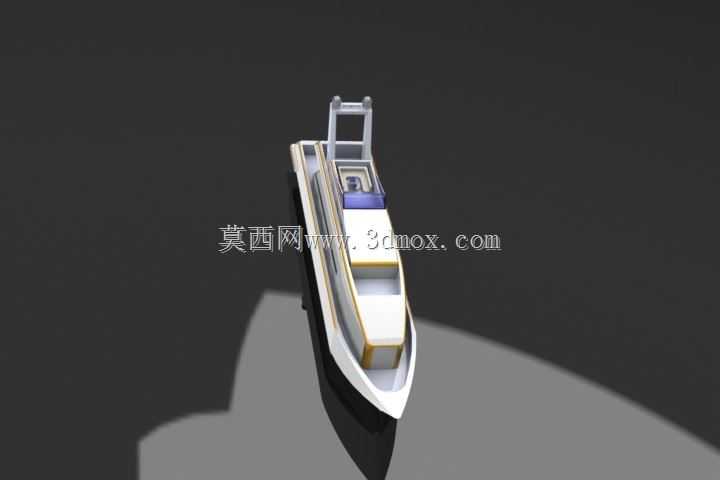

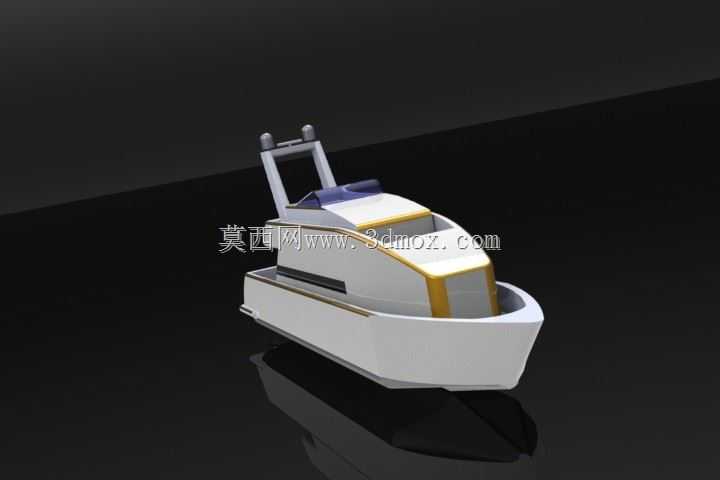

这款126英尺级别的私人游艇，主要面向近海内河高端休闲出行、商务接待场景使用，整体设计兼顾航行性能与舱内空间利用率，上层驾驶区域设置了双立柱式扶手护栏，既满足航行时人员倚靠防护的需求，也不会遮挡驾驶位的全向观察视野。艇身主体采用分层式结构设计，上层建筑做了流线型收边处理，搭配金色装饰条做视觉分区，在降低高速航行风阻的同时，也强化了产品的辨识度，艇首位置预留了足够的露天休闲区域，可布置休闲座椅与小型茶台，满足停泊时的户外社交需求。建模阶段首先要确定艇身的型线基准，先绘制中纵剖面、各站号横剖面的型值点，通过样条曲线连接后生成光顺的艇身曲面，这一步需要反复调整曲率梳，保证曲面没有突兀的拐点，避免后续生成实体后出现应力集中或者外观瑕疵。完成主艇身曲面后，再拆分上层建筑的各个分块，包括驾驶舱顶盖、舷侧装饰结构、尾部推进器安装位，每个分块都要预留装配间隙，尤其是推进器与艇底的连接位置，要做加厚的安装基座，匹配水下推进装置的固定孔位。尺寸边界上，该艇总长控制在38.4米左右，型宽控制在7.8米，上层建筑最高点距离水线高度约6.2米，建模时需要同步考虑码头停靠的边界限制，舷侧的突出结构不能超出常规游艇泊位的宽度范围，登船口的高度也要匹配常规浮动码头的标高。细节建模阶段，要处理好舷边的圆角过渡，所有外露的棱角都做R15到R30不等的圆角处理，既符合船舶制造的工艺要求，也能减少航行时的水流阻力。尾部的多组推进器安装位，要单独做安装法兰的结构，预留传动轴的穿舱孔位，同时考虑密封结构的安装空间。驾驶区域的扶手立柱，要做内部的加强筋结构，不能只做外观壳体，保证实际使用时的结构强度。渲染阶段需要匹配对应的材质属性，艇身白色玻璃钢材质要设置合适的反射粗糙度，金色装饰条采用金属烤漆材质，玻璃部分要添加轻微的反射与折射效果，还原真实船舶的视觉质感。整个建模过程需要不断校验各部分的装配关系，比如上层建筑与主艇身的贴合面要完全重合，不能出现缝隙或者穿模，各个装饰件的安装位置要对齐基准线，保证整体外观的对称性。
