创意枪棍头升级结构造型设计

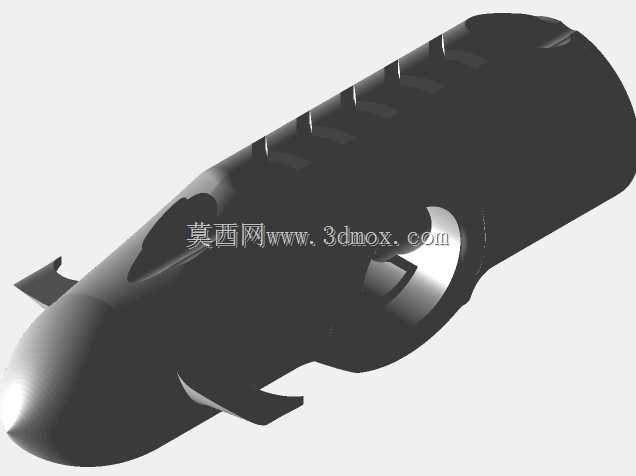

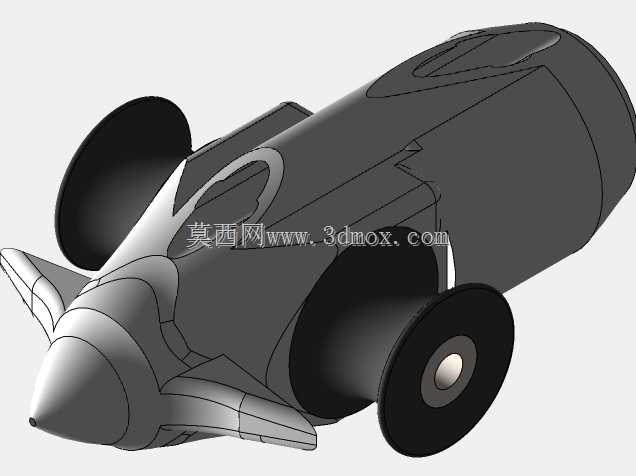

在日常机械结构创意改造与功能部件优化的场景中，这类枪棍头升级结构的设计，主要面向手持功能杆件的端部功能拓展需求，可适配安防演练道具、创意工装杆件、户外拓展装备的端部装配，替代原有单一造型的棍头结构，在兼顾握持端防护与端部造型辨识度的同时，优化杆件端部的受力传导路径。从功能特性来看，该结构采用流线型锥状前端设计，可降低杆件前伸过程中的空气阻力，侧部对称设置的轮状凸起结构，既可以作为杆件放置时的防滚动支撑，也能在杆件抵靠接触面时形成稳定的两点支撑，避免棍头直接剐蹭接触面造成磨损；主体筒状结构预留了标准杆件插接腔，可匹配常规直径的金属或非金属棍体，插接深度经过受力校核，能承受横向敲击与轴向顶推的常规载荷，不会出现插接松脱的问题。设计过程中首先确定棍体的适配直径作为安装边界，整体外形长度控制在适配手持操作的合理区间，最大外径不超过常规握持手感的舒适范围，轮状凸起的外圆直径略大于主体筒身，保证放置时的支撑稳定性，前端锥角经过反复调整，既避免锥度过尖造成的安全隐患，也不会因为锥度过钝失去造型辨识度。建模阶段先绘制主体筒身的回转截面，通过回转特征生成基础筒体，再绘制前端锥段的引导线，通过放样特征衔接锥段与筒体的过渡曲面，保证曲面衔接处无明显折角，侧部的轮状支撑结构先绘制单侧的轮体草图，通过拉伸生成单侧轮体后，以筒体中心轴线为基准做镜像特征，保证两侧轮体的同轴度与位置对称，最后对所有棱边做等半径圆角处理，避免锐边造成的使用划伤，完成基础特征后对插接腔做抽壳处理，预留与棍体配合的公差间隙，保证装配时的顺畅度。整个结构的壁厚经过均匀化处理，避免出现壁厚突变造成的应力集中，所有曲面的曲率连续，既满足3D打印快速成型的工艺要求，也适配机加工的铣削加工路径，不管是做手板验证还是小批量加工都能直接使用。
