工业用钢丝绳索三维结构设计作品

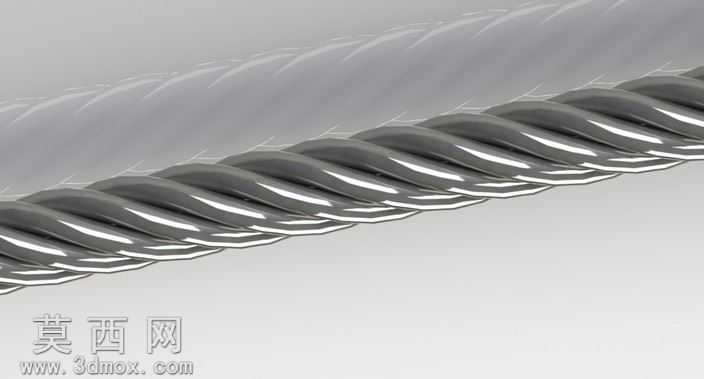

本作品为工业常用钢丝绳索的三维参数化建模成果，建模过程以还原真实钢丝绳的绞合结构为核心设计思路，首先梳理多股钢丝分层绞合的排布逻辑：中心为单根直钢丝芯，外层多股细钢丝按照固定捻距、固定捻向围绕芯材螺旋缠绕，建模时通过螺旋线扫描、圆周阵列、实体合并等操作精准复现每一根钢丝的空间走向，避免出现钢丝穿插、绞合错位的失真问题。材质设置阶段针对金属钢丝的物理特性调整渲染参数，为钢丝赋予高反射率的冷轧钢材质，添加细微的表面拉丝纹理与均匀的金属光泽度，还原工业钢丝表面冷加工后的哑光金属质感，同时调整环境光遮蔽参数，让钢丝绞合形成的缝隙处呈现自然的阴影过渡，强化模型的立体层次感。结构设计上严格参照通用起重用钢丝绳的尺寸比例，控制单根钢丝直径、绞合层股数、整体索体直径的比例符合工业应用实际，模型边缘做细微的圆角处理，还原真实钢丝拉拔成型后的圆润边缘，避免尖锐棱角带来的失真感。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮索体主体，突出钢丝螺旋排列的纹理走向，辅光源补亮暗部细节，避免金属材质出现死黑区域，最终呈现的模型既可以用于工业索具的结构展示、受力模拟前置参考，也可用于起重设备、吊装工装的装配场景搭建，模型结构规整无冗余面，可直接导入各类三维场景进行二次编辑调整，适配不同的工程演示、教学展示需求。
