气体杰克顶部固定连接件结构设计

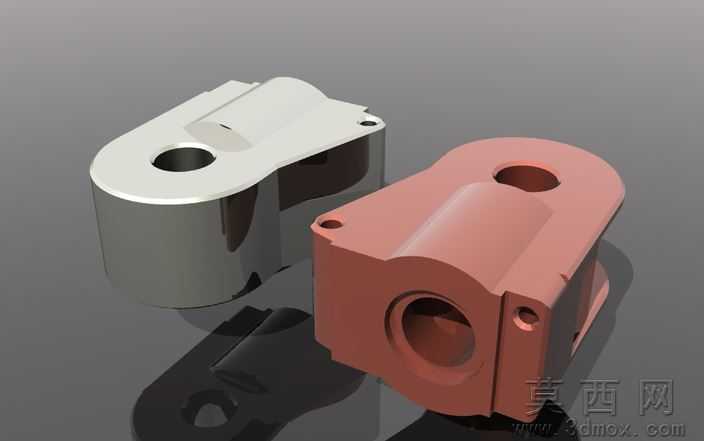

本作品为气体杰克顶部固定连接件的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制主体截面草图，通过拉伸、切除、倒角、圆角等基础特征搭建零件的整体轮廓，针对零件上的安装孔位、同轴通孔、侧边定位孔等结构，采用草图驱动的阵列与精准尺寸约束完成定位，保证各孔位的同轴度、位置度公差符合机械装配要求，建模过程中对零件的壁厚、安装边厚度、孔口倒角等细节做了工艺性优化，避免后续加工出现应力集中或者壁厚不均的问题。渲染阶段采用Keyshot完成材质与场景搭建，分别为零件赋予了两种不同的材质表现效果，其一为磨砂金属质感的银灰色材质，模拟铸钢件经表面喷砂处理后的哑光金属质感，调整金属粗糙度、反射强度参数还原真实金属的光影反射特性；其二为红棕色工业烤漆质感，模拟金属零件表面喷涂防锈漆后的哑光漆面效果，调整漆面的漫反射、高光参数，还原漆面细腻的颗粒质感与柔和的高光表现。场景采用中性灰色渐变背景，搭配柔和的三点布光方案，主光从侧上方打亮零件主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒零件边缘提升立体感，最终渲染图清晰展现了零件的外部轮廓、内部通孔结构、侧边安装凸台、固定孔位等全部结构特征。该固定件整体为带圆弧过渡的块状壳体结构，一端为带同轴通孔的圆柱连接端，用于和气体杰克的活塞杆端配合套接，另一端为带安装孔的平板固定端，用于和外部设备基座通过螺栓锁紧固定，主体侧面设置有定位凸台与锁紧孔，用于装配时的周向定位防止零件转动，所有棱边均做了圆角过渡处理，既提升了零件的结构强度避免应力集中，也优化了零件的外观质感。设计过程中充分考虑了零件的装配兼容性与加工可行性，所有孔位尺寸、配合面公差均参考通用气动元件的安装标准设定，既可以满足气体杰克顶部的固定锁紧需求，也能适配多数常规气动支撑构件的安装场景，模型同时兼容多款主流三维设计软件格式，可直接用于装配验证、工程图导出、加工工艺编制等后续工作流程。
