储水式热水器浸入式电加热管结构设计

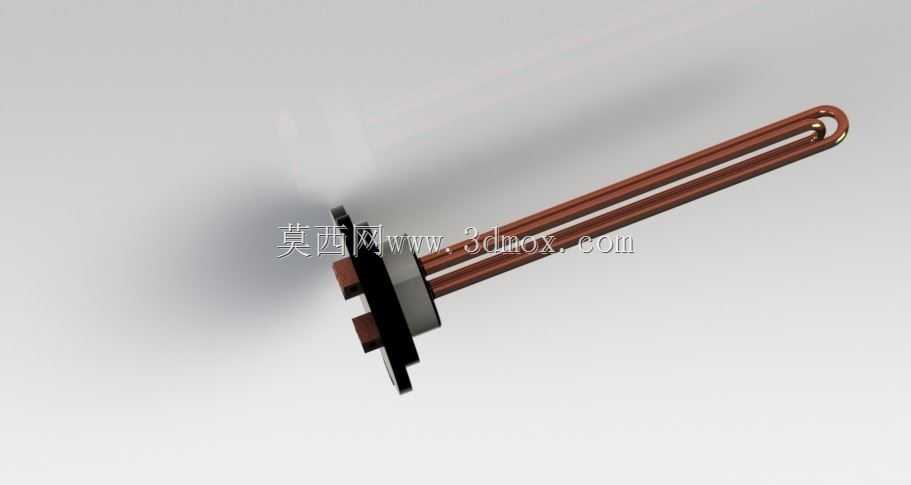

　　日常家用及商用储水式电热水器的核心发热部件，就是这类浸入式金属管状电加热元件，其安装位置通常处于储水内胆的下部冷水区，通电后直接和内胆存水接触完成热交换，相比外置加热结构热效率能提升两成以上，也是目前储水式热水设备里应用最广的加热方案。从结构设计逻辑来看，这款加热管采用双U型弯曲的金属管体排布，管体选用紫铜基材，一方面是铜材的导热系数远高于普通碳钢，能快速将内部电热丝产生的热量传导至水体，另一方面紫铜的延展性能适配多次弯管成型工艺，弯折处不会出现管壁开裂、壁厚不均的缺陷，长期浸泡在水中也能形成稳定的氧化保护层，降低结垢附着的速率。管体内部并非直接穿设电热丝，而是在电热丝和铜管内壁之间填充了压实的高纯氧化镁粉，

　　这种绝缘导热材料既能把电热丝的热量均匀传导到管壁，又能实现带电部件和金属外壳之间的可靠绝缘，哪怕管体出现轻微形变，也不会出现绝缘失效的漏电风险。端部的安装法兰是整个部件的装配基准，法兰盘采用带定位凸台的结构设计，凸台尺寸和热水器内胆的安装开孔完全匹配，装配时凸台嵌入开孔后能限制加热管的插入深度，避免管体过度伸入触碰到内胆壁造成局部过热，也不会因为插入深度不足导致上部管体露出水面出现干烧。法兰和内胆之间会加装耐温硅胶密封圈，通过法兰外侧的固定压片和螺母锁紧后，能承受1.2MPa以内的水压不出现渗漏，完全满足家用储水热水器的承压使用要求。法兰外侧的接线端采用陶瓷绝缘座隔离，两个接线端子分别对应电热丝的两端，

　　陶瓷材质能耐受长期高温工作环境，不会出现绝缘老化开裂的问题，端子的尺寸适配常规6.3mm规格的插簧接线，现场装配时不需要额外焊接，直接插接就能完成电气连接，能提升总装线的装配效率。在实际选型应用中，这类加热管的功率匹配需要和储水内胆的容积做对应，常规40升家用储水热水器适配1500W功率的该型加热管，60升容积则适配2000W或2500W规格，管体的展开长度需要根据内胆直径调整，保证管体和内胆壁、镁棒安装位之间留有至少10mm的安全间隙，避免长期工作后水垢堆积造成局部散热不良。设计阶段还要考虑干烧工况的冗余，哪怕出现短暂的露出水面干烧，管体表面温度短时间升至800摄氏度时，内部氧化镁粉的绝缘性能也不会出现大幅衰减，

　　配合热水器自带的温控器、过热保护器，能形成多重安全防护。很多现场维修场景里，热水器加热故障八成以上都是加热管失效导致，失效原因大多是长期使用后管壁结垢过厚，热量无法及时散出造成管壁烧穿，或是密封圈老化出现渗漏，这款结构的加热管在法兰处预留了温度传感器的安装位，能实时监测管体根部的工作温度，一旦出现温度异常升高就会切断供电，从结构设计层面降低干烧、结垢带来的失效概率。另外管体的弯曲弧度做了优化，双U型的排布让发热区域在冷水区均匀分布，不会出现局部水体过度沸腾的问题，加热时水体自然对流更顺畅，整胆水的加热温差能控制在3摄氏度以内，提升出水温度的稳定性。安装边界上，法兰盘的固定孔位采用对称分布设计，适配市面上绝大多数主流品牌储水热水器的内胆开孔尺寸，替换安装时不需要对内胆做二次加工，只需要更换对应规格的密封圈，锁紧固定螺母后就能完成替换，维修适配性较强。
