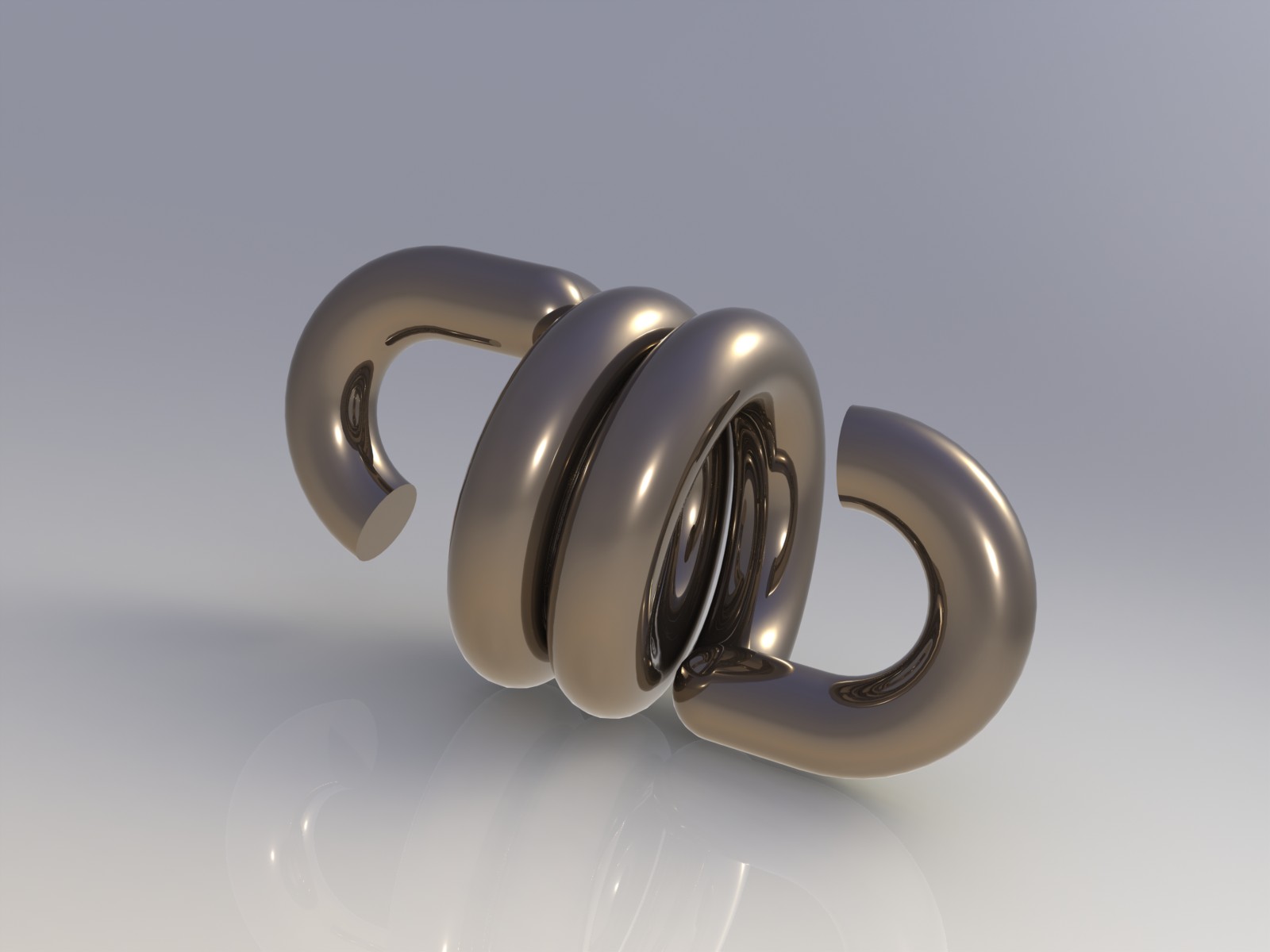

带锚钩式圆柱螺旋拉伸弹簧结构设计

　　在各类需要实现复位、张紧、储能、载荷缓冲的机械结构场景中，拉伸弹簧是应用频次极高的弹性元件，区别于常规两端无挂钩的压缩弹簧，带两端锚钩的拉伸弹簧可直接挂载在对应安装点位上，省去额外的弹簧座、固定卡扣等配套零件，大幅简化装配链路。这类带锚弹簧的实际用途覆盖极广，从小型手动工具的复位结构、自动化产线的张紧轮组、健身器材的阻力提供部件，到农用机械、运输设备的锁止联动结构，都能见到这类零件的身影，其核心功能是在承受轴向拉力时产生反向回弹力，在外载荷撤除后带动相连结构回到初始位置，同时可通过自身的弹性变形吸收瞬时冲击载荷，避免刚性连接结构出现应力断裂。

　　从设计思路层面来看，这类带锚弹簧的建模首先要确定核心工作参数对应的结构尺寸：首先是有效圈数，有效圈数直接决定弹簧的刚度系数，圈数越多则相同拉力下变形量越大、刚度越低，建模时需要先根据目标工作行程、额定工作载荷计算出对应的弹簧中径、线径与有效圈数的匹配关系，避免出现工作载荷下弹簧变形量超出设计行程、或者弹簧应力超出材料许用应力的问题。两端的锚钩结构是这类弹簧的设计重点，常规的半圆钩环结构需要重点校核钩环根部的弯曲应力，因为钩环与弹簧本体过渡的位置是应力集中高发区，建模时需要在过渡位置做合理的圆角处理，避免直角转折造成的应力集中，同时锚钩的开口尺寸、钩环内径需要匹配安装点位的挂轴直径，保证安装后弹簧不会出现松脱，同时钩环的弯曲半径不能过小，避免冷弯成型时材料出现微裂纹影响使用寿命。

　　外形尺寸与安装边界方面，这类弹簧的安装需要预留足够的拉伸变形空间，首先要确认弹簧自由状态下两端锚钩内侧的距离，也就是初始安装长度，安装时的预拉长度需要控制在合理范围，一般预拉力为额定工作载荷的10%-15%，避免弹簧在无工作载荷时处于松弛晃动状态。弹簧的外径尺寸需要匹配安装腔体的内径，预留至少1mm以上的径向间隙，避免弹簧工作拉伸时出现偏斜、与腔体壁摩擦造成磨损。锚钩的朝向也是设计时需要确认的要点，根据安装点位的相对位置，两端锚钩可以设计为同平面同向、同平面反向、垂直交错等不同形式，建模时需要保证锚钩的位置精度，避免实物装配时出现挂点错位无法安装的问题。

　　从结构细节来看，弹簧的两端支撑圈需要与有效圈紧密贴合，保证弹簧受拉时力的传递均匀，不会出现圈间间隙不均造成的刚度非线性问题。弹簧的表面处理根据使用场景不同可以做对应调整，在常规室内干燥环境下使用的弹簧可以做发黑处理提升防锈能力，在户外潮湿或者有腐蚀介质的场景下则需要做镀锌、镀镍或者采用不锈钢材质建模时对应调整材料属性。在做三维建模时，螺旋扫掠路径需要保证螺距均匀，两端锚钩的扫掠路径需要与螺旋段平滑过渡，避免出现曲面褶皱、曲率突变的问题，保证后续导出工程图时尺寸标注准确，也方便后续做有限元应力分析时网格划分不会出现畸变。

　　实际选型应用时，需要注意这类带锚弹簧的工作极限载荷，不能让弹簧在超出极限拉伸长度的状态下长期工作，否则会造成弹簧永久变形失去弹性。安装时要保证拉力方向与弹簧轴向重合，避免出现偏载，偏载会造成弹簧局部圈间应力过大，大幅缩短弹簧的使用寿命，同时会造成相连结构的运动卡滞。在做配套结构设计时，挂轴的直径一般要大于弹簧线径的1.5倍，避免锚钩位置受到过大的弯曲应力，挂轴的端部需要做限位结构，防止弹簧工作过程中从挂轴上滑脱。这类弹簧的结构看似简单，但每一处尺寸参数都会直接影响最终的使用性能，建模时需要结合实际安装场景、工作载荷、行程要求反复校核参数，不能仅凭经验随意设定线径、圈数和钩环尺寸，否则很容易出现装机后弹簧刚度不合适、寿命不达预期、甚至无法装配的问题。
