复古轮式加农炮结构三维设计作品

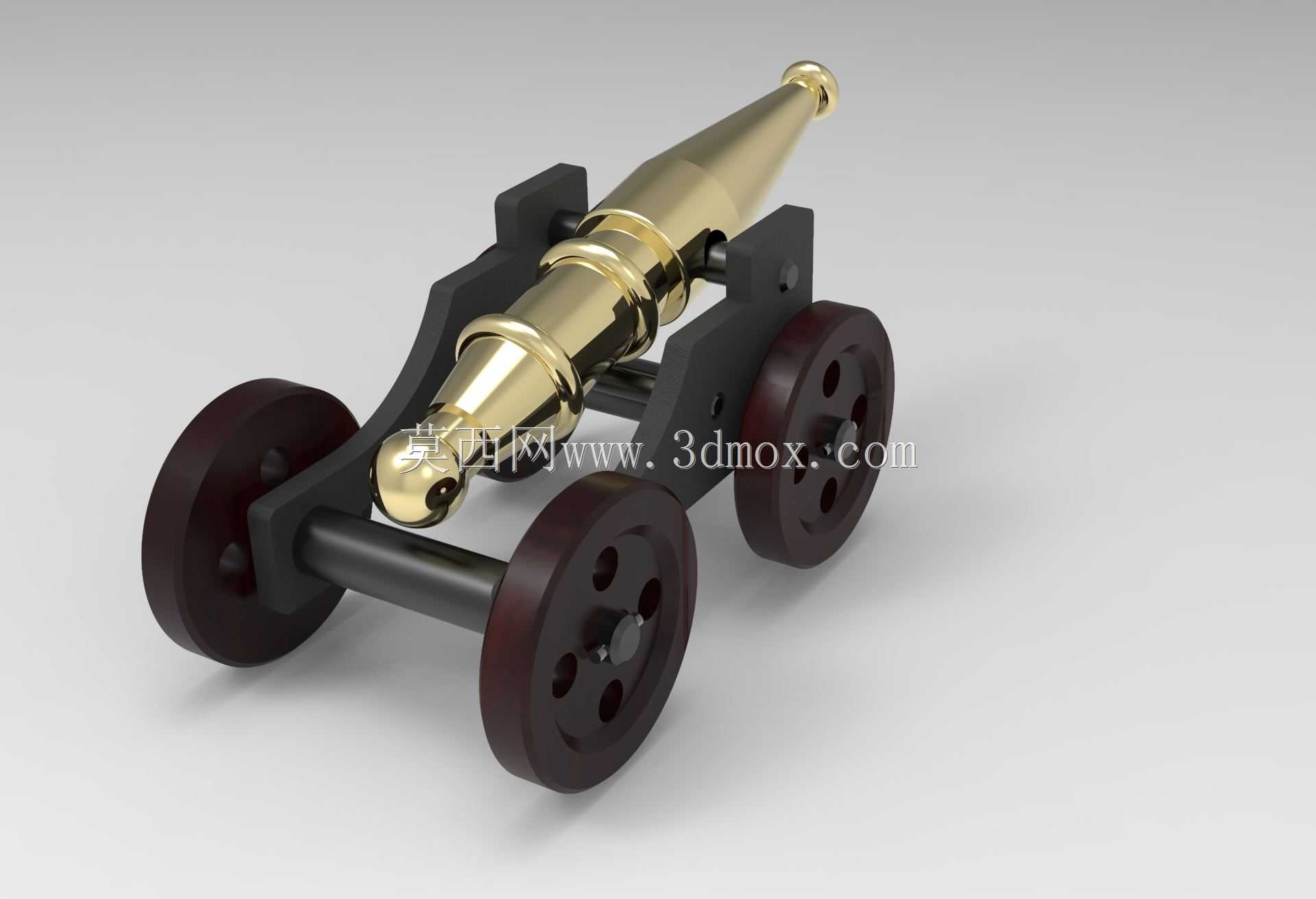

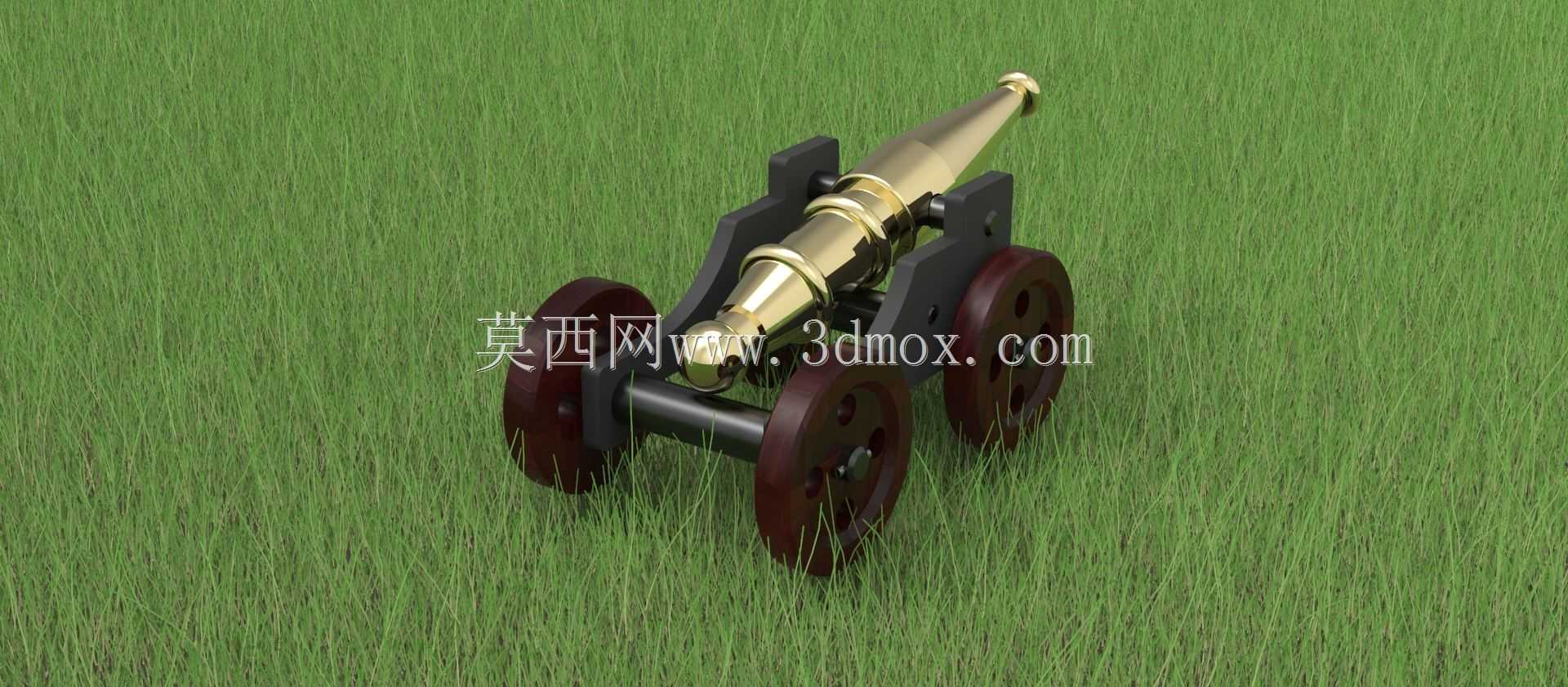

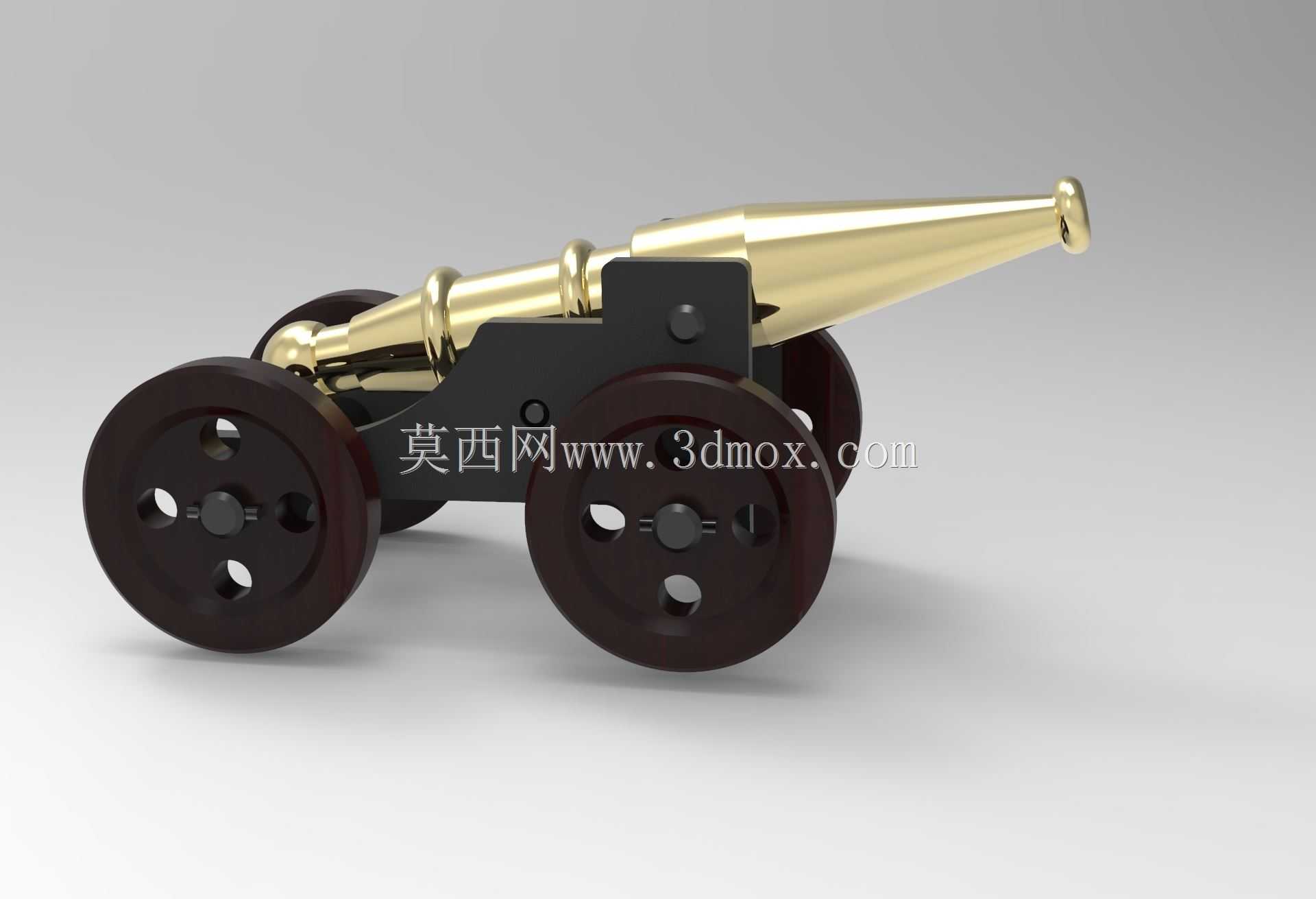

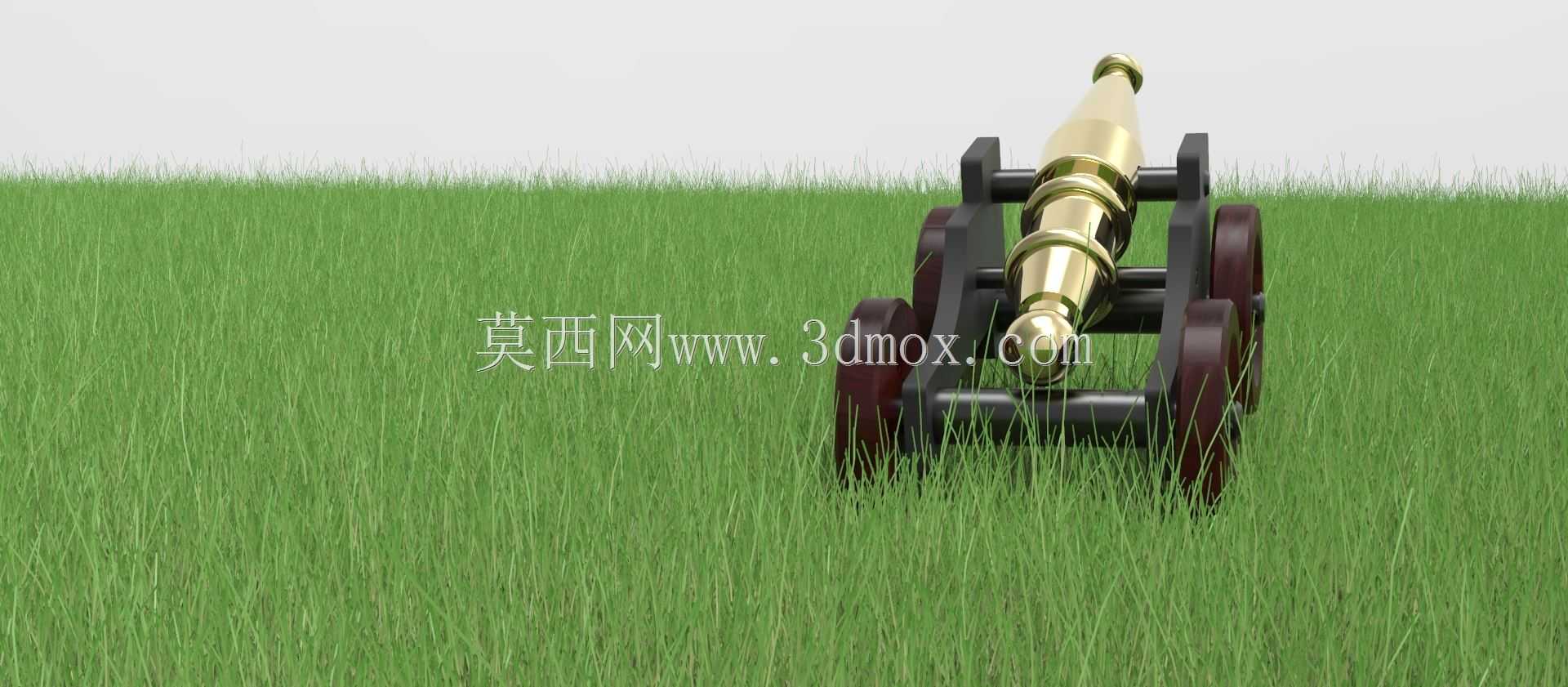

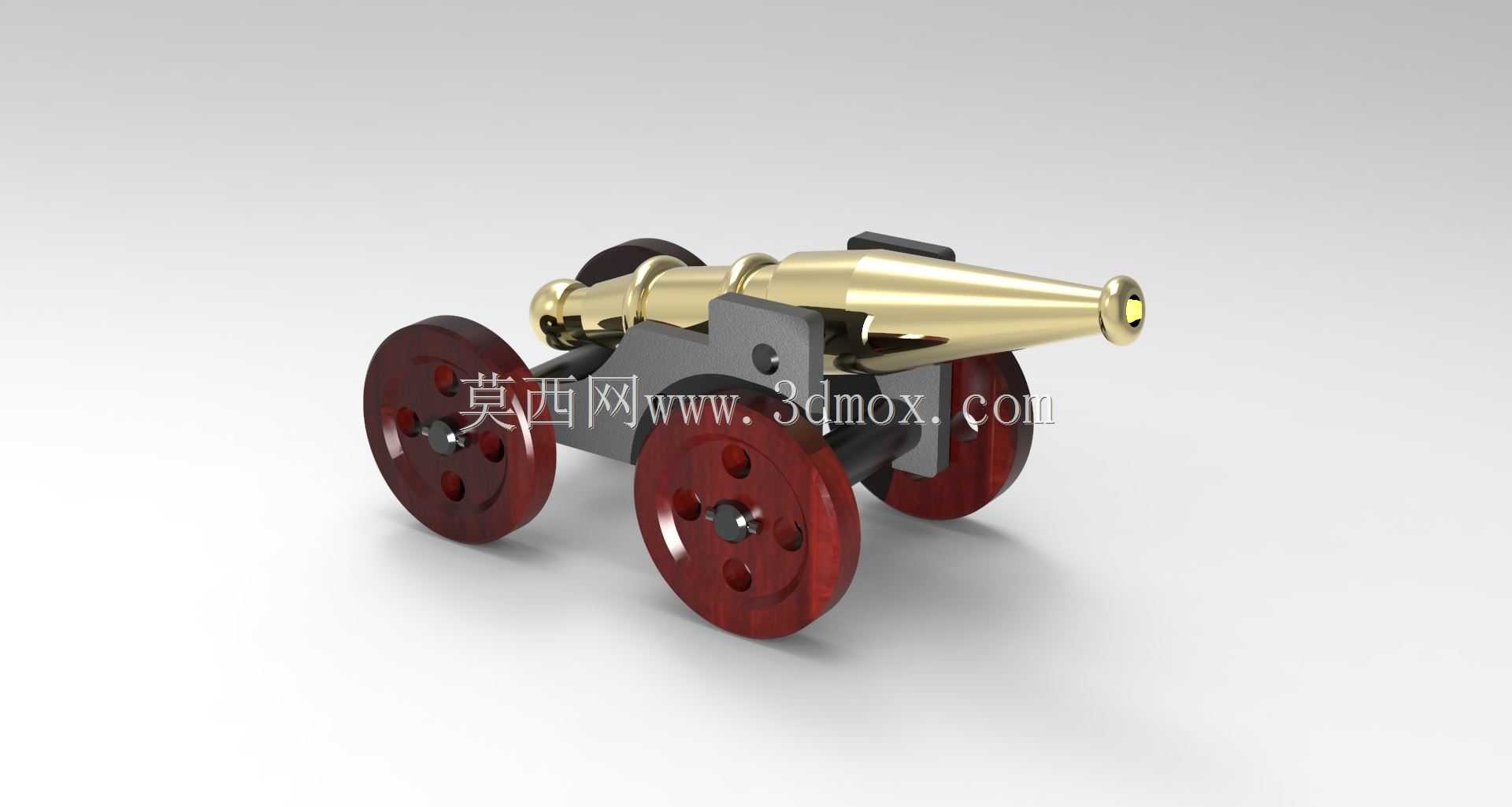

　　这款复古轮式加农炮的三维建模，最初是为军事装备展陈、文创道具开发场景做的结构还原，实际落地中既可以作为国防教育展馆的微缩展品原型，也能给复古军事主题的文创周边、影视道具制作提供精准的结构参考，避免传统手工测绘带来的尺寸偏差。从功能特性来看，该结构完整还原了老式加农炮的核心组成：黄铜质感的炮管部分做了内壁等厚、炮尾加厚的结构处理，匹配老式前装火炮的受力特征，炮架部分采用双侧木质支撑板搭配金属固定轴的结构，四个深色木质轮缘的炮轮通过横向轮轴连接，既保留了历史上该类火炮拖行转移的功能特征，也在结构上做了静态展示场景下的受力优化，避免长期摆放出现结构变形。建模过程中先从炮管的回转体特征入手，先绘制炮管的母线轮廓，通过回转特征生成炮管主体，

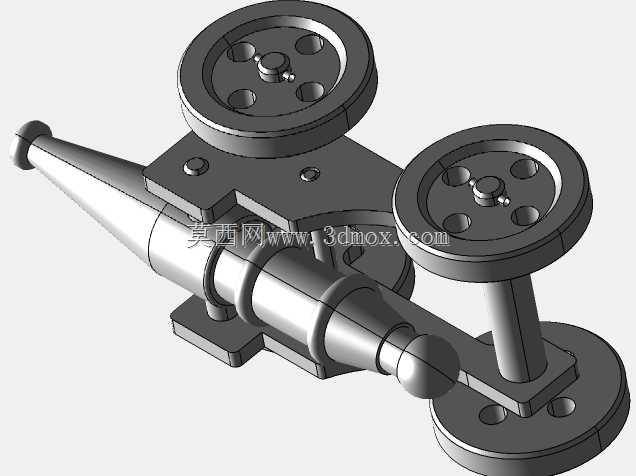

　　再对炮口、炮尾的装饰凸缘做环形切除与拉伸处理，还原老式火炮的金属铸造细节；炮架部分先绘制单侧支撑板的轮廓草图，拉伸生成实体后做装配基准面的对齐，再通过镜像特征生成另一侧支撑板，中间的固定轴、炮管俯仰调节的支撑块都采用同轴配合约束，保证炮管可以在设计角度范围内做俯仰动作模拟。炮轮部分先绘制轮缘、轮辐的截面轮廓，通过回转生成单个车轮后，按照轮轴的安装间距做阵列装配，轮轴与炮架支撑板的配合处预留了转动间隙，还原真实火炮拖行时车轮的转动特性。外形尺寸上按照1:12的微缩比例设定，整体长度控制在280mm，宽度120mm，炮管水平状态下高度110mm，安装边界上预留了炮架底部与展示底座的固定孔位，方便展陈场景下的安装固定，

　　炮尾部分也预留了模拟击发结构的安装空间，可根据后续功能需求拓展动态展示结构。建模全程严格按照机械装配的约束逻辑做配合，没有出现干涉问题，所有曲面过渡都做了圆角处理，匹配老式木质、金属构件的加工特征，渲染时分别赋予炮管抛光黄铜、炮架做旧金属、车轮深色硬木的材质，还原装备的真实质感，也方便后续结构修改时快速调整各部件的参数。
