单缸活塞发动机核心结构三维建模作品

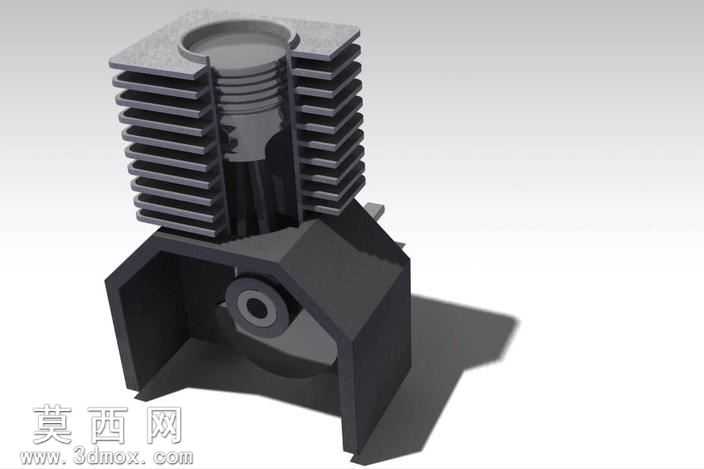

本作品为单缸活塞动力单元的三维建模成果，建模过程围绕内燃机核心工作结构展开，首先对气缸体部分进行参数化构建，精准还原了缸体外壁等距排布的散热鳍片结构，每一片鳍片的厚度、间距、倾斜角度都参考通用小型单缸动力的实际参数设定，保证结构合理性与散热功能的匹配性。建模时对气缸内壁做了高精度的曲面拟合，预留出活塞环的安装槽位，槽位的深度、宽度公差严格按照活塞组件的配合要求设定，避免出现装配干涉问题。活塞部分采用实体建模方式，还原了活塞顶部的凹坑结构、活塞裙部的型线设计，同时对活塞销的安装孔位做了同轴度约束，保证后续与连杆组件的装配精度。曲柄连杆机构作为动力传递的核心部件，建模时分别构建了连杆本体、曲柄销、曲轴平衡块、曲轴输出端等独立零件，对各零件的连接部位做了配合面的精细化处理，比如连杆大头与曲柄销的配合面做了圆柱度约束，连杆小头与活塞销的连接位置预留了合理的配合间隙，还原真实机械结构的装配逻辑。曲轴箱部分采用半开放式的结构设计，建模时还原了箱体的支撑筋结构、曲轴安装位的轴承座结构，箱体的壁厚、加强筋的排布都参考了轻量化与结构强度兼顾的设计思路。渲染阶段采用哑光金属材质模拟铸铁缸体与曲轴箱的质感，对散热鳍片的边缘做了轻微的倒角光影处理，突出结构的层次感；活塞与连杆部分采用稍亮的金属材质，区分不同部件的材质属性，同时添加了柔和的环境阴影，让整体结构的装配关系更清晰直观。整个建模过程遵循从整体到局部的设计思路，先搭建核心运动结构的骨架，再逐步细化各零件的细节特征，所有运动部件的相对位置都符合活塞往复运动的行程要求，既保证了外观结构的还原度，也体现了动力部件的工作原理，可作为机械结构教学、动力组件设计参考的三维素材。
