杠杆式手动阀门操纵机构三维设计

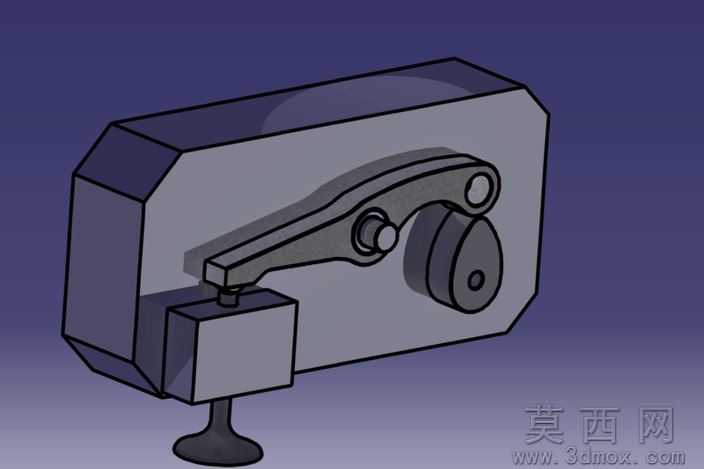

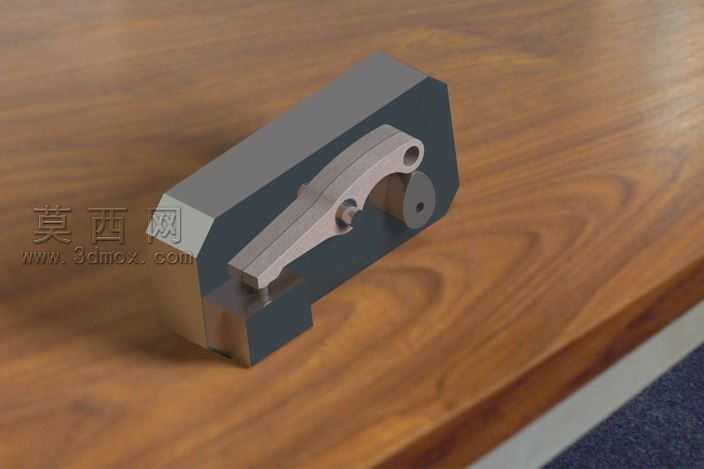

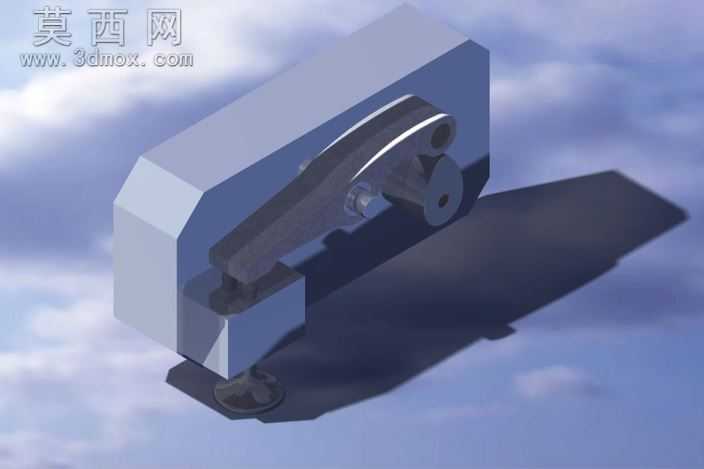

本作品为杠杆式手动阀门操纵机构的三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械设计的尺寸规范与装配逻辑，完整还原了该类阀门操纵结构的全部细节特征。建模初期先梳理机构的核心传动逻辑：该机构以手动杠杆作为动力输入部件，通过铰接转轴将人手的扳动作用力传递至阀杆联动组件，最终带动底部阀瓣完成升降动作，实现阀门通路的启闭控制，整体传动路径简洁直接，适配小通径低压管路的手动操控需求。建模阶段采用自底向上的装配思路，先逐个完成单体零件的参数化绘制：对杠杆手柄做符合人体工学的弧面轮廓处理，在握持区域预留防滑纹理的结构特征，铰接位置的轴孔严格按照公差配合要求设计孔径与倒角，避免装配时出现干涉问题；对壳体基座做一体化结构设计，壳体外部做切角处理去除冗余材料，既降低整体重量又避免锐边带来的安全隐患，壳体内部预留各传动部件的安装定位槽，确保转轴、联动件的装配位置精度；对底部阀杆与阀瓣的连接结构做同轴度约束设计，阀瓣密封面预留平面加工余量特征，还原实际零件的工艺设计细节。材质与渲染阶段，根据零件的实际使用场景匹配对应材质属性：杠杆手柄采用哑光金属材质搭配局部防滑橡胶材质，还原手动操作件的握持质感；壳体基座采用铸钢哑光材质，表面添加细微的铸造纹理特征，还原工业铸件的真实视觉效果；铰接转轴、阀杆等运动部件采用光亮金属材质，突出传动件的加工精度与耐磨属性；底部阀瓣密封面添加橡胶材质的哑光质感，区分密封件与金属结构件的材质差异。渲染时采用柔和的工业场景布光，通过多角度光源投射凸显机构的轮廓层次与装配关系，清晰展现各部件的连接位置与运动空间。结构设计上，该机构通过杠杆的力臂放大效应降低手动操作的作用力需求，铰接位置设置限位结构，限定杠杆的扳动行程，避免操作过度导致阀瓣密封面受损；壳体与安装基座之间设置定位凸台，确保机构安装到管路阀体上时的位置精度，各运动部件之间预留合理的活动间隙，既保证传动动作顺畅无卡滞，又避免间隙过大导致的传动空程问题。整体模型完整还原了手动阀门操纵机构的设计逻辑，可用于阀门产品的结构展示、原理教学以及后续的工程出图、运动仿真分析使用。
