直驱式涡轮螺旋桨航空发动机结构设计

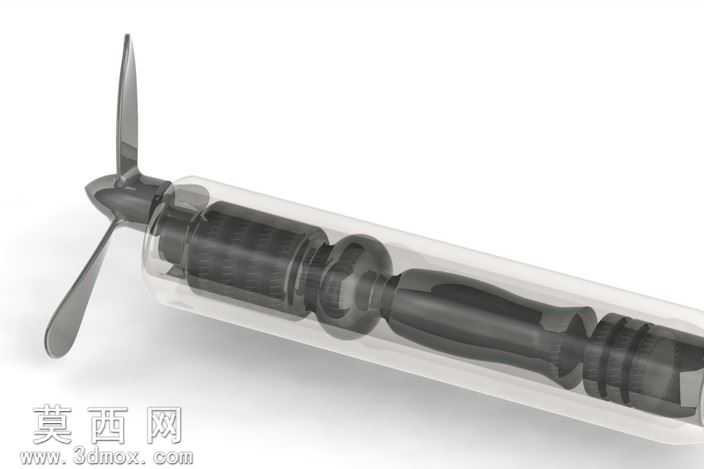

本作品为直驱传动涡轮螺旋桨发动机的三维结构设计模型，建模过程中严格遵循航空涡轮动力装置的结构逻辑，采用自顶向下的装配设计思路完成整体搭建。首先完成核心传动轴线的基准定位，以此为基础依次排布螺旋桨连接段、压气机腔室、燃烧室区段、涡轮做功段与排气衔接段，保证各回转类零部件的同轴度符合动力传动的设计要求。建模阶段对外部机匣采用半透明材质进行渲染处理，既保留了整机完整的外轮廓形态，又能够清晰展示内部核心构件的排布逻辑，无需拆解装配体即可直观观察到内部转子组件、静子导流构件、传动连接轴的相对位置与装配关系。螺旋桨部分采用三维曲面建模完成桨叶的翼型构造，精准还原桨叶从叶根到叶尖的翼型厚度变化与扭转角度，还原真实航空螺旋桨的气动外形特征；内部压气机与涡轮的叶片组采用阵列特征完成批量建模，保证每一级叶片的安装角度、叶型轮廓统一规整，同时还原了叶片与轮盘的榫卯连接结构细节。传动主轴采用阶梯轴的结构设计，对应不同区段的受力需求设置不同的轴径尺寸，还原了轴上定位凸台、连接键槽的细节结构，清晰展示直驱结构下涡轮输出轴直接连接螺旋桨的传动路径，无额外减速机构的结构特征。燃烧室区段还原了环形腔室的壳体结构、内部燃油喷嘴的安装位与导流衬套的形态，机匣部分的连接法兰、外部管路接口也做了精细化的结构还原。材质分配上，内部高温工作区段的涡轮、燃烧室构件采用深灰色金属材质模拟高温合金质感，传动构件采用亮面金属材质体现加工精度，外部透明机匣采用高透亚克力质感的材质参数，调整合适的折射率与透明度，既保证内部结构可见，又能体现机匣的实体包裹属性。渲染阶段采用柔和的侧方打光方案，避免透明材质出现过强的反光遮挡内部结构，同时通过光影层次区分不同零部件的前后位置关系，让整体结构展示更具层次感。整个模型完整还原了直驱涡桨发动机从进气端螺旋桨到排气端尾喷口的完整结构链路，清晰呈现这类航空动力装置“涡轮做功直接驱动螺旋桨”的核心结构特点，可用于航空动力结构原理展示、相关机械结构教学参考使用。
