十米五休闲娱乐小艇结构设计

　　做这款小艇的三维结构时，最先要锚定的是近岸休闲娱乐的使用场景，这类小艇不需要承担长距离航行、重载货运的功能，核心是满足小范围水域的驾乘体验，所以整体尺度控制在总长10.5米、型宽3米、型深0.65米的区间，这个尺寸既能够保证近岸航行的稳定性，也不会因为船体过大导致停靠、转运的成本过高，吃水深度控制在浅水区适配的范围，能够适配内陆湖泊、平缓近岸海域的航行需求，不会因为吃水过深出现搁浅问题。动力配置匹配425马力的舷外挂机，这个动力储备对于这个尺度的小艇来说足够支撑高速滑行的驾乘感受，同时预留的机舱安装边界完全适配雅马哈同马力段挂机的安装尺寸，包括尾板的开孔位置、加强筋的排布都对应挂机的安装点位做了结构强化，

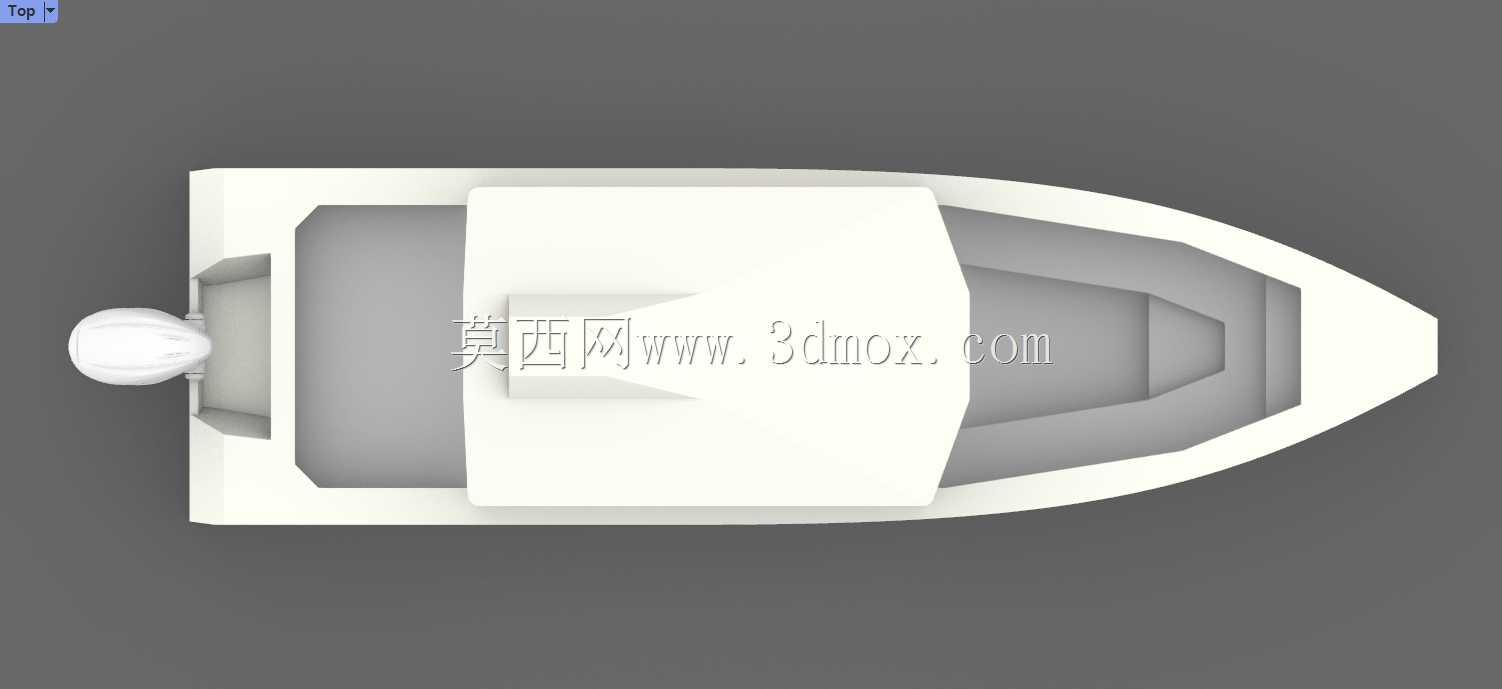

　　避免航行中尾板受持续振动出现结构疲劳。建模的时候先从船体型线入手，先在基准面上绘制各站号的横剖线，结合半宽水线图、纵剖线图做光顺处理，保证型线没有硬折点，减少航行时的水流阻力，型线调整阶段要反复校验各剖面的曲率连续性，避免后续曲面建模出现褶皱。船体外壳做抽壳处理的时候，要根据不同部位的受力情况调整壳厚，船底区域因为直接受水流冲击、靠岸碰撞，壳厚适当加大，舷侧上部区域壳厚可以适当减重来控制整船重量。甲板区域的布局优先考虑娱乐使用的空间分配，中部设置驾驶操控台，前后区域预留足够的驾乘活动空间，甲板下方的舱室做简单的储物分隔，不需要做复杂的住舱设计，毕竟定位是短时娱乐使用。上层建筑的造型做简约的一体化设计，

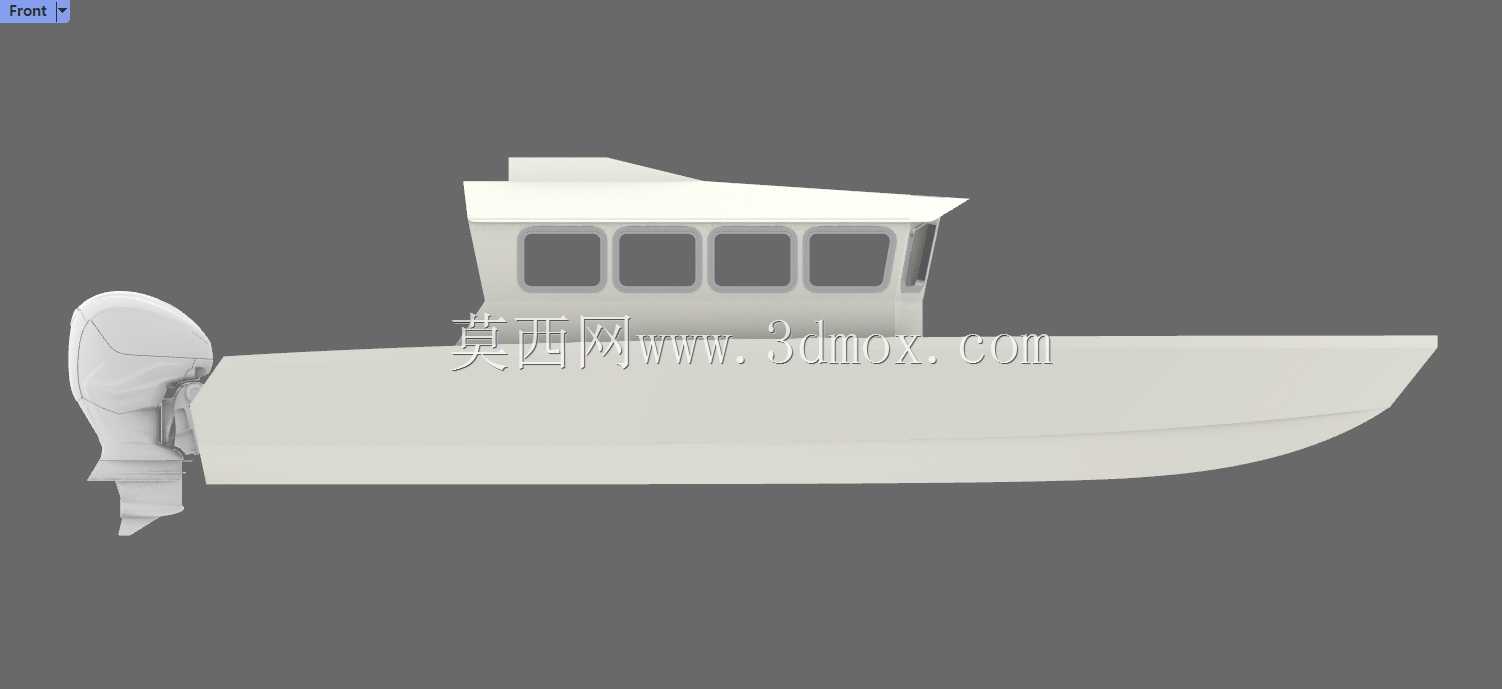

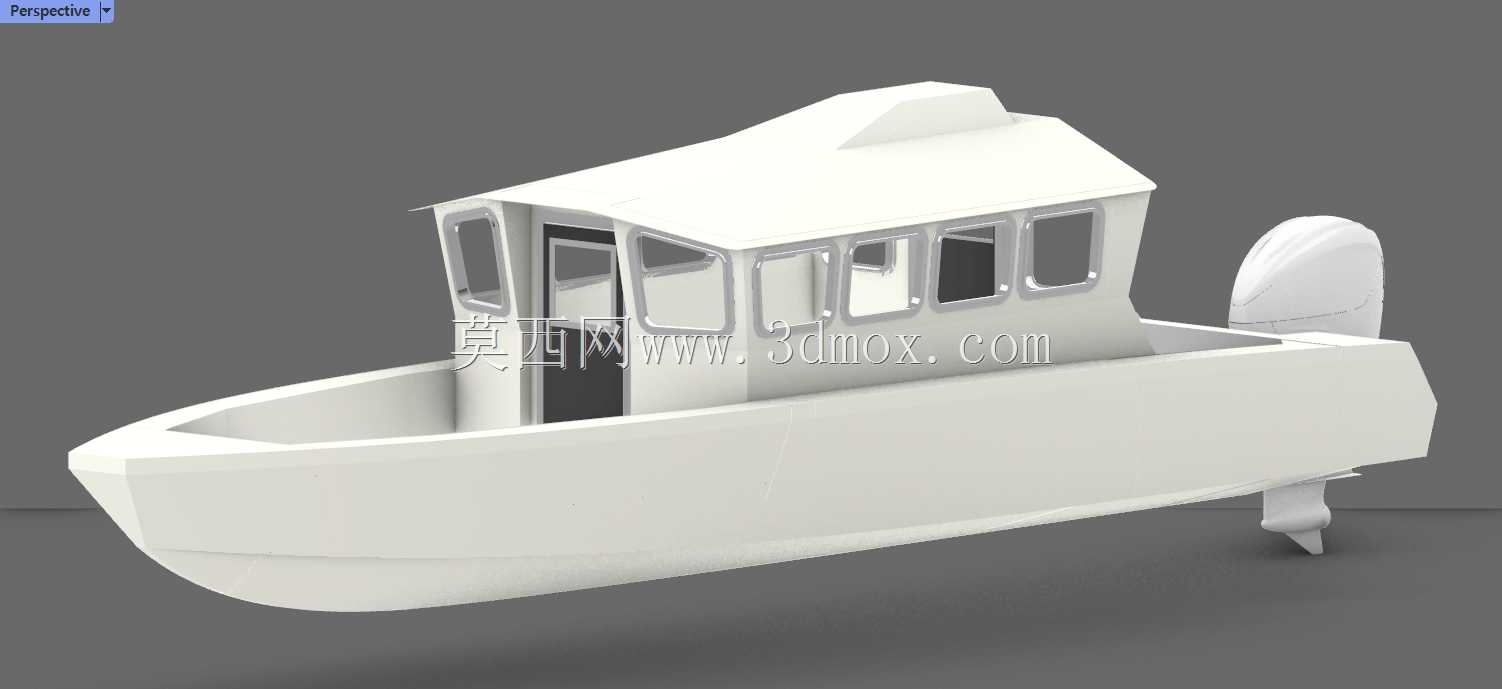

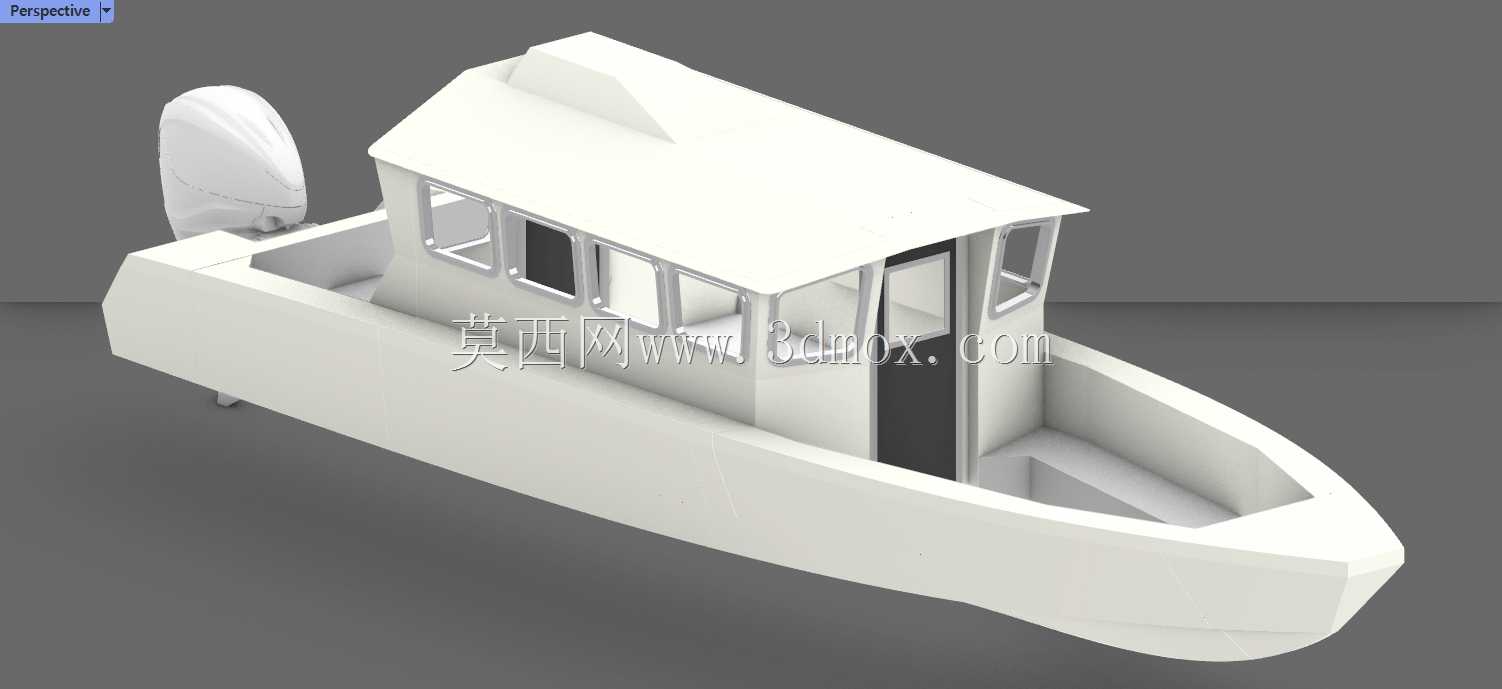

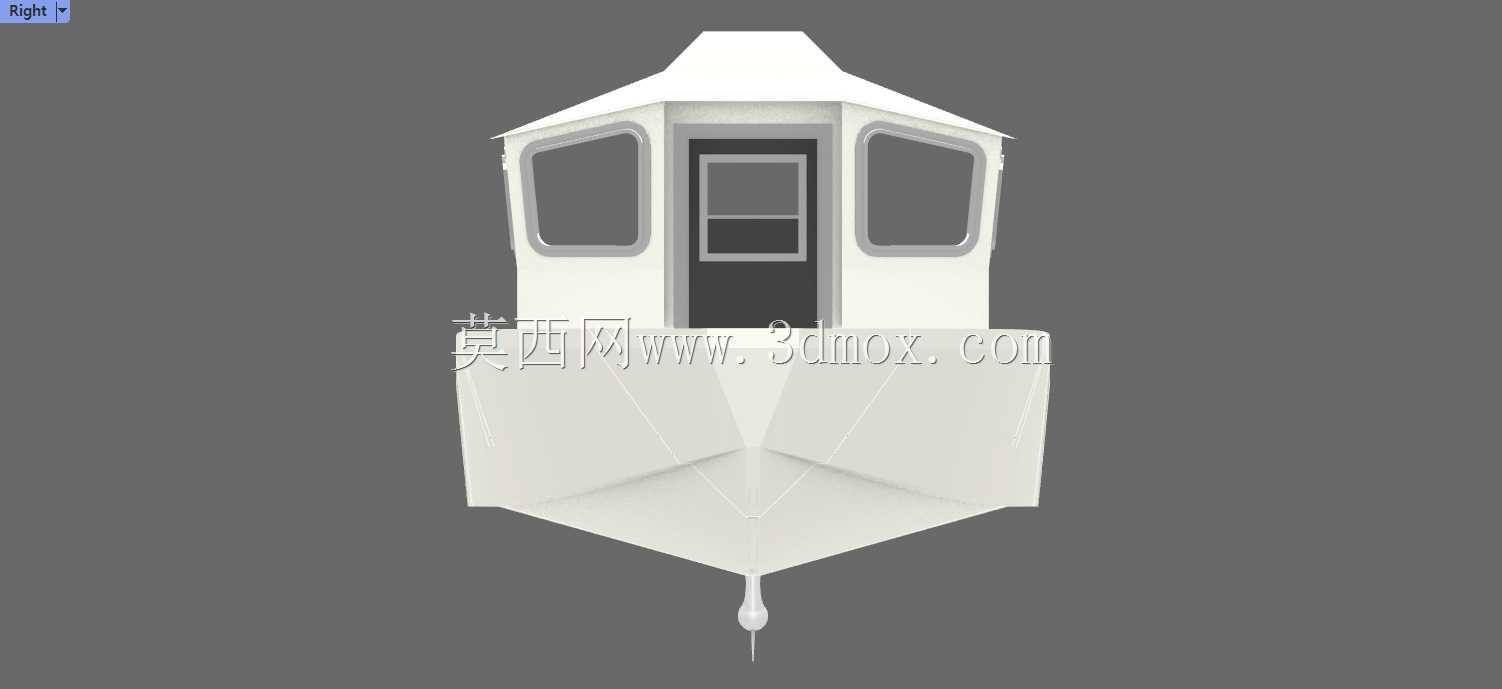

　　既能够给驾驶区域提供基础的挡雨遮阳功能，也不会因为造型过于复杂增加风阻，边角位置全部做圆角过渡，避免尖锐棱角带来的安全隐患。建模过程中要注意各部件的装配间隙，比如尾板和外挂机的连接面要做贴合处理，甲板和船体的连接法兰要预留密封胶条的安装槽位，所有的结构加强筋都排布在船体内部，不破坏外表面的整洁度。渲染阶段要区分不同部位的材质，船体外壳做亮面白色玻璃钢材质，甲板区域做防滑的哑光质感，舷侧内部做深灰色的耐脏材质区分，整体效果直观呈现船体的空间布局和结构形态，方便后续做结构校验、改装调整的时候直接调取模型使用，不需要重新测绘尺寸。
