船用方形甲板舱口盖结构设计

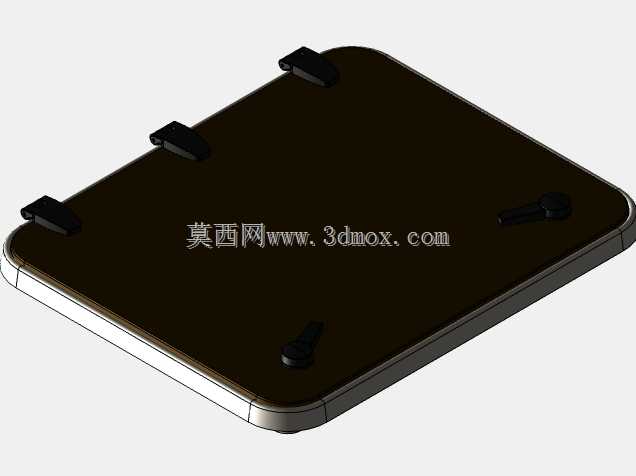

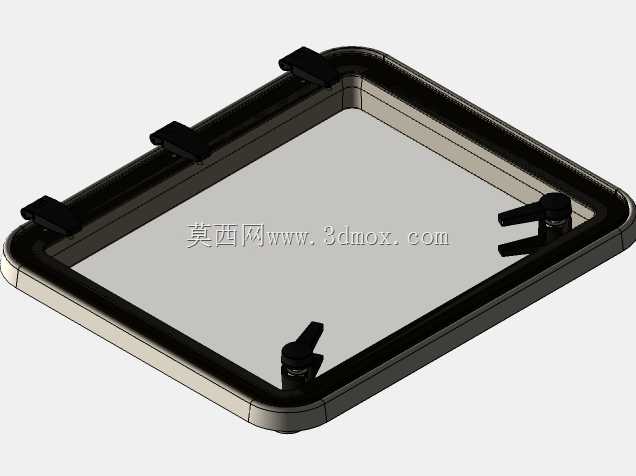

这款方形甲板舱口盖主要应用于内河及近海小型作业船舶的甲板开口部位，日常承担甲板通行承载、舱室密封防水、舱内检修通道遮蔽的核心作用，在船舶停靠、航行作业过程中，既要承受甲板面人员行走、轻型工具推移的局部载荷，也要阻挡海浪泼溅、雨水侵入下层舱室，避免舱内设备、储物受潮锈蚀。从结构设计逻辑来看，整体采用圆角方形的外框构型，相比直角方形能够有效降低应力集中系数，减少船舶航行过程中甲板结构形变传递到盖板连接位的疲劳损伤，外框边缘做了窄边凸起的承托结构，盖板闭合时能嵌入承托位形成第一道密封防线。盖板主体采用深色半透明的复合板材，既可以在闭合状态下让少量自然光透入下层舱室，减少舱内日间照明的能耗，也能让甲板人员直观观察到舱口附近是否有障碍物，避免强行关盖造成磕碰。盖板周向均匀布置了6组快拆式压紧锁扣，锁扣采用偏心压紧的结构原理，操作时只需扳动锁扣手柄就能完成盖板的压紧密封或解锁开启，无需额外借助扳手等工具，单人即可快速完成舱口的开闭操作，锁扣的底座通过沉头螺钉固定在盖板边框上，后期维护更换时无需拆解整个盖板结构，直接拆卸损坏锁扣的固定螺钉即可完成替换。在三维建模过程中，首先绘制盖板外框的二维草图，标注好圆角半径、边框宽度、承托台阶的高度尺寸，通过拉伸凸台命令生成外框的基础实体，之后对承托面做拔模斜度处理，保证盖板闭合时的导向对位顺畅；接着绘制盖板主体的轮廓草图，拉伸生成盖板的板状实体，对盖板边缘做倒角处理，避免尖锐棱边划伤操作人员；随后单独绘制单个锁扣的零件模型，按照锁扣的实际运动行程做装配配合验证，确认锁扣扳动到锁紧位置时能提供足够的压紧行程，不会出现锁止虚位，之后通过圆周阵列命令将锁扣均匀布置在盖板的对应安装位，最后给各个零件赋予对应的材质外观，添加场景光源完成渲染验证。安装边界方面，这款舱口盖的外框需要与甲板开口做焊接固定，焊接前要确认甲板开口的尺寸公差控制在±1mm范围内，外框焊接完成后要保证上表面与甲板面的平面度误差不超过2mm，避免盖板闭合后出现局部缝隙过大的问题，锁扣的安装位置要提前在边框上打好定位沉孔，保证每个锁扣的压紧力均匀分布在盖板周向，避免长期使用后出现盖板变形、密封失效的情况。
