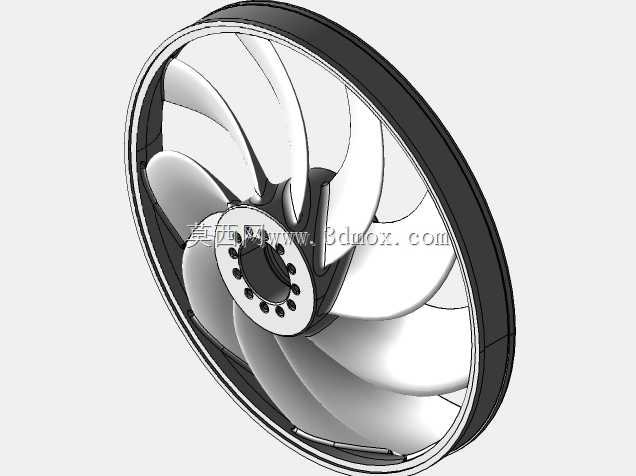

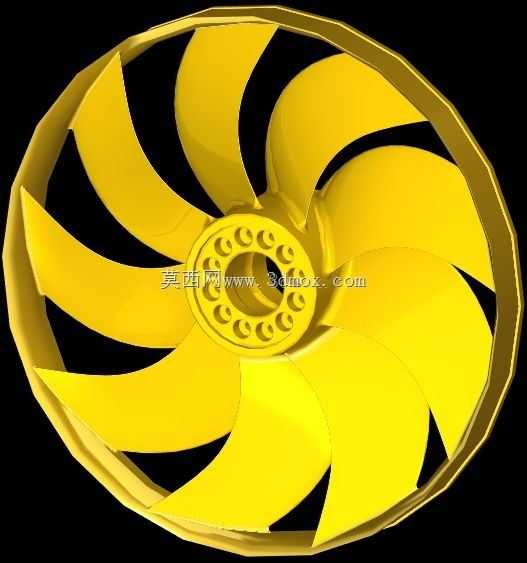

带导流环的十叶船用推进螺旋桨结构

做船舶推进系统结构设计时，这类带外导流环的多叶螺旋桨，主要适配内河中小型作业船、港作拖轮这类对低速大推力有要求的船型，相比常规无环螺旋桨，它能减少叶梢涡流损失，在浅水环境航行时还能避免桨叶剐蹭河床杂物，降低桨叶打损概率。从功能特性上看，十片等距分布的后掠式桨叶，能让推力输出更平顺，减少桨叶旋转时的脉动压力，降低船体尾部的结构振动，中心轮毂处做了环形减重孔设计，既减轻整体转动惯量，又能在装配时给锁紧螺母留出操作空间，外导流环和所有桨叶的外沿做一体化连接，整体刚性比分体焊接结构好很多，长期在高负荷工况下不会出现叶根疲劳开裂的问题。建模的时候先确定核心安装边界，先画中心轮毂的基准回转体，按照艉轴的配合尺寸定出轮毂内孔直径、轮毂端面的安装止口尺寸，保证和轴系的配合公差符合装配要求，再确定外导流环的径向尺寸，要匹配船体尾部的艉柱开口大小，避免安装时和船体结构发生干涉。画桨叶的时候先做单个叶片的翼型截面，从叶根到叶梢取五个不同半径位置的截面，按照设计的螺距值调整每个截面的安装角，用放样命令生成单个叶片的曲面，之后对叶根和轮毂的衔接处做圆角过渡，减少应力集中，再通过圆周阵列生成十片均匀分布的叶片，最后把叶片外沿和导流环做布尔合并，对所有锐边做倒钝处理，避免流体在棱边处产生脱流。实际选型时要注意，这类带环螺旋桨的轴向尺寸要匹配艉轴的伸出长度，导流环的外圆要和舵叶之间留出足够的安全间隙，满舵旋转时不能出现剐蹭，桨叶的曲面光滑度要满足流体阻力要求，建模完成后可以做简单的流体域模拟，验证不同转速下的推力输出效率，调整叶型的后掠角度来优化空泡性能，减少桨叶表面的空泡剥蚀风险。
