工业警示用蓝色RHIB信标灯结构模型

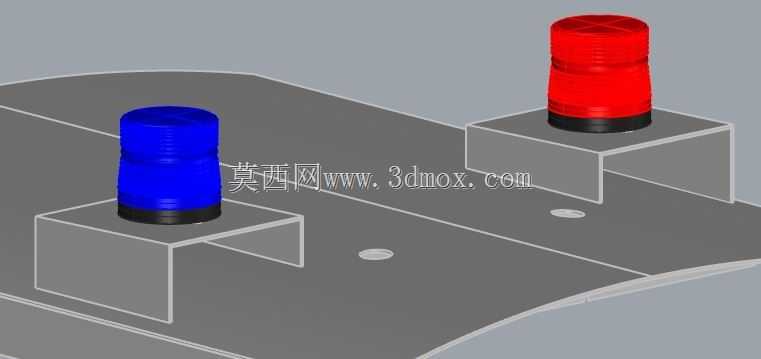

这类信标灯常部署在自动化产线工位、仓储分拣设备、港口装卸机械以及船舶甲板作业区域，作为设备运行状态的可视化指示部件，当设备处于待机、运行、故障等不同工况时，可通过发光状态传递明确信号，避免现场作业人员误判设备状态引发安全隐患。从结构上看，该信标灯采用圆柱式一体化设计，上部为带环形散热纹路的蓝色透光罩，下部为黑色安装基座，底部伸出两个接线插脚，整体没有多余的外露结构，适配工业场景下多粉尘、轻微溅水的使用环境。建模时先从基座部分入手，先绘制底部安装面的圆形轮廓，拉伸出台阶式的基座主体，预留出插脚的安装孔位，插脚按照实际接插件的尺寸做圆柱拉伸后与基座做布尔合并，注意插脚的伸出长度要匹配常规工业接线端子的接入深度，避免安装时出现干涉。上部透光罩的环形纹路是建模的细节重点，先绘制单个环形凸棱的截面轮廓，通过圆周阵列沿罩体轴向等距排布，再和罩体主体做合并，纹路的深度控制在1毫米以内，既保证透光时光线的漫反射效果，又不会在罩体表面积攒过多粉尘。透光罩与基座的配合面做止口结构设计，单边预留0.2毫米的装配间隙，方便实际生产时的卡扣或者胶粘装配。整体外形的直径控制在适配常规工业设备安装孔的尺寸范围内，安装基座的底部做平面处理，可直接通过螺栓或者胶粘固定在设备顶面，不需要额外的转接支架。建模过程中要注意透光罩的壁厚均匀性，避免出现壁厚突变导致的透光不均问题，基座部分的壁厚要满足接线部位的绝缘防护要求，插脚的位置要对称分布，保证接线时的受力平衡。这类信标灯的发光源一般内置在基座上部的腔体内，建模时不需要还原内部的PCB与灯珠细节，只需要保证外部装配尺寸与安装边界的准确性，就能满足设备选型时的装配干涉校验需求，也能用于产线三维布局时的可视化效果搭建，让整个产线的状态指示部件在虚拟仿真阶段就能呈现出和实际一致的布局效果。
