吸环挖泥船用带保护环泵叶轮结构

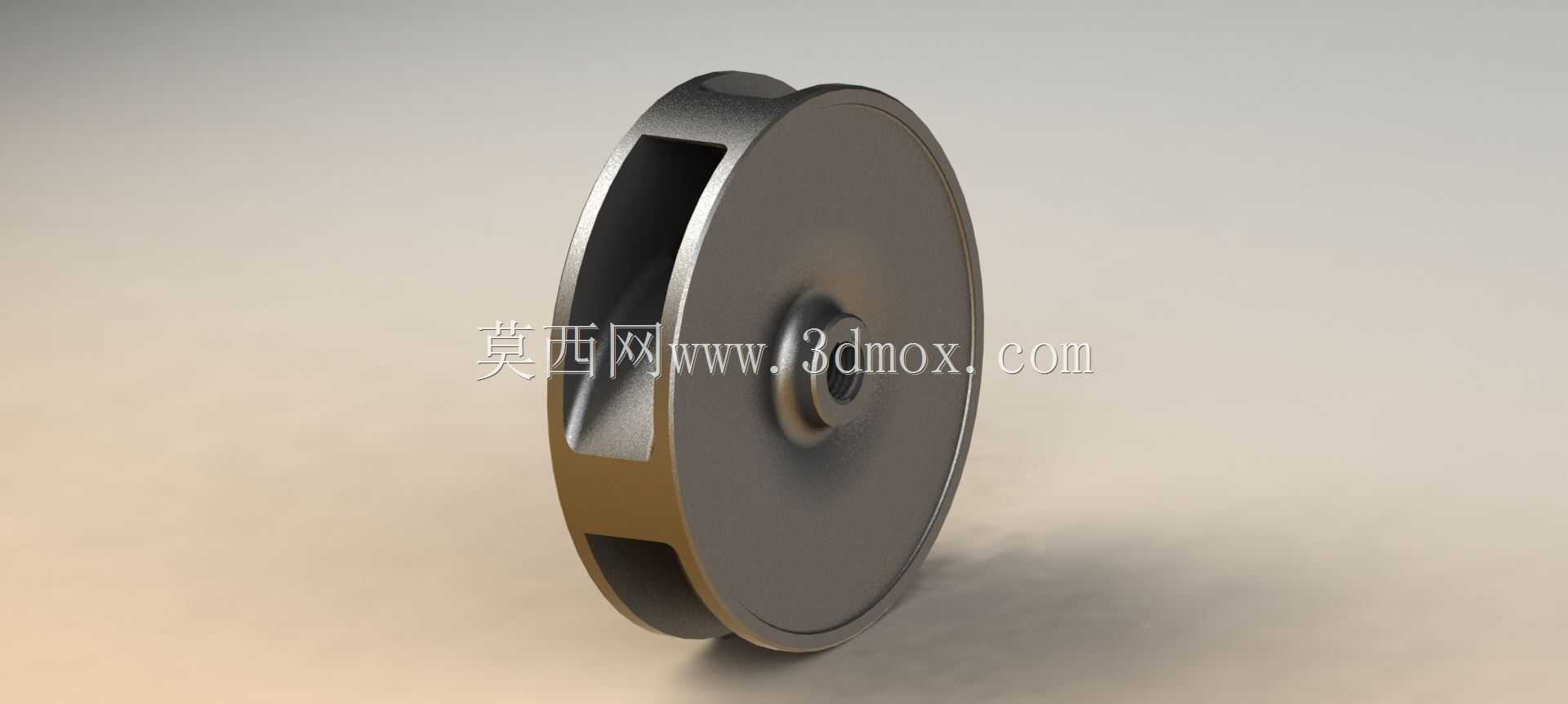

　　做疏浚设备配套结构设计时，最先要卡准的就是过流部件的工况边界，这款带保护环的泵叶轮，核心适配吸环挖泥船的泥泵工况，作业时要持续通过含沙砾、碎石的高浓度泥浆，普通无护环叶轮在大颗粒冲刷下，口环位置磨损速率极快，往往不到一个维护周期就会出现间隙超标的问题，直接导致泵效骤降、回流损耗增大。设计时最先确定的是叶轮外径790mm的尺寸边界，这个参数是匹配对应泥泵壳体的安装腔来定的，要保证叶轮外缘和泵壳内壁的间隙均匀控制在3-5mm，既不能间隙过小导致装配干涉、运转时碰擦壳壁，也不能间隙过大让容积效率掉太多。连接端采用Tr95x24梯形螺纹做双启动结构，这里选梯形螺纹而非普通三角螺纹，是考虑到大扭矩传递下的自锁性和抗磨损能力，

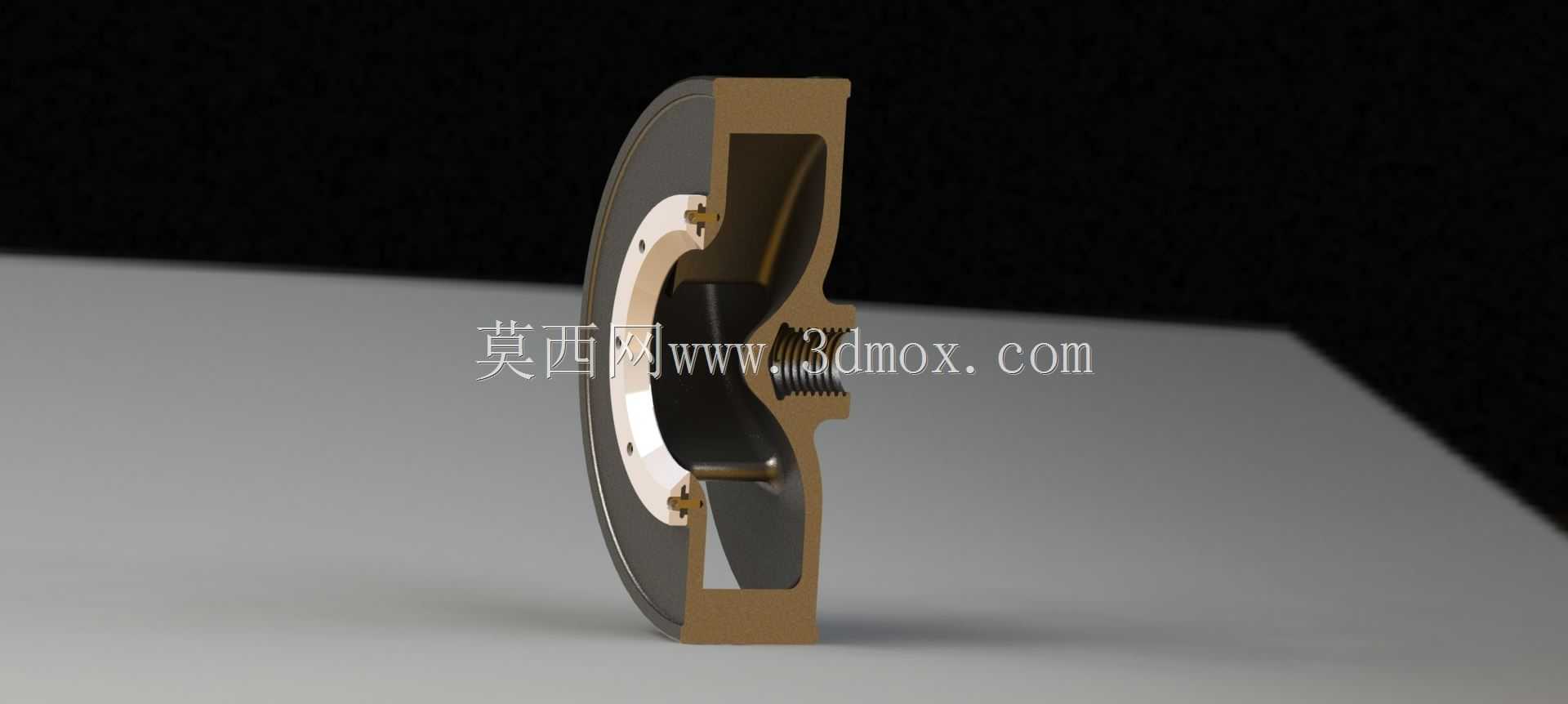

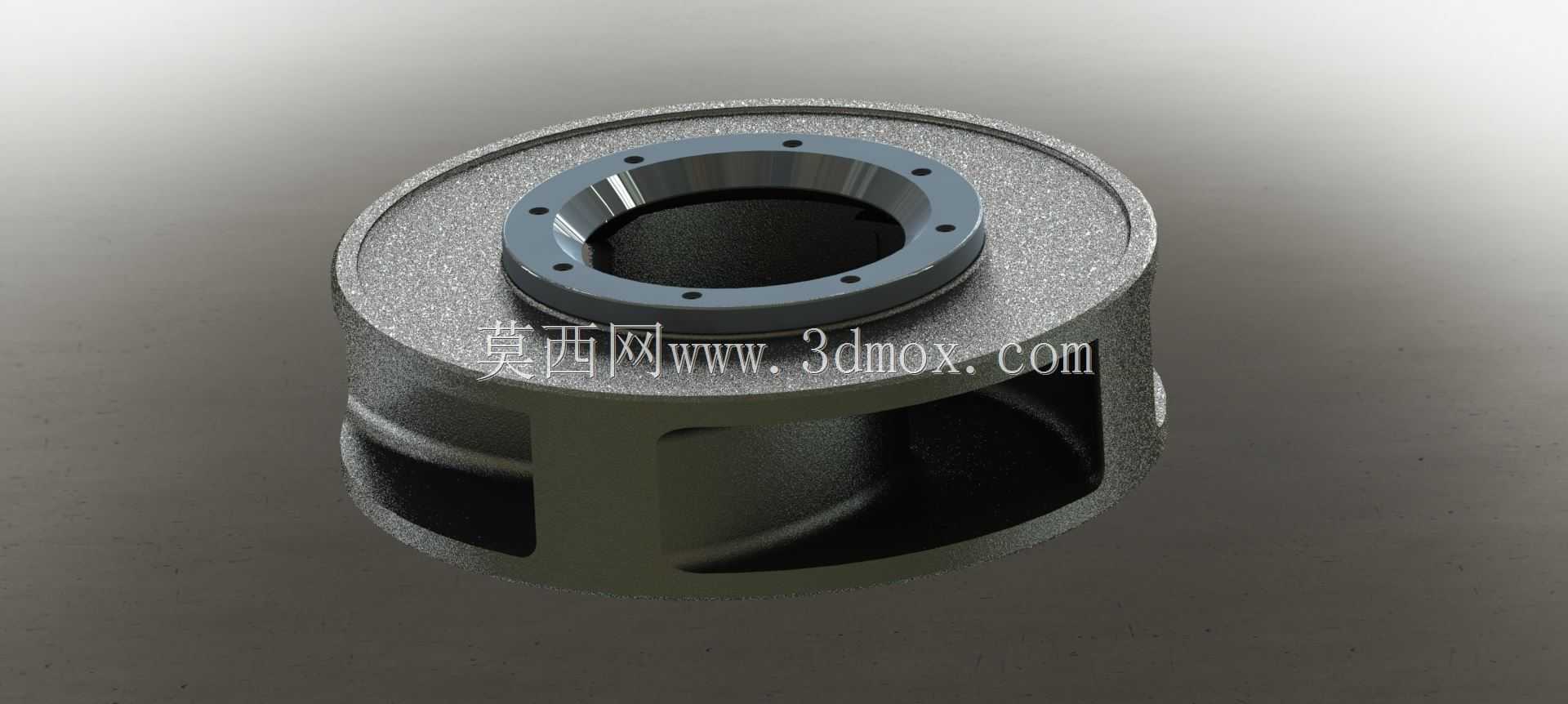

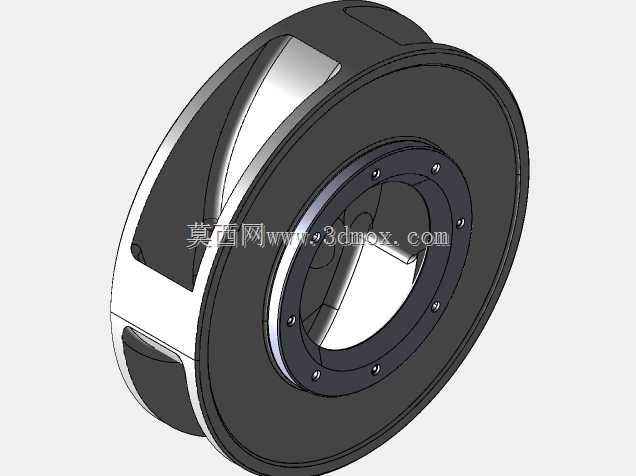

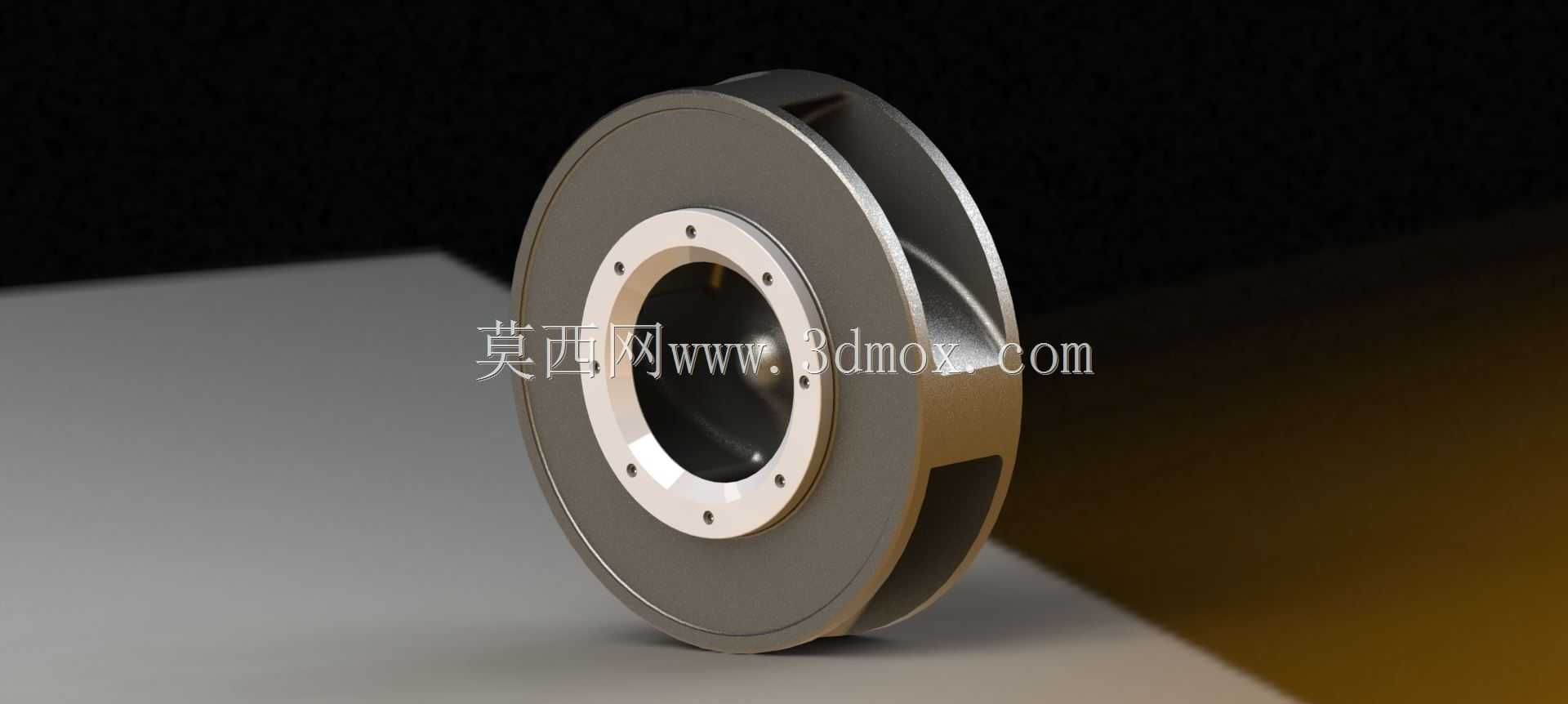

　　双启动的设计能让安装对位更便捷，现场拆装维护时不用反复找正螺纹起始位，降低船坞现场的作业难度。建模的时候先从轮毂基体开始画，先拉伸出轮毂的主体回转结构，确定内孔螺纹的基准轴线，再做叶片的型线绘制——挖泥泵的叶片不能照搬清水泵的大曲率叶片，要适当加厚叶片进口边的厚度，同时控制叶片出口角在22度左右，兼顾过流能力和抗冲击性能，避免大颗粒卡滞或者打坏叶片。之后再做前侧的保护环结构，保护环和叶轮主体采用止口定位加焊接的连接方式，保护环的端面要做硬化层预留位，建模时要留出2mm的堆焊余量，方便后期做耐磨层处理。画完主体结构后要做干涉检查，重点核对螺纹旋合长度、保护环和进口法兰的配合间隙，还要做动平衡的配重预留位，

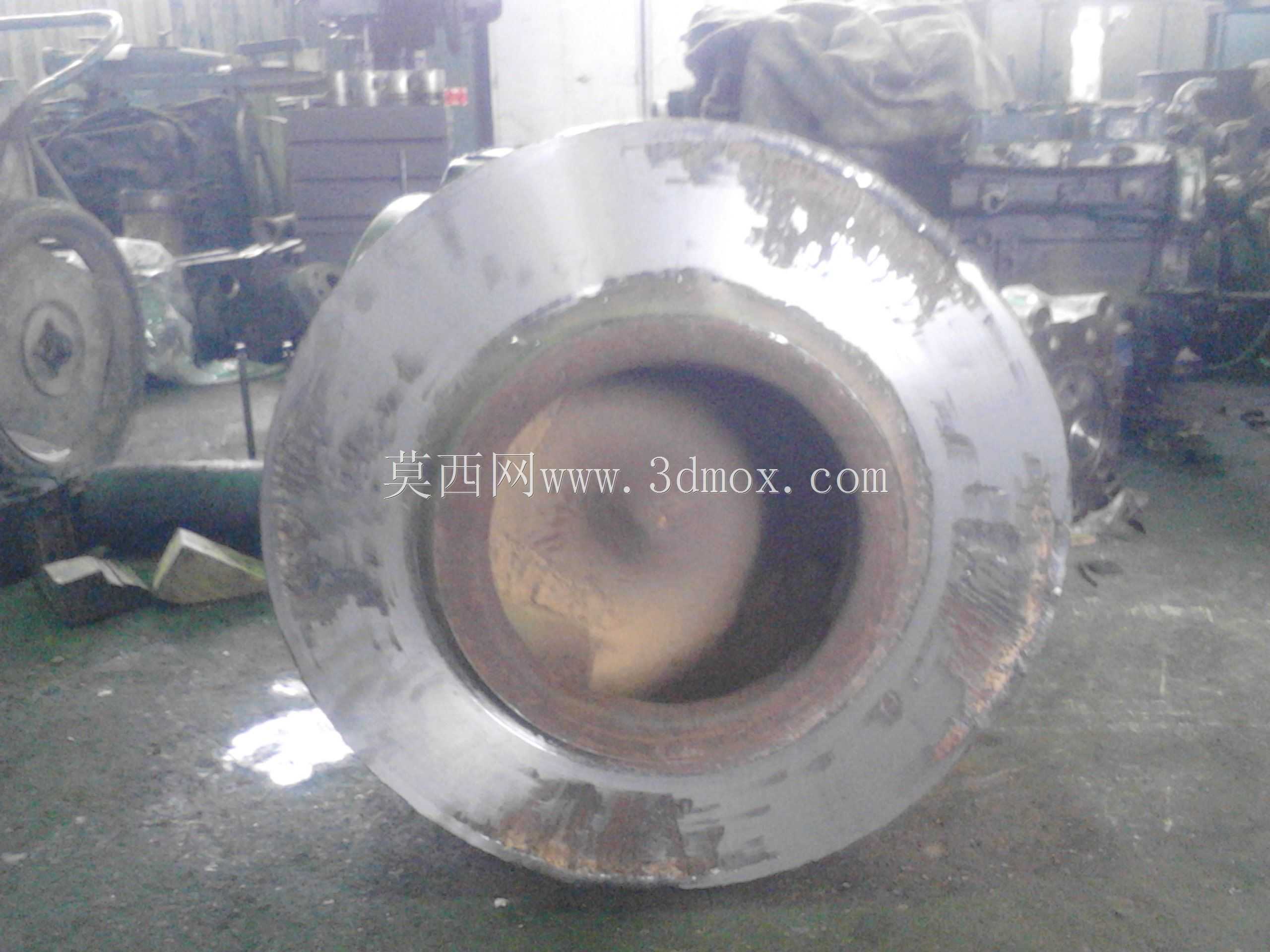

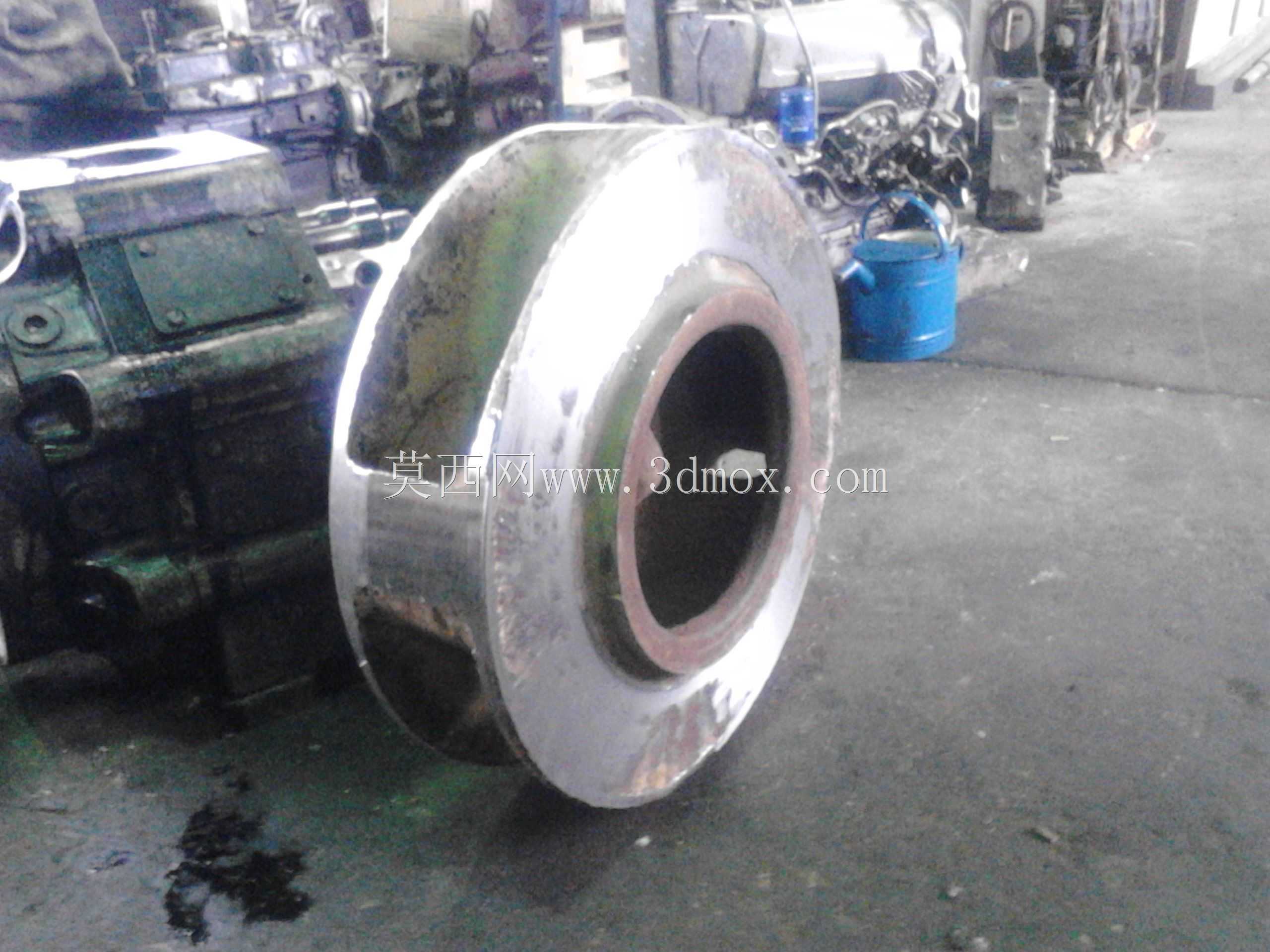

　　在叶轮后盖板位置留出平衡块的安装槽，避免高速运转时出现振动超标的问题。整个建模过程要反复核对安装边界，确保叶轮装入泵体后，轴向窜动量控制在允许范围内，保护环能完全覆盖口环的摩擦副位置，把易磨损的部位集中在可更换的保护环上，后期维护时不用整体更换叶轮，只需要更换保护环就能恢复泵的性能，大幅降低疏浚作业的配件成本。
