工业级气动排量泵结构设计方案

项目分类:3D模型 发布时间:2021-09-22 ID:280164
  • 工业级气动排量泵结构设计方案
  • 工业级气动排量泵结构设计方案
  • 工业级气动排量泵结构设计方案
  • 工业级气动排量泵结构设计方案
  • 工业级气动排量泵结构设计方案
  • 工业级气动排量泵结构设计方案
  • 工业级气动排量泵结构设计方案

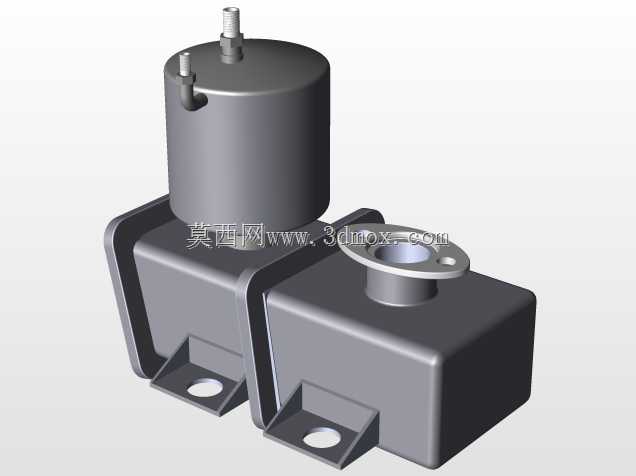

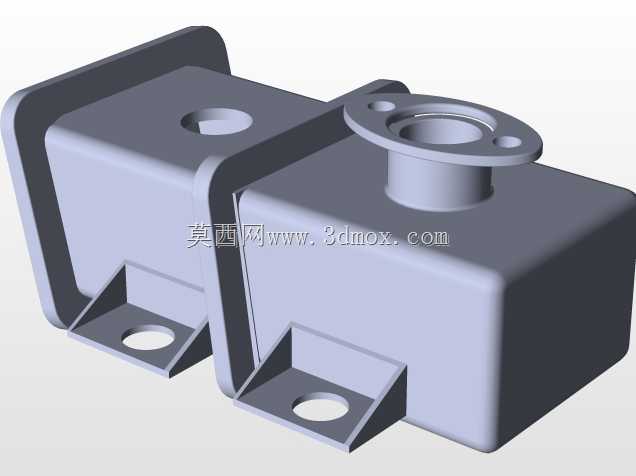

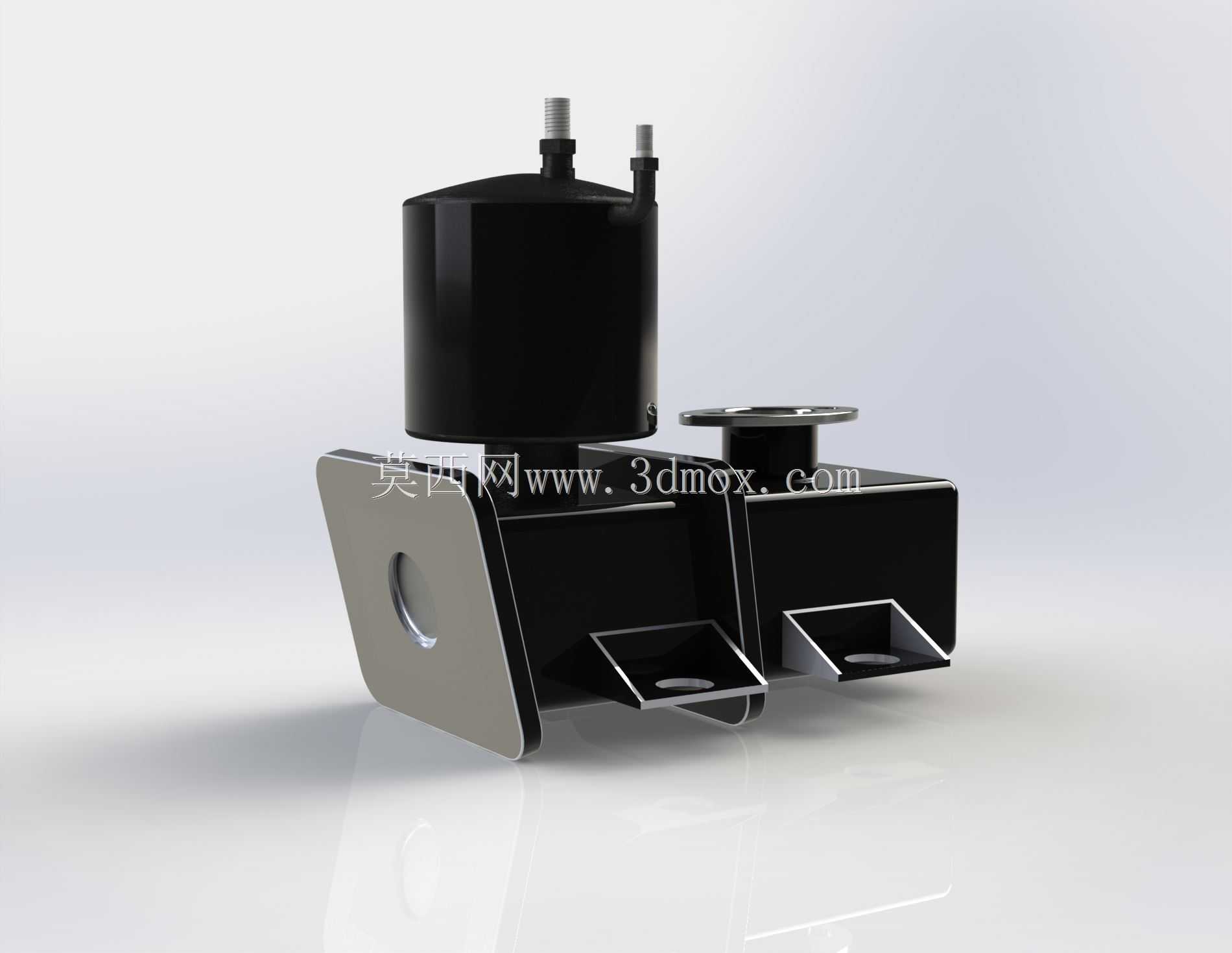

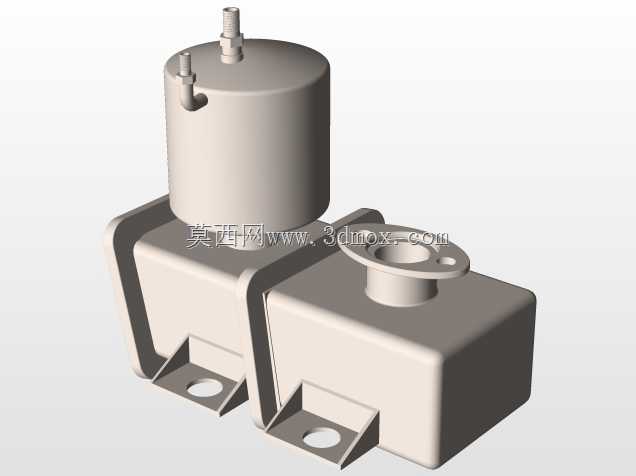

在化工流体输送、小型污水处理单元、机床冷却液循环这类对防爆、无电火花有硬性要求的工况里,气动排量泵的应用占比一直不低,这次做的这款pitbull结构气动排量泵,最初是针对小流量高扬程的洁净流体输送场景优化的,没有复杂的密封易损件,靠气压驱动膜片或者活塞做往复动作完成排量,相比电动泵在易燃易爆车间的适配性更强。建模的时候先从安装底座开始搭,两侧带安装孔的折弯支架是最先确定的边界,安装孔的中心距、支架的折弯高度都要匹配常规工业安装面的预留尺寸,底座上的两个定位卡槽是用来固定泵体核心腔室的,避免气动动作时的共振偏移。上部的黑色蓄压腔是气路驱动的核心部分,顶部两个气嘴分别接进气和排气回路,建模时要注意气嘴的外螺纹尺寸匹配常规气动快插接头的规格,侧面的法兰接口是流体出口,法兰的螺栓孔分布要符合通用管路连接标准,避免后期装配时出现对接错位。建模步骤上,先在SolidWorks里绘制底座的钣金草图,折弯参数按照常用冷轧钢板的折弯系数设置,拉伸切除出安装孔和定位槽后,再做上部腔室的实体建模,腔室的壁厚要根据额定工作气压做强度校核,避免长期承压出现形变,气嘴部分做单独的零件建模后装配到腔室顶部,添加同轴心和端面重合的配合关系,流体出口的法兰单独绘制后装配到腔室侧方,最后把所有零件装配完成后做干涉检查,确认运动部件在往复行程里没有和固定结构发生碰撞。从功能特性上看,这款泵靠压缩空气做动力源,不需要外接电源,在没有电力供应的野外临时流体输送场景也能使用,排量的大小可以通过调整进气压力来线性调节,相比同流量的电动隔膜泵,整体结构更紧凑,安装占用的横向空间更小,底座的折弯支架既可以做落地安装,也可以通过支架上的孔做壁挂式固定,适配不同的安装空间需求。设计时特意把气路接口和流体接口做了分区布置,上部集中布置气路接头,侧方布置流体接口,后期接管路的时候不会出现管路交叉干涉,日常维护时拆卸气路或者流体管路都不需要挪动其他部件,腔室的连接部位采用卡箍式固定,不需要专用工具就能拆开清理内部流道,适合输送含有少量细小杂质的流体,不会因为杂质卡滞导致泵体停转。
