发动机注油用手动操作式油泵结构设计

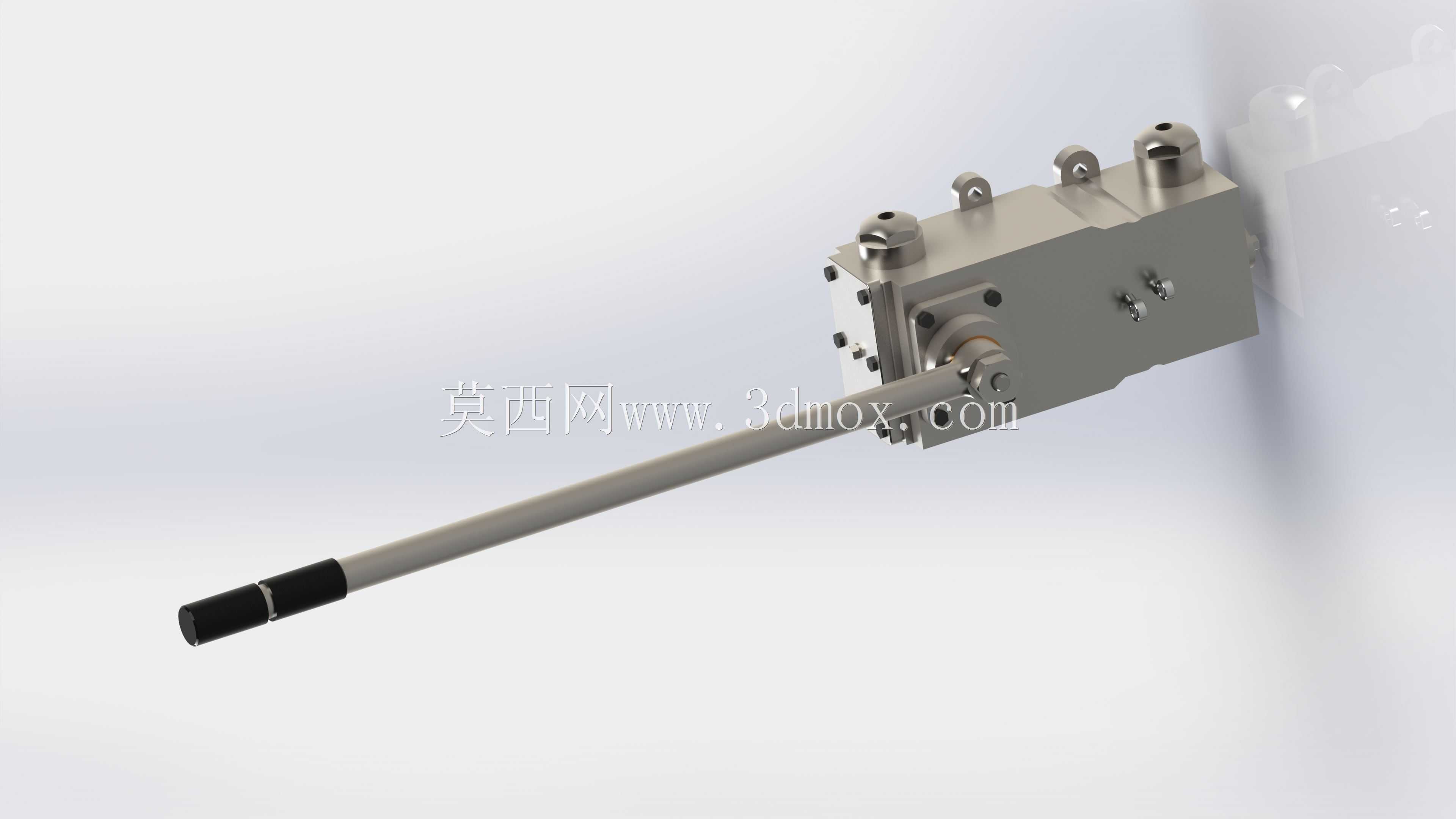

　　在发动机运维、装配检修的现场场景里，这类手动油泵是无外接动力源工况下完成注油作业的核心配套部件，主要用于向发动机油路系统补充加注润滑油、燃油，或是在油路检修后完成手动排空气、建立初始油压的操作，尤其适配野外作业、停机检修无供电的场景，避免依赖外接动力设备带来的作业限制。从功能特性来看，这款手动油泵采用长操作杆的杠杆式结构设计，操作时通过压动长杆带动泵体内的柱塞做往复运动，依靠腔室容积变化形成负压吸油、正压压油的工作循环，泵体上集成的多个阀组分别负责进油、出油、压力保持、溢流泄压的功能，顶部的吊环结构用于设备的吊装转运与安装固定，侧面的接口可直接对接发动机油路的标准管路，无需额外转接结构。设计阶段首先要明确安装边界，

　　泵体主体为方形金属结构，操作杆伸展后总长度需满足单人站立操作的施力行程，同时要保证操作时杆体不会与发动机周边的管路、壳体发生干涉，泵体上的安装孔位要匹配发动机侧装支架的孔距公差，所有外露接口的密封槽尺寸要符合液压管路的密封标准，避免作业时出现渗漏问题。建模过程中，先在SolidWorks里绘制泵体主体的基体草图，拉伸切除出内部的柱塞腔、阀组安装孔，优先保证各腔室的同轴度公差，避免柱塞运动时出现卡滞；之后单独绘制柱塞组件、操作杆、铰接销轴、阀组阀芯与密封件，操作杆的手柄部分做防滑包覆结构的建模，还原实际握持的防滑纹理；完成单个零件建模后进入装配环境，按照实际装配顺序依次装入各部件，添加同轴、重合、行程限制的配合关系，

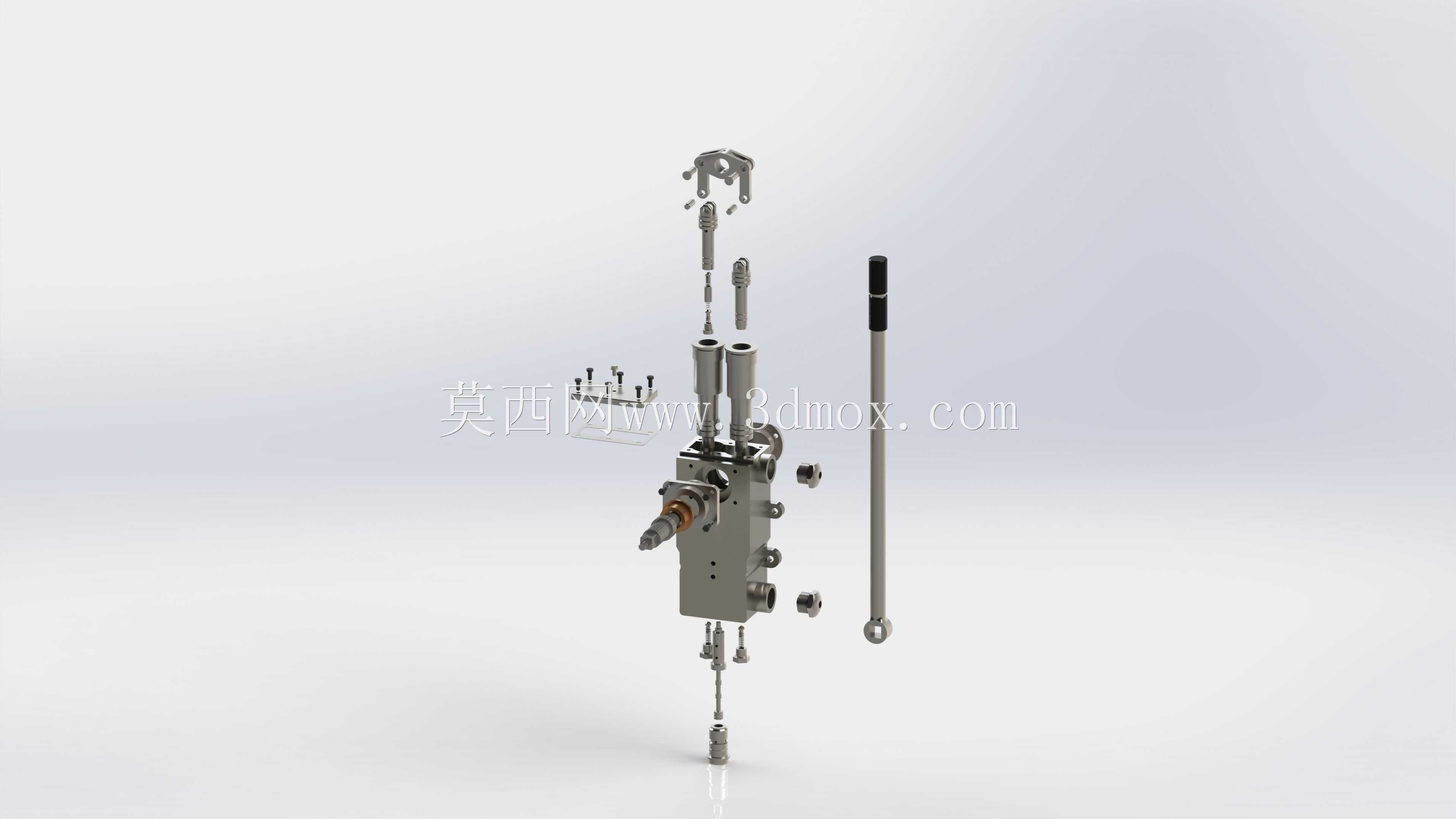

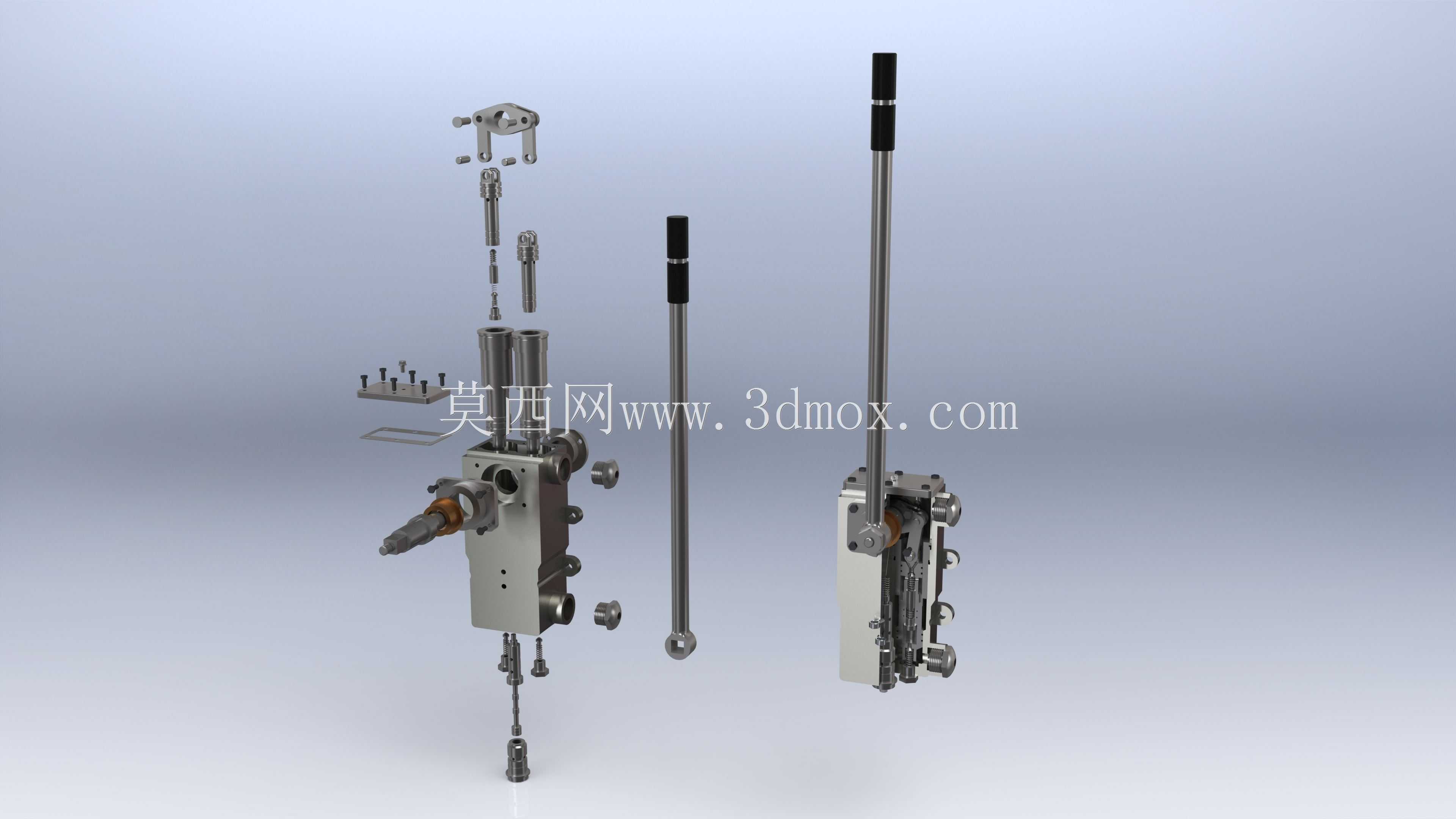

　　尤其要给操作杆添加角度行程的配合限制，模拟实际按压的最大、最小行程位置，避免出现装配干涉；装配完成后通过运动仿真模拟柱塞往复运动的过程，检查阀组启闭的动作逻辑是否符合工作原理，验证泵腔容积变化的行程是否满足额定注油排量的设计要求，最后对所有金属部件添加金属材质渲染，还原实际产品的金属质感与结构细节。
