布伦沃尔伸缩式船舶方位推进装置结构

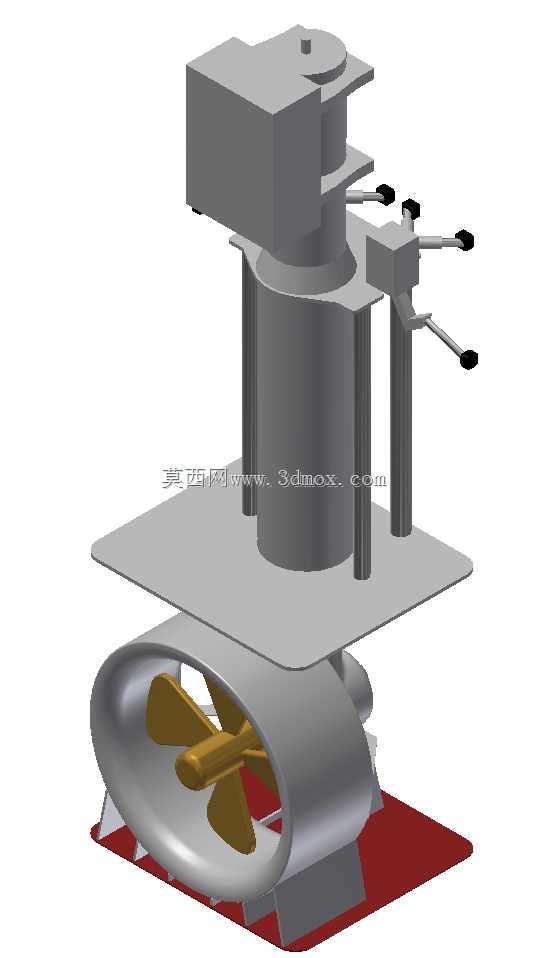

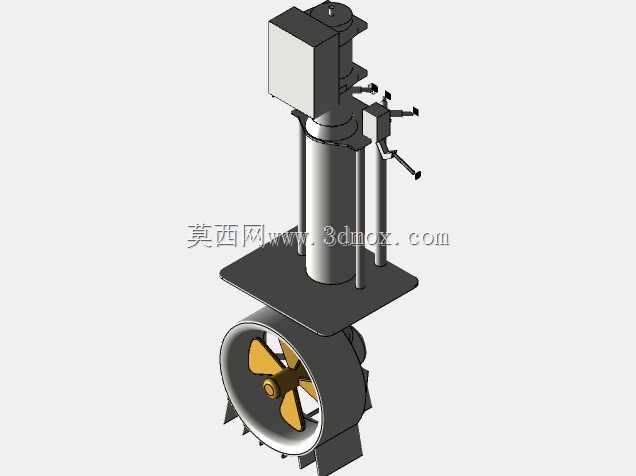

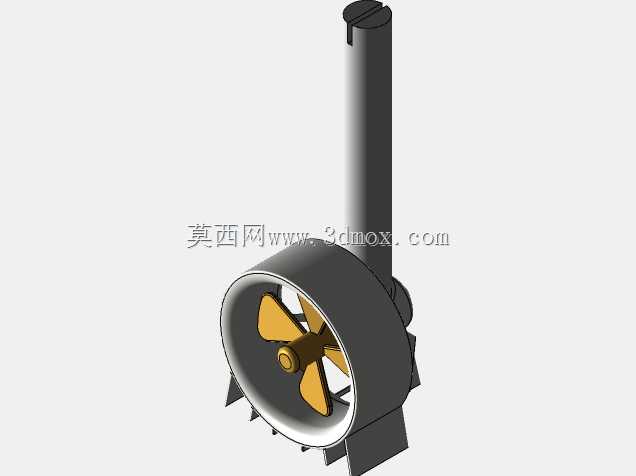

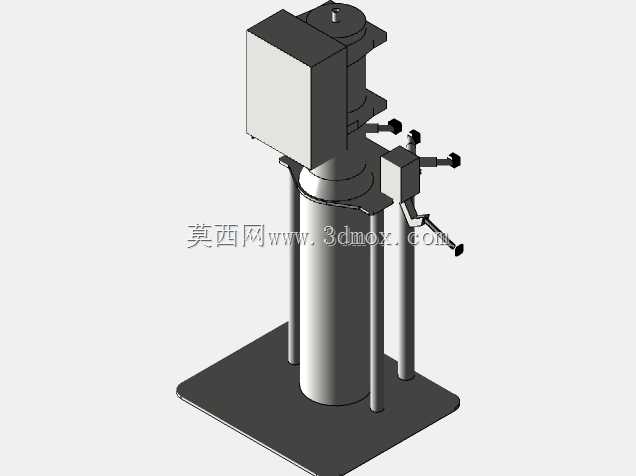

在船舶动力系统的选型设计中，可伸缩方位推进装置常作为特种作业船舶、近海工程平台的辅助推进与动力定位核心部件，区别于固定轴系的常规螺旋桨，这类装置可在非工作状态收回舱内，减少船舶航行阻力，也能避免停靠、浅航时桨叶碰撞受损，作业时伸出船体下方，通过360度全回转调整推力方向，无需额外配置舵系即可完成船舶的原地转向、横移、精准位姿保持，适配海工平台运维、港内拖带、动力定位等对操纵性要求极高的作业场景。从结构设计逻辑来看，这套模型采用低细节建模思路，是为了适配大总装场景下的装配需求，不需要还原每一处密封件、紧固件的细节，仅保留核心功能结构的外形与安装边界：上部为舱内安装的回转驱动与伸缩导向机构，包含多组导向立柱承载伸缩过程的侧向载荷，操作杆组对应回转锁止、伸缩档位的机械控制结构，中部为安装法兰板，匹配船体底部的开孔尺寸与密封安装面，下部为带导流罩的螺旋桨组件，导流罩采用流线型椭球截面设计，可减少桨叶工作时的紊流损失，提升推进效率，桨叶采用常规三叶构型，平衡推力输出与转动惯量。建模过程依托三维机械设计软件完成，首先确定安装法兰的基准面，以此为定位基准绘制下部导流罩的回转截面，通过回转特征生成导流罩主体，再绘制单片桨叶的翼型截面，沿桨叶展向做扭转放样后圆周阵列得到完整桨叶组件；上部伸缩筒体采用同轴圆柱拉伸特征，导向立柱沿筒体圆周均布，保证伸缩动作的同轴度，避免卡滞；上部的回转驱动箱体采用方块拉伸加局部切除的方式完成，保留外部安装接口与操作件的位置，所有部件的装配约束完全匹配实际安装逻辑，伸缩行程、回转半径的尺寸边界均按照实船安装的预留空间设定，可直接导入大场景总装文件中做干涉检查、布局验证使用，不会因为模型细节过多导致总装文件卡顿。这类伸缩式方位推进器的安装需要在船体底部设置专用的围井结构，收回状态时桨叶完全进入围井内，底部密封盖板闭合保证船体线型流畅，伸出状态下导流罩完全没入水中，推力方向可随回转机构任意调整，相比常规的侧推装置，它能提供任意方向的推力，动力定位精度更高，相比全回转舵桨，它的可伸缩特性让船舶在高速航行时不会带来额外的附体阻力，兼顾了高速航行与低速精准操纵的需求，在海工辅助船、科考船、豪华游艇上都有广泛应用。建模时特意简化了内部的液压管路、驱动电机、密封组件等非外观核心结构，仅保留各部件的外形轮廓与安装接口，就是为了在大装配场景下降低模型数据量，同时不影响整体布局的展示与干涉检查，结构件的壁厚、安装孔位的位置都参考通用系列产品的尺寸规范设定，保证模型的工程参考价值。
