1.5千瓦工业驱动电机三维结构设计

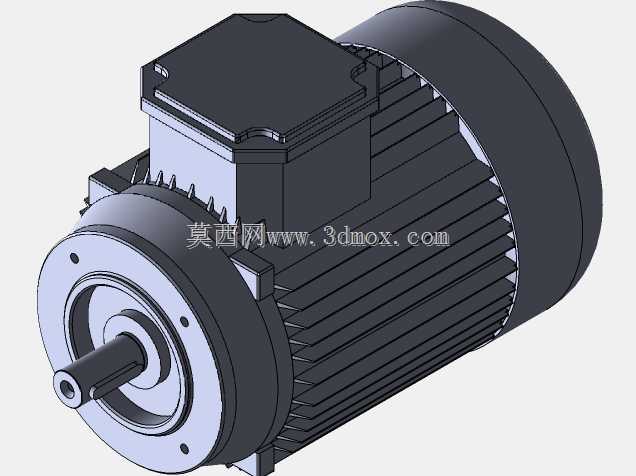

做这款1.5kW电机的三维建模时，最先要锚定的是通用工业场景的安装适配需求，这类功率等级的电机覆盖面极广，从输送线辊筒驱动、小型风机配套，到轻工机械的主轴动力输入、农机辅助机构动力源都能用到，建模前得先把不同场景的安装共性梳理清楚，不能只做个外观壳子。建模第一步先敲定核心安装边界，底脚安装孔的孔距、轴伸端的直径与键槽尺寸、接线盒的方位预留，这些都是现场安装会直接卡壳的硬指标，先把基准面拉出来定好轴向与径向的安装基准，后续所有特征都围绕这个基准展开，避免后期装配时出现干涉。画内部结构的时候，要把定子绕组的排布空间、转子的同轴度公差预留、端盖的止口配合尺寸做准，不能只画个实心轴糊弄，毕竟做三维模型不光是看外观，后续做装配干涉检查、运动仿真的时候，内部结构的尺寸合理性直接影响模型可用性。外壳的散热筋结构是建模里比较费时间的部分，不能随便阵列几根筋就完事，要顺着电机外壳的圆周方向均匀排布，筋的高度、厚度要和1.5kW功率的散热需求匹配，筋条之间的间距要留够后续开模的拔模斜度，接线盒的位置要兼顾常规左侧出线的使用习惯，同时预留可以旋转调整方位的结构余量，方便不同现场布线需求。建模过程中先做旋转特征生成电机的主体外壳与端盖基体，再做拉伸切除生成轴伸孔、安装孔，散热筋用阵列特征快速生成后单独做端部的圆角过渡，避免应力集中的结构问题，转子部分先做轴的阶梯特征，再叠加上转子铁芯与导条的结构，最后把端盖、轴承、接线盒、风罩这些附件逐个装配到位，每装一个部件都要检查配合间隙，比如轴承和端盖轴承室的配合公差带、风叶和风罩的安全间隙，这些细节在实际生产里都是影响电机运行稳定性的关键。做这个模型的时候特意把安装法兰的可选结构做了兼容预留，不管是B3底脚安装还是B5法兰安装的场景，都能通过调整外部特征快速适配，不用重新推翻建模，轴伸端的键槽尺寸严格对应通用传动件的配合标准，后续用户拿来直接连联轴器、带轮都不会出现尺寸对不上的问题。
