坦帕湾观光游艇外观结构三维设计

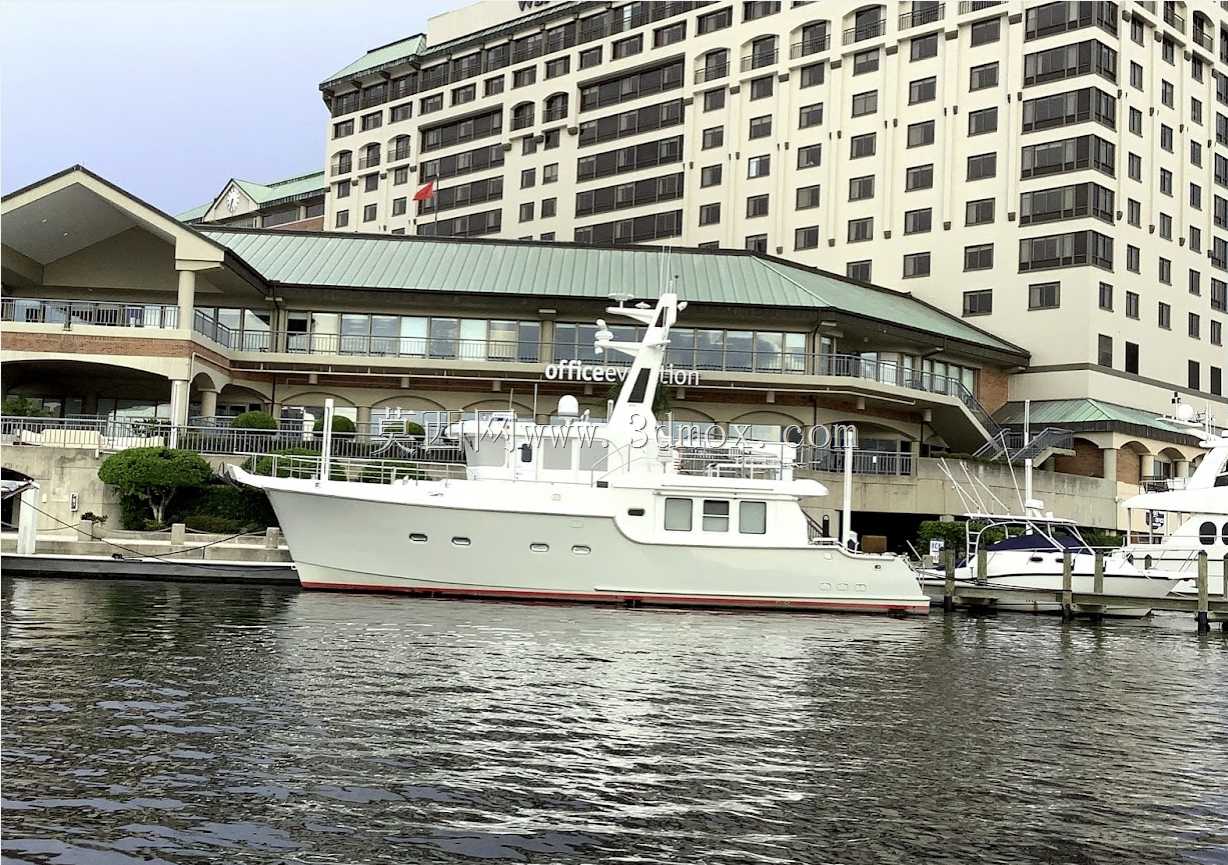

　　这款游艇的三维建模工作，首先从实际应用场景出发，这类小型游艇主要承担近岸观光、短途休闲出行的功能，日常航行于内湾、平缓近海水域，可搭载少量乘员完成滨海游览、短途通勤类的出行需求。建模过程中首先梳理船体的功能分区，从艏部到艉部分别设置了破浪艏结构、上层驾驶舱、中部乘员舱、艉部设备平台，同时在舱室顶部设置了集成式排烟与瞭望塔结构，兼顾航行时的动力系统排气需求与驾驶视野拓展需求。设计思路上优先还原实船的航行适配特性，艏部采用前倾式破浪舷弧，能够在航行时有效抬升船身、降低兴波阻力，减少近岸航行时浪涌对船体的冲击；船体舷侧采用深V型与平底结合的线型，在保证低速航行稳定性的同时，兼顾浅水区的通过性，适配内湾水域水深变化较大的航行环境。

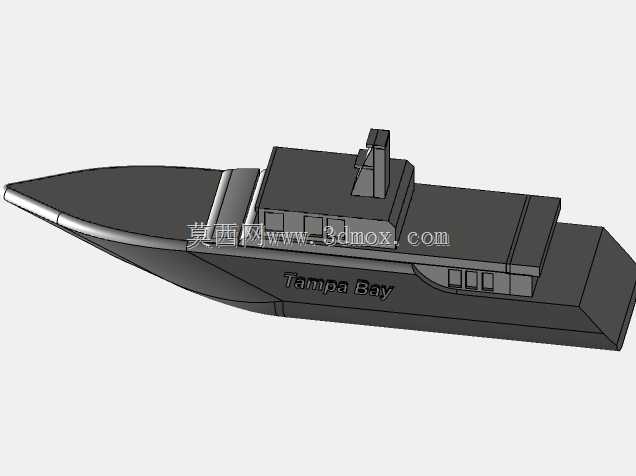

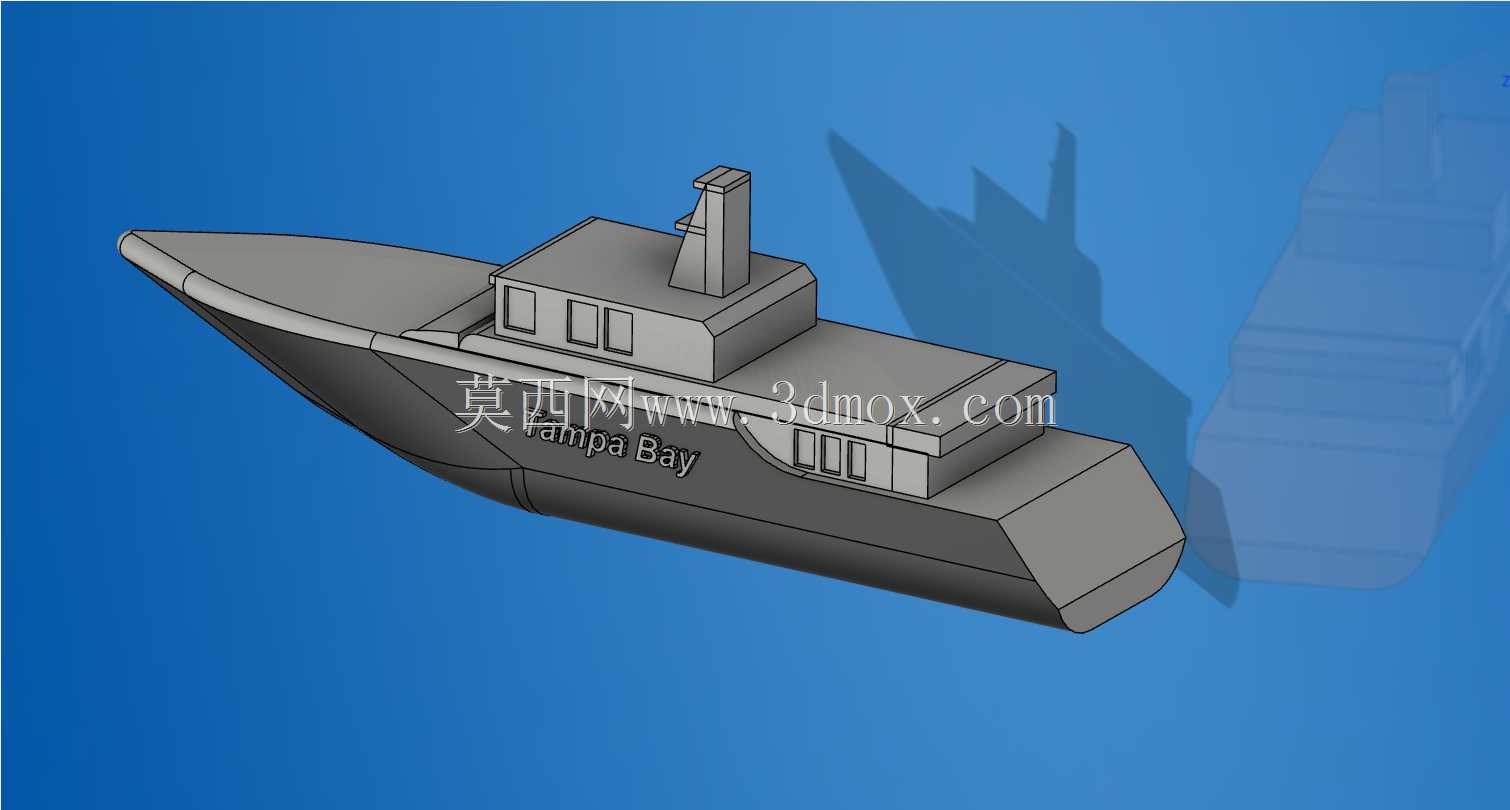

　　建模时首先绘制船体的纵剖线、横剖线与水线，通过曲面放样生成主船体外壳，检查各剖面的光顺度，避免出现曲面褶皱影响后续水动力性能的模拟验证；完成主船体曲面后，拆分出甲板分层结构，依次搭建上层建筑的舱室围壁，预留出门窗的安装边界，舱室的窗户采用矩形圆角设计，既保证舱内采光面积，也能降低玻璃安装处的应力集中。上层建筑顶部的塔台结构单独建模，其安装位置与船体中心线对齐，保证整体结构的对称性，避免航行时出现偏载影响航向稳定性。尺寸边界的设定上，船体总长与型宽的比例控制在4:1左右，保证近岸转向的灵活性，上层建筑的总高度不超过型宽的1/2，降低航行时的重心高度，提升抗侧倾能力；甲板边缘设置了连续的舷墙结构，高度满足乘员安全防护的需求，

　　同时预留了系缆桩、扶手等附件的安装位置。建模过程中对各部件的装配间隙做了预留，比如舱门与围壁的配合间隙、窗户与窗框的安装槽位，都按照实际船舶建造的公差要求设定，保证模型可直接对接后续的结构验证、3D打印验证或者展示渲染需求。船体侧面的标识位置也做了精准定位，与实船的标识安装位置保持一致，还原真实船舶的外观细节。完成主体结构建模后，对各部件的倒角做了统一处理，船体折角处采用大圆弧过渡，减少应力集中点，舱室边角采用小圆角处理，兼顾加工工艺性与外观的流畅度。整个模型的结构拆分逻辑完全匹配实际船舶的建造流程，可用于船舶专业的教学演示、小型游艇的方案展示、休闲船艇的外观选型参考，也能作为水动力仿真分析的基础模型，辅助验证不同航速下的船体阻力特性。
