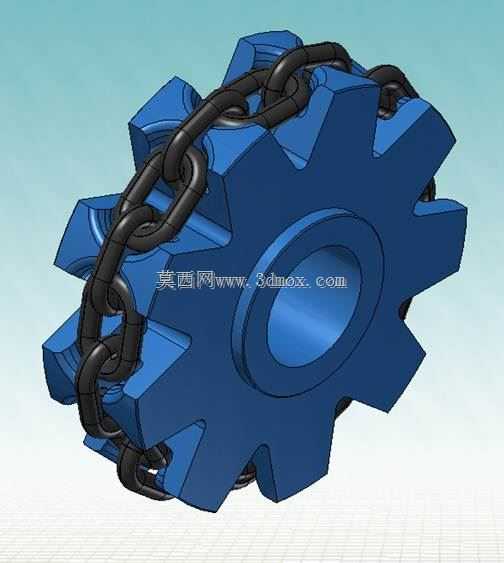

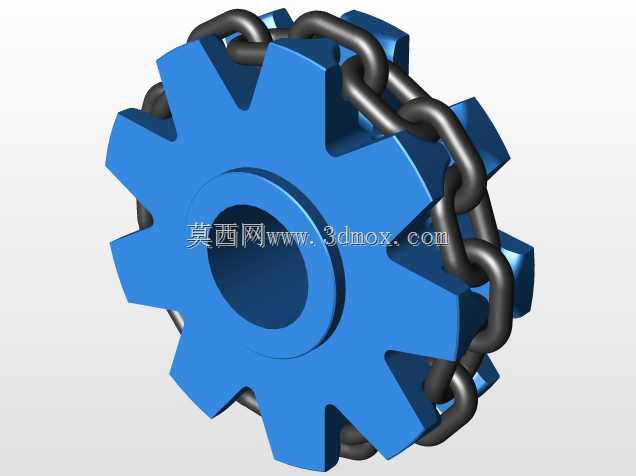

链轮啮合传动组合结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:280235
  • 链轮啮合传动组合结构设计
  • 链轮啮合传动组合结构设计

这套链轮与链条组合的传动结构,在重载输送、矿山设备、农业机械的动力传递环节应用十分广泛,相比带传动不存在打滑风险,传动比精准,能在多粉尘、高湿度的恶劣工况下保持稳定的动力输出。实际使用中,这类链轮多搭配短节距精密滚子链使用,可实现平行轴间的远距离动力传递,单组结构的传动效率可达95%以上,日常维护仅需定期补充润滑脂、检查链节磨损量即可,运维成本远低于同功率等级的齿轮传动组。从结构设计层面看,链轮的齿形采用三圆弧一直线的标准齿廓,齿根位置做了圆角过渡处理,能避免链节啮合时出现应力集中,减少齿面的冲击磨损;链轮中心的轴孔预留了键槽安装位,可通过平键与传动轴实现周向固定,端面还设计了挡圈槽,用于安装轴端挡圈限制链轮的轴向窜动,安装边界上,链轮的齿顶圆直径、轴孔直径、轮毂长度都需要匹配对应型号链条的节距、滚子外径参数,保证链节能顺畅啮入啮出,不会出现卡滞、跳齿的问题。建模过程中,先在草图环境绘制链轮的齿形轮廓,通过拉伸命令生成链轮的基体结构,再对齿面、轴孔边缘做倒角处理,去除加工锐边;链条部分先绘制单个链节的内外链板、销轴、滚子结构,通过装配约束将单个链节组装完成后,沿链轮的齿形轨迹做阵列装配,调整链节的啮合角度,让滚子与链轮齿槽完全贴合,最后对所有零件赋予对应的材质外观,还原实际零件的金属质感。需要注意的是,建模时要预留链条的张紧调节余量,实际装配中链条的下垂度需要控制在中心距的1%-2%之间,过紧会加剧链节与齿面的磨损,过松则容易出现传动抖动、跳齿的问题,这类结构在设计时还需要根据传递功率、转速计算链轮的最小齿数,通常主动链轮齿数不小于17,高速工况下可适当增加齿数降低传动冲击。
