大扭矩涡轮鳍叶轮结构设计

这类涡轮鳍结构常应用在小型流体动力设备、无动力管道增压单元、微型涡轮动力装置中，核心作用是在流体流经叶片通道时完成能量转换，既可以作为动力输出端将流体动能转化为轴系扭矩，也可作为做功端带动流体流动完成输送。实际工况中，这类结构常面对流速波动大、安装空间受限的场景，比如狭小舱室内的通风增压组件、小型水下推进单元的动力端，对叶片的型线精度、整体动平衡表现都有明确要求。

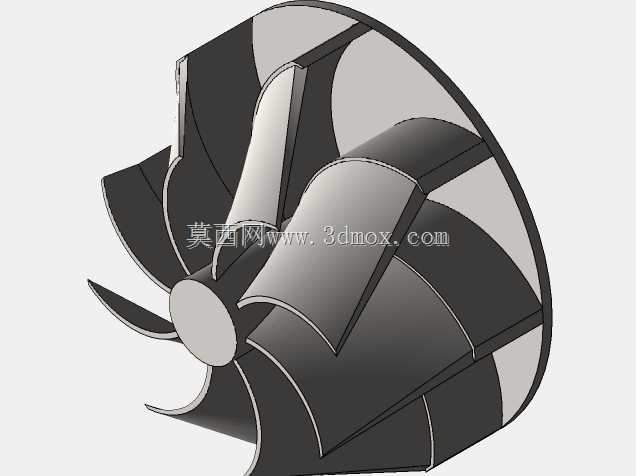

设计阶段首先要明确安装边界：轮毂直径与配合轴径的公差需匹配对应轴系的配合要求，轮缘外径要适配安装腔体内径，保留0.2-0.5mm的装配间隙避免运转剐蹭，整体轴向宽度需控制在安装腔体的轴向限位尺寸内，预留轴承安装与密封件的布置空间。叶片型线设计是核心，采用大曲率弧面叶片构型，叶片从轮毂处向轮缘平滑延伸，进口角匹配来流方向减少入口冲击损失，出口角调整为适合大扭矩输出的角度，相比常规直叶片结构，这种大尺寸弧面叶片能在相同流速下捕获更多流体动能，输出更高轴系扭矩，同转速下流体做功效率提升明显，也能降低额定工况下的流体紊流噪声，减少不必要的能量损耗。叶片与轮毂、轮缘的连接处采用圆角过渡，避免应力集中，提升结构在高转速下的抗疲劳强度，叶片数量经过动平衡测算，保证运转时的径向力平衡，降低轴系振动。

建模过程中首先绘制轮毂与轮缘的旋转基体特征，确定整体的径向与轴向尺寸边界，之后在基准面上绘制单叶片的截面型线，通过放样特征生成单叶片实体，对叶片根部做圆角处理后，按照圆周阵列参数完成所有叶片的阵列，之后对整体结构做布尔合并，检查所有结合面的连续性，避免出现建模缝隙影响后续仿真或加工。建模完成后需校验整体质心是否落在旋转轴线上，确认动平衡余量符合设计要求，同时检查叶片型面的曲率连续性，避免出现局部突变影响流体流动状态。这类结构在实际装配时需与轴系做可靠周向固定，通常采用键连接或者过盈配合保证扭矩传递可靠，轮缘外侧可根据需求加装密封环或者耐磨衬套，提升长期运转的稳定性。
