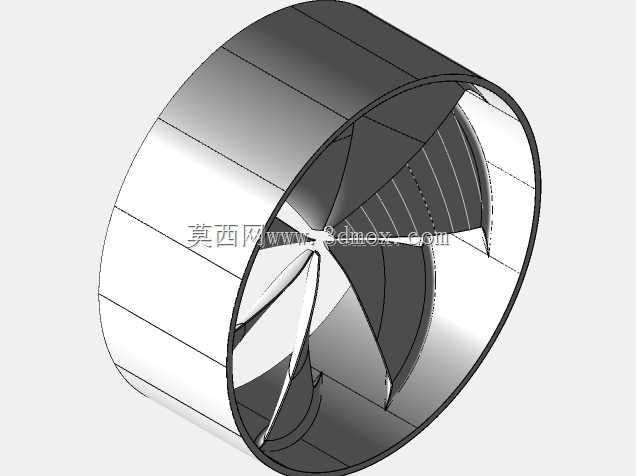

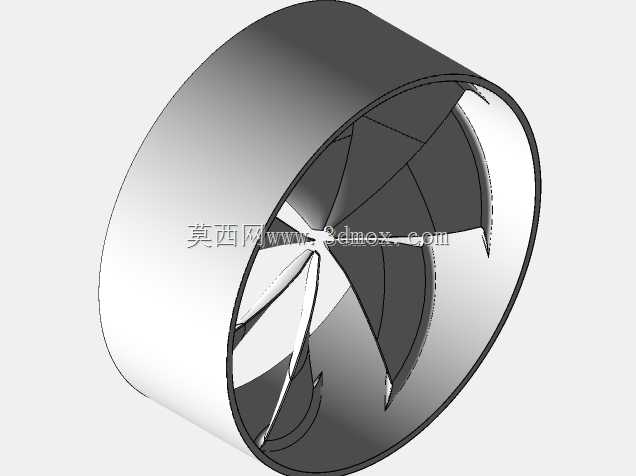

这款导管式螺旋桨主要面向水下航行器、小型潜器、水下作业设备的推进场景,区别于常规无轴轮缘推进结构,采用内轴传动的布局,能够适配常规的轴系传动动力输出方案,降低配套动力端的改造成本,在浅海作业潜器、内河小型水下检测设备、泳池清洁类水下机器人上都有较高的适配性。从功能特性来看,外围的导管结构既可以对叶梢的流场进行约束,减少叶梢涡流带来的能量损耗,提升推进效率,同时也能对桨叶形成物理防护,避免水下杂物、礁石碰撞直接损伤桨叶,降低水下作业时的故障概率;内轴的连接结构采用锥面配合加键槽传动的形式,能够稳定传递扭矩,同时保证桨叶与轴系的同轴度,减少高速转动时的径向跳动。
建模过程中首先要确定导管的内外径参数,先绘制导管的轴向截面草图,通过旋转特征生成导管的基体结构,导管的内壁与桨叶叶梢的间隙控制在合理范围,既避免转动时出现刮擦,也不会因为间隙过大损失导流效果。桨叶部分的建模需要先确定翼型剖面,从叶根到叶梢选取5-7个特征剖面,每个剖面的弦长、安装角按照螺旋面的投影规律逐一定位,通过放样特征生成单个桨叶的实体,再按照叶片数进行圆周阵列,阵列时要保证每个叶片的角度偏差在公差范围内,避免转动时出现动平衡问题。内轴部分的建模需要预留轴肩定位结构,同时在轴端设计锁紧螺纹的安装位,保证桨叶装配后不会出现轴向窜动,轴与桨毂的配合面要设置合理的配合公差,方便装配时的压装操作。
从安装边界来看,导管的外径是整个部件的最大外轮廓尺寸,安装时需要保证配套设备的安装舱段内径大于导管外径,预留足够的安装间隙,轴向方向上,内轴的输入端需要伸出足够的长度与联轴器连接,轴端的键槽位置要与动力输出轴的键槽对齐,装配后需要进行动平衡测试,根据测试结果在桨毂或者导管内壁添加平衡配重,避免水下工作时产生振动影响设备的航行稳定性。设计过程中还要考虑桨叶的曲面顺滑度,所有翼型剖面的连接位置要做曲率连续处理,减少水流经过桨叶表面时的紊流产生,降低运行时的流体噪声,这对于需要隐蔽作业的水下检测设备来说尤为重要。
