电机散热用压铸件冷却风扇结构设计

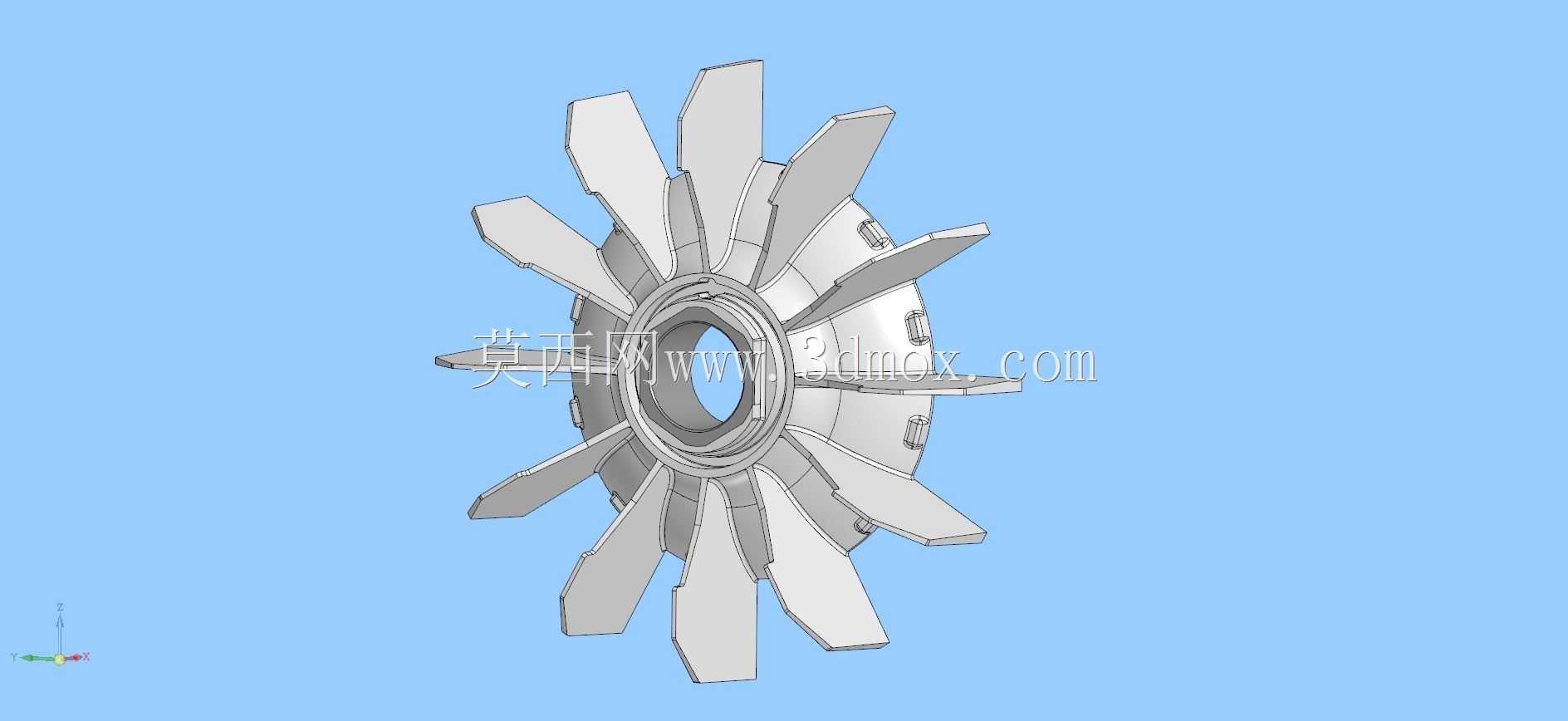

　　这类冷却风扇主要配套中小型异步电机、伺服电机的后端散热端盖使用，安装在电机输出轴对侧的轴伸位置，随转子同步旋转，通过叶片搅动空气形成定向气流，带走电机定子绕组、铁芯运行时产生的热量，避免电机因温升过高出现绝缘老化、出力下降甚至烧毁的问题，是自扇冷式电机必不可少的功能部件。设计初期首先要匹配对应功率段电机的散热风量需求，结合电机额定转速核算叶片的安装角、弦长与数量，本次设计采用17片不等宽弧形叶片，叶片从轮毂处向外缘逐渐减薄，既保证旋转时的结构强度，又能降低风阻与运转噪音，避免叶片在高速旋转时出现共振断裂。轮毂处的安装孔与电机轴采用过渡配合定位，法兰端面设置三个均匀分布的卡扣结构，可直接卡入电机端盖的对应卡槽，

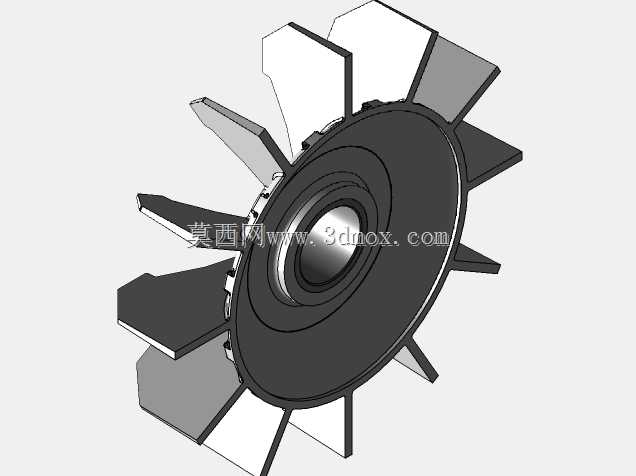

　　无需额外紧固件即可完成轴向固定，适配硅衬材质的密封衬垫安装，保证风扇与端盖的同轴度，减少运转时的动不平衡量。建模时先绘制旋转中心线，通过旋转凸台生成轮毂与法兰的基体结构，再绘制单个叶片的截面草图，通过曲面放样生成叶片实体，利用圆周阵列完成所有叶片的排布，之后对叶片与轮毂的连接位置做圆角过渡处理，消除应力集中点，最后对法兰卡扣位置做拔模处理，适配压铸件的脱模需求。整个零件采用碳结构优质钢作为压铸基材，比例严格按照1:1实物尺寸绘制，安装边界需匹配对应型号电机的后端盖尺寸，轮毂内孔直径、法兰卡扣的位置度公差控制在0.1mm以内，保证装配后风扇旋转时的径向跳动量符合要求，避免刮碰电机端盖的散热筋。建模过程中需要反复校验叶片的扭转角，

　　确保气流方向沿电机轴向向外流动，避免出现紊流降低散热效率，同时对叶片的厚度做梯度设计，靠近轮毂位置厚度更大，承受旋转离心力的能力更强，外缘位置厚度较薄，降低转动惯量，减少电机启动时的负载冲击。完成实体建模后还需要做简单的动平衡模拟，调整叶片的分布角度，让整个风扇的质心落在旋转轴线上，减少实际运转时的振动，延长电机轴承的使用寿命。
