泰坦尼克号韦林式船用吊柱结构设计

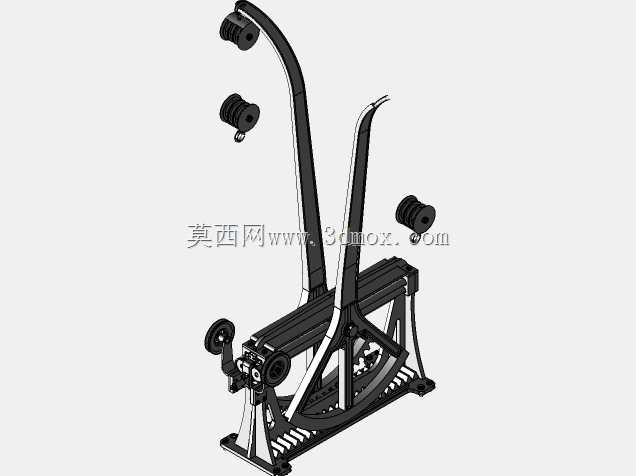

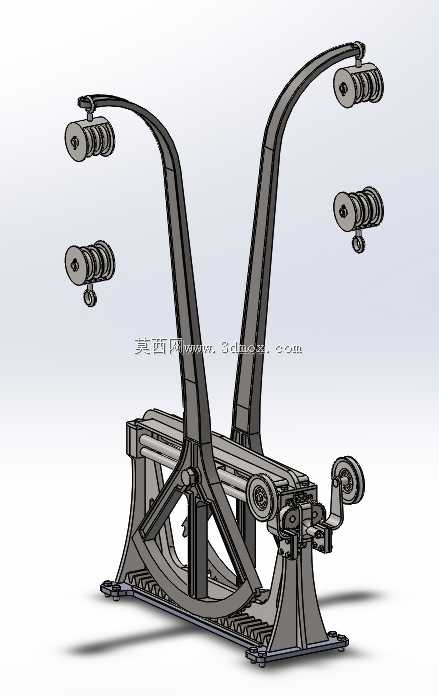

这类吊柱是老式远洋邮轮甲板上的核心舾装部件，主要承担救生艇的收放、舷侧转出作业，在船舶靠港时也可临时吊运小型补给物料，作业时需匹配甲板上的预埋基座固定，整体安装边界需避开甲板管线、系缆桩等周边设施，吊臂转出角度需覆盖舷外足够距离，避免救生艇下放时与船壳发生剐蹭。从结构来看，该吊柱采用双弧形弯臂对称布局，底座为桁架式焊接结构，底部设置多组安装孔位适配甲板预埋螺栓，弯臂顶端配置多组滑轮组，通过钢丝绳导向连接底座侧方的手摇绞盘机构，可实现吊重的升降与吊臂的俯仰联动，滑轮组旁设置的挡绳装置可避免作业时钢丝绳脱槽，底座处的弧形齿轨配合锁止机构，可在吊臂转出至作业位置后完成机械锁止，防止风浪中吊臂意外回转。建模时先从底座安装基准面入手，先绘制底座的底部框架轮廓，拉伸生成主承力梁结构，再通过筋板命令添加斜向支撑结构，保证底座承载时的抗扭刚度；之后绘制弯臂的引导线草图，通过扫描命令生成弯臂的主体结构，对弯臂与底座的连接位置做圆角过渡处理，消除应力集中隐患；滑轮组部分先绘制单个滑轮的回转轮廓，通过旋转命令生成单个滑轮实体，再根据钢丝绳走向阵列布置各滑轮位置，添加滑轮轴、挡绳板等附属零件；最后完成侧方绞盘、锁止齿块、操作手柄等细节零件的建模，装配时按照实际装配顺序添加同轴、重合等配合关系，对转动部件保留合理的活动间隙，模拟实际作业时的转动行程，验证各部件运动时无干涉。这类吊柱的设计需重点校核弯臂在额定吊重下的挠度变形，保证吊重状态下吊臂变形量在允许范围内，底座连接螺栓的强度需满足船舶横倾时的载荷要求，滑轮的绳槽直径需匹配所用钢丝绳的直径，避免钢丝绳过度弯折降低使用寿命，绞盘的减速比需匹配人力操作的输入力范围，保证单人即可完成救生艇的收放作业，整体结构外露部分需做防腐处理适配海洋高盐雾环境。
