五叶船用螺旋推进器结构设计

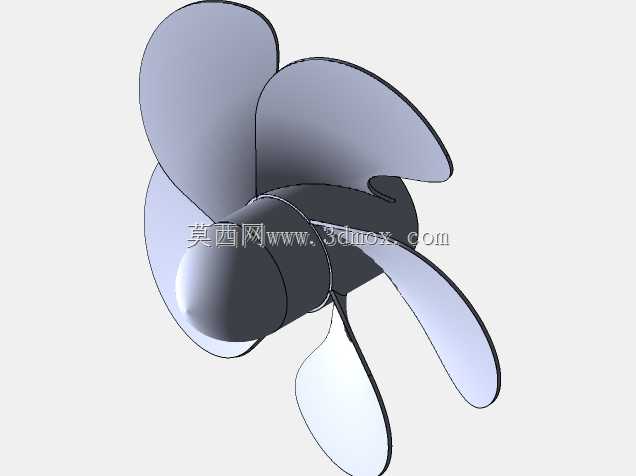

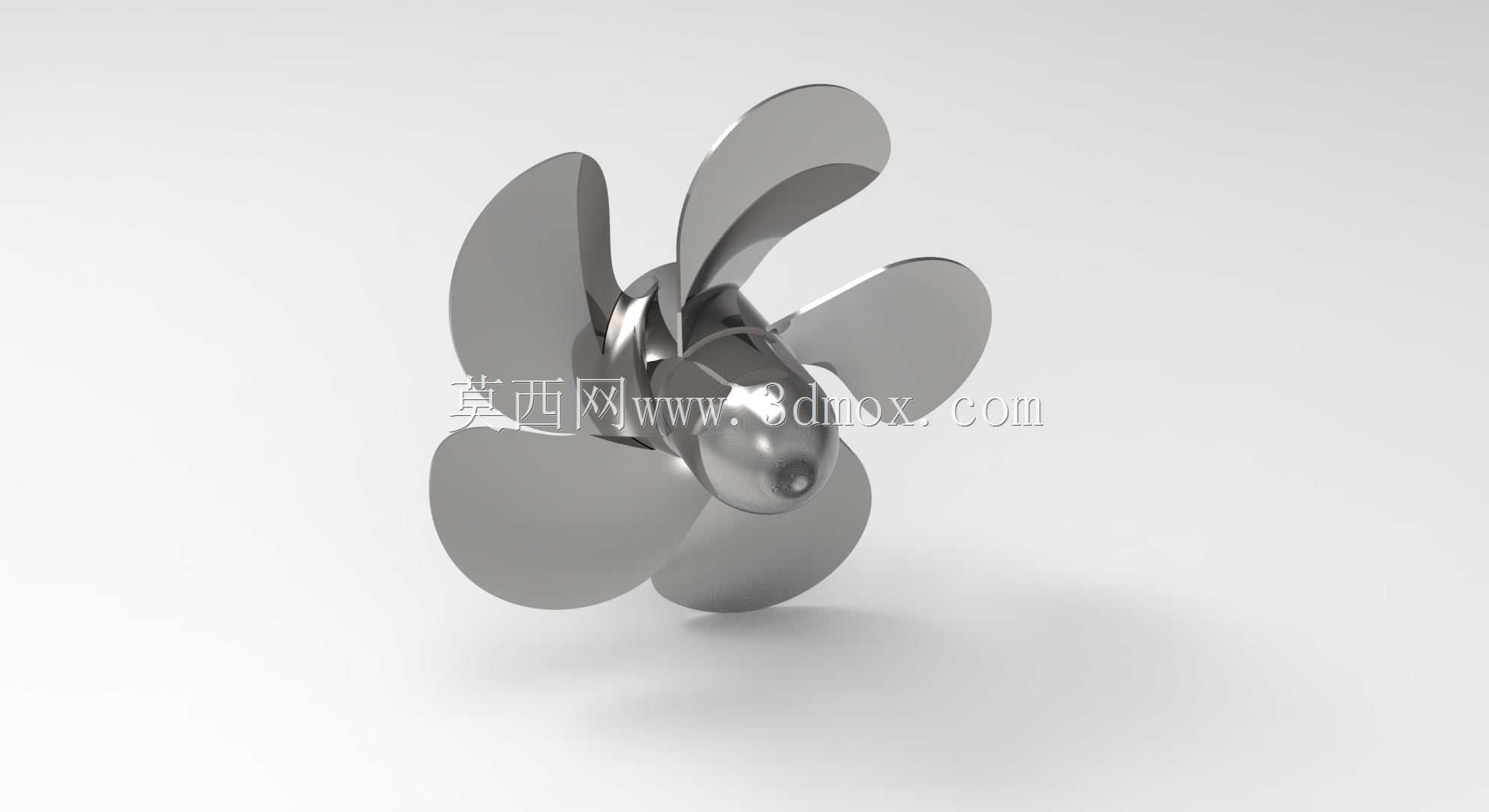

在船舶动力推进系统的设计环节中，螺旋桨作为核心做功部件，直接决定了船体航行的推进效率、航行稳定性与运行噪音水平，这类五叶结构的推进部件，常应用在内河中小型货运船舶、港作拖轮以及部分民用休闲艇的动力端，相比常规三叶、四叶桨，五叶结构能在同等主机输出功率下降低叶频振动，减少桨叶表面空泡产生的概率，适配对航行平稳度有要求的作业场景。从实际使用场景来看，这类螺旋桨安装在船尾轴系末端，完全浸没于水面以下工作，运转时通过桨叶曲面拨动水体产生轴向反推力，克服船体航行的水流阻力，推动船体前进或后退，设计时需要匹配主机额定转速、轴系输出扭矩以及船体设计吃水深度，避免出现桨叶露出水面打空、或是叶尖间隙不足擦碰船壳的问题。建模过程中首先需要确定桨叶的盘面比、螺距比以及毂径比核心参数，先绘制桨毂的回转基体，以桨毂中心为基准建立辐射状的基准面，在每个基准面上绘制单个桨叶的翼型截面线，不同半径位置的翼型弦长、拱度与安装角都存在梯度变化，越靠近叶尖位置翼型厚度越薄，安装角逐步减小，保证不同半径处的叶素做功效率匹配水流来流角度。完成单个桨叶的曲面放样后，通过圆周阵列生成其余四片桨叶，对桨叶与毂体的连接位置做圆角过渡处理，消除应力集中的锐角结构，避免长期运转过程中连接位置出现疲劳裂纹。从安装边界来看，桨毂中心设置有与尾轴配合的锥孔以及键槽结构，端面预留有锁紧螺母的安装位，装配时需要保证桨叶端面与尾轴端面的贴合度，整体做动平衡校验，避免高速运转时产生轴系振动。建模完成后需要对桨叶表面做曲率连续性检查，保证曲面光滑无凹陷，减少水流经过时的紊流损失，同时校验桨叶的转动包络范围，确认与船尾舵系、船体外壳的安全间隙满足安装要求，避免实船装配时出现干涉问题。这类结构的螺旋桨在低速大扭矩工况下的推力输出更平稳，五叶的结构也能分散单叶承受的水流载荷，提升部件整体的使用寿命，减少日常运维的更换频次。
